Сауны, бани, каминные залы и другие помещения, где используются печи и камины на различных видах топлива, обязательно нуждаются в использовании специальных устройств - вентиляторов для очагов (каминов). Но часто под этим термином подразумеваются агрегаты разного предназначения и использования:

В данной статье мы рассмотрим конструктивные особенности каминного вентилятора, схему работы, популярные модели известных брендов, технические характеристики и т.д.

Каминный вентилятор часто имеет другое название – дымосос. Устанавливают его в верхней части системы дымоотведения (дымовой трубе), чтобы улучшить отвод и вытяжку газов из помещения наружу. Использование каминного вентилятора позволяет не только исключить попадание газов в помещение, но и значительно снизить теплопотери, так как используемое топливо максимально сгорает в топке.

В идеальном случае эти две функции (вывод дыма и подачу кислорода) должна выполнять дымовая труба. Однако в реальности многие факторы ослабляют тягу, и полезное действие трубы значительно снижается. Именно по этой причине специалисты рекомендуют использовать дымоходные вентиляторы.

Дымососы относятся к типу центробежных (радиальных) вентиляторов. Также, в приточных системах дымоудаления используются осевые вентиляторы. Основные особенности, обозначения и размеры, а также – условия использования агрегатов общего назначения для производственных целей регулируются действующими актами - ГОСТ 5976-90, ГОСТ 10616, ГОСТ 22270.

1) тип устройства;

2) номер по стандарту - ГОСТ 10616;

3) класс вентилятора.

Пример: агрегат дымоудаления ВР 88-72-4.1, где ВР 88 – 72 – тип устройства, 4 – номер по стандарту, класс – 1.

Условные обозначения вентиляторов обозначают в ТУ и другой рабочей документации, которые сопровождают каждое конкретное изделие.

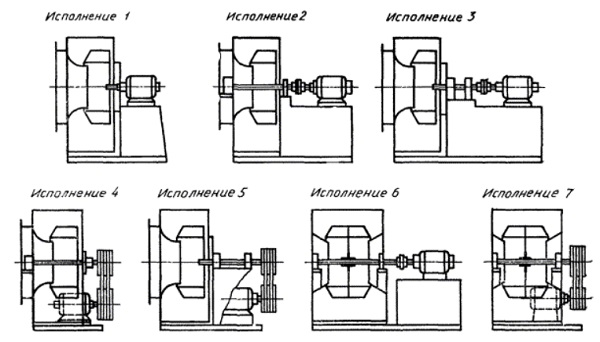

Рисунок 1. Конструктивные исполнения устройств дымоудаления по ГОСТ 5976-90:

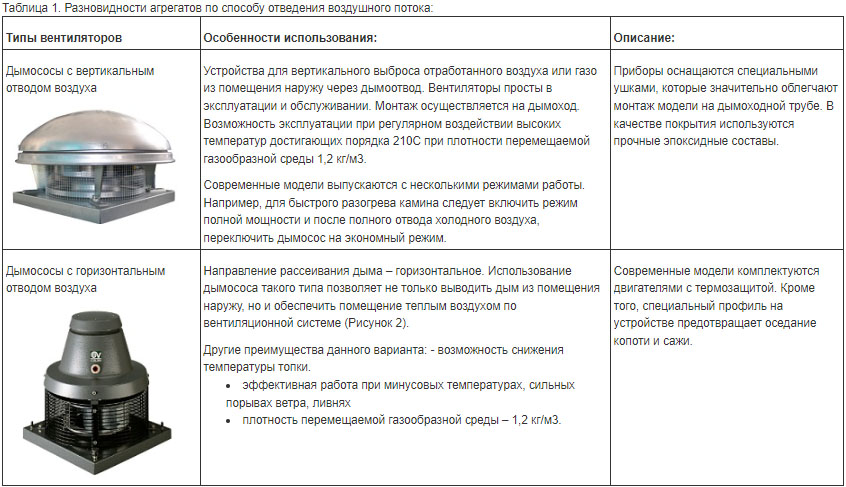

Группы радиальных вентиляторов:

Рисунок 2. Принцип работы вентилятора горизонтального типа:

Степень защищенности приборов - IP (абб - Ingress Protection Rating), в переводе означает «уровень защиты от попадания внутрь». В случае с вентиляторами, данная классификация трактуется, как «степень защищенности, обеспечиваемого оболочкой устройства от проникновения влаги, твердых частиц, пыли, согласно действующих нормативов ГОСТ 14254-96 и IEC 60529.

Исполнение промышленных вентиляторов для различных климатических районов регулируется ГОСТ 15150-69. Согласно требованиям данного стандарта, производители обязаны указывать в маркировке букву – климатическое исполнение, цифру – категорию размещения, а также отображать в рабочей документации диапазон рабочих температур, предельные рабочие температуры и уровень влажности.

Любая модель каминного вентилятора, независимо от стоимости и бренда, должна иметь следующие особенности:

1. Конструкция должна выдерживать длительные нагрузки и высокие температуры. В производстве современных моделей используется качественная оцинкованная сталь с эпоксидной защитой. Такое нанесение обеспечивает защиту от негативного воздействия природных факторов. Также, используют изоляционные материалы – минеральную вату, против перегрева приборов. Перфорированный корпус обеспечивает охлаждение двигателя вентилятора за счет постоянной циркуляции воздуха.

2. Наличие терморегуляторов дает возможность производить автоматическую настройку температурного режима.

3. Наличие регулятора скорости воздушного потока с плавным или ступенчатым переходом.

4. Для специальных условий эксплуатации (например, для обустройства паровой бани) рекомендуется использовать жаропрочные вентиляторы с рабочей температурой не менее +100С и дополнительной влагозащитой. Такие дымососы в основном имеют вертикальное расположение дымоотсоса. Их изготавливает из жаропрочных материалов с дополнительной защитой от перегрева.

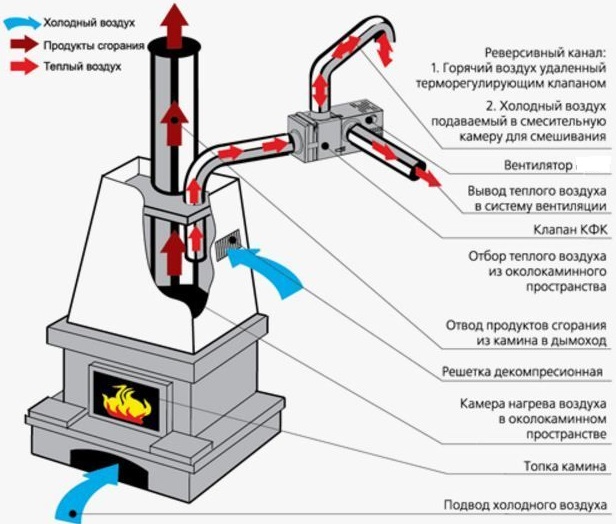

Схема работы каминного вентилятора (Рисунок 3):

Принцип работы каминного вентилятора заключается в следующем. На начальном этапе вытяжной дымосос работает на максимальной скорости, чтобы вывести холодный воздух из очага. При достижении заданной температуры, режим переводится на минимальную скорость.

Качественное создание и удержание тяги в дымоходе позволяет выполнить однофазный двигатель с классом изоляции F. Такой двигатель оснащается крыльчаткой для обдува, тепловой защитой, шариковыми подшипниками, автоматическим рестартом.

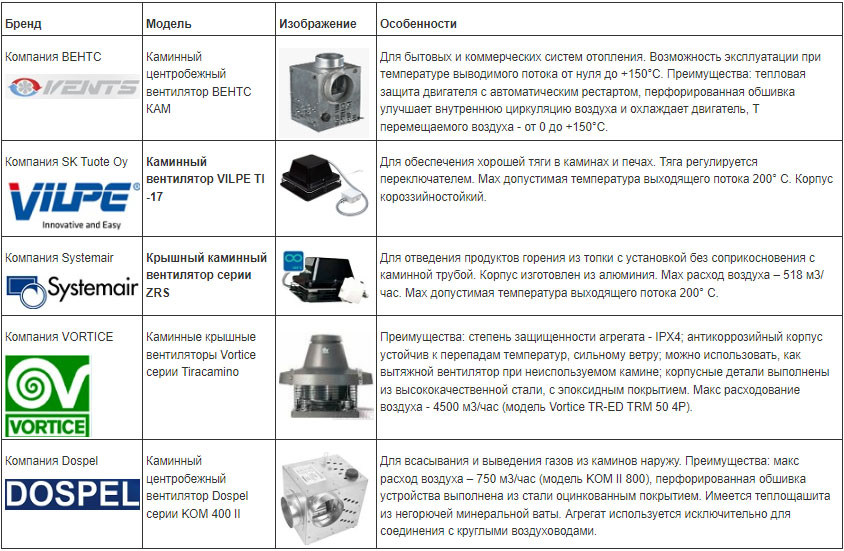

В настоящее время многие производители промышленного и бытового вентиляционного оборудования изготавливают дымососы. В сводной Таблице 2 представлены различные модели от российских и зарубежных брендов:
