Пылевые вентиляторы

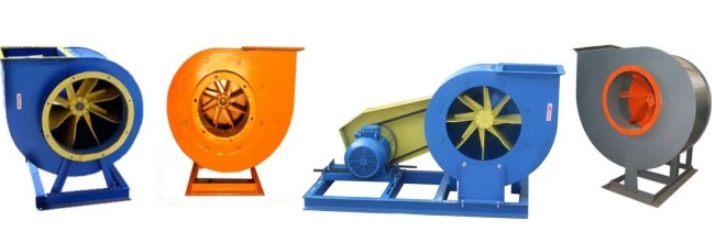

Пылевые вентиляторы (ПВ) относятся к классу оборудования специального назначения. Используют их в различных сферах деятельности для транспортирования газовых потоков с различными примесями. В качестве рабочей среды могут выступать взрывобезопасные пылегазовоздушные смеси, мелкие отходы после сварочных работ, различные нелипкие и неабразивные частицы, волокна, воздушные смеси с взвесью пыли по массе не превышающие 1000 гр/м3, зерновые культуры, отходы пиломатериалов и т.д. Пылевые вентиляторы могут использовать для отвода загрязненного воздуха из цехов. При этом, параметры агрегата должны соответствовать виду перемещаемых материалов и условиям эксплуатации.
Также, выпускают данные агрегаты для перекачки взрывоопасных смесей, в том числе – повышенной температуры. Такое оборудование изготавливают на заказ лимитированными партиями. Как правило, оно имеет значительную цену.
Номенклатурная маркировка
По действующей классификации вентиляторные устройства пылеудаления имеют следующую конфигурацию:
1 – аббревиатура «ВЦП» означает разновидность устройства (вентилятор центробежный пылевой)
2 – сечение крыльчатки (рабочего колеса). Данный показатель измеряется в дм
3 – тип установки
4 – способ производства (*)
Расшифровка 4 (*):
- ВЦП общепроизводственного применения – готовые агрегаты не имеют какого-либо обозначающего символа. Изготавливают их из углеродистой стали, высококачественной нержавеющей стали. По своим техническим характеристикам ВЦП устойчивы к разрушительному действию агрессивных химических элементов. Коррозионностойкий корпус (К);
- ВЦП взрывозащищенного исполнения – агрегаты из смешанных различных материалов (Р) в том числе с использованием титановых сплавов ВТ 1-0, установки из нержавеющей стали с антикоррозийным покрытием (КР), агрегаты из алюминиевых сплавов устойчивых к ржавлению (А). Все вентиляторные устройства взрывозащищенного исполнения оснащаются взрывобезопасными эл.моторами.
Конструктивные особенности

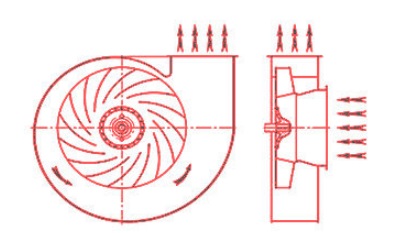

Пылевые вентиляторы изготавливают из определенных марок оцинкованной, углеродистой или легированной стали – в зависимости от условий эксплуатации. По форме конструкции корпус агрегата может иметь форму спирали или улитки:
В кожухе устанавливаются:
- Эл.двигатель
- Заборной и отводящий патрубок
- Крыльчатка (рабочее колесо с лопастями).
Чтобы исключить застревание механических частиц между крыльчаткой и кожухом, лопасти располагаются на большом расстоянии между собой. Поэтому КПД пылевых вентиляторов ниже, чем у вентиляторов общего назначения.
Разновидности ВЦП

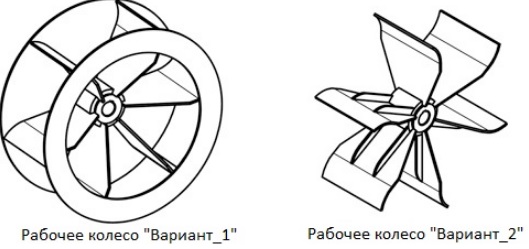

Цилиндр с лопастями имеет два вида изготовления:
Вариант 1 – в данном исполнении крыльчатка имеет специальный покрывной диск. Данный тип ВЦП задействуют для транспортировки мелкодисперсных воздушных масс, воздушных потоков средней загрязненности.
Вариант 2 – рабочая крыльчатка не имеет покрывного диска, поэтому ВЦП данного исполнения задействуют для отведения воздушных масс с возможным включением нитевидных вкраплений.

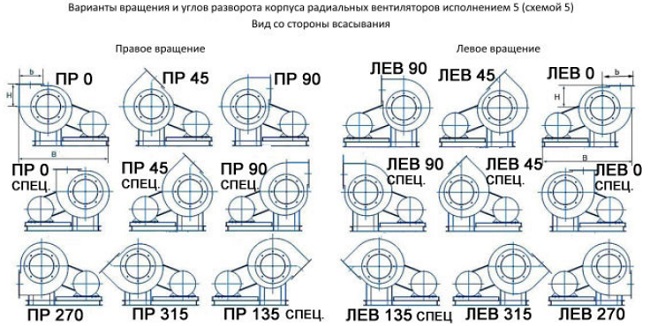

Также, ВЦП подразделяются по направлению вращения колеса:
- правостороннего вращения (поворот рабочего колеса начинается по часовой стрелке от заборного патрубка) Рисунок 5
- левостороннего вращения - обороты крыльчатки выполняются против часовой стрелки со стороны поступления воздушного потока (Рисунок 6)
Важно! Варианты вращения крыльчатки не влияют на рабочие параметры вентиляторного устройства. При изменении углов поворота и вращения, в моделях изменяется пространственное положение входящего отверстия и габаритные размеры. Это упрощает монтаж и ускоряет подсоединение агрегата к технологическим сетям.
Данное оборудование классифицируется по двум вариантам:

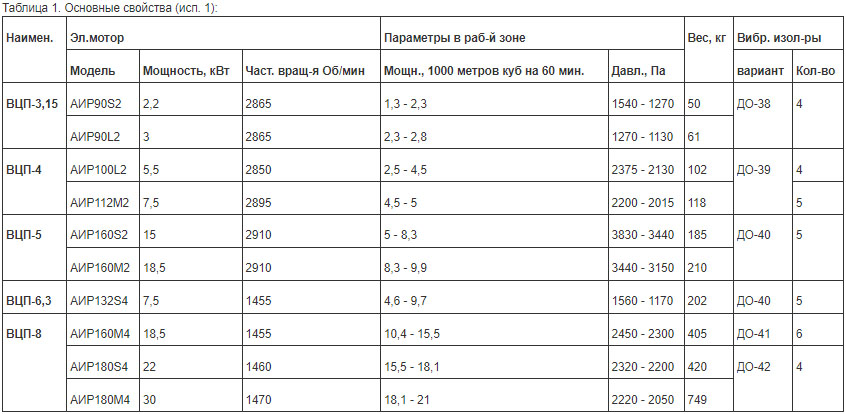

Исполнение 1 (схема 1) – крыльчатка ВЦП монтируется на цилиндр эл.мотора

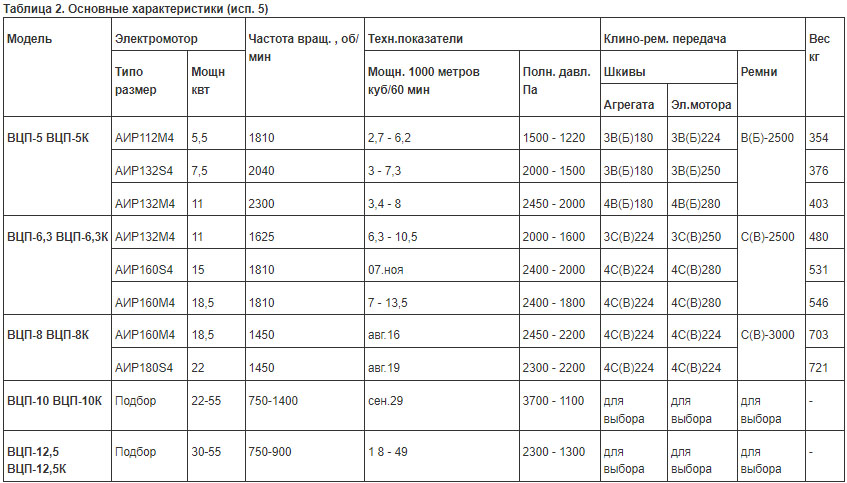

Исполнение 5 (сх. 5) – мотор и обшивка располагаются на едином основании, соединение осуществлено посредством ременной передачи:
Вентиляционное оборудование может использоваться в открытых помещениях, закрытых зонах, на улице при соблюдении условий, указанных рабочей документации, поставляемой в комплекте с устройствами.
Технические характеристики
Номенклатура включает три разновидности вентиляторных устройств, которые выпускаются серийно:
Серия ВЦП7-40. Конструкция модели имеет бездисковое рабочее колесо (Рисунок 9) с 6-8 лопатками. С целью снижения производимого шума, лопасти могут быть загнуты вперед. Данные ВЦП выпускаются правого и левого вращения крыльчатки.
Серия ЦП 6-46 (Рисунок 10). Конструкция крыльчатки имеет сплошной обод и 6 лопаток. Вентилятор относится к оборудованию низкого давления, т.к. вследствие конструктивного исполнения работает на невысоких скоростях.
Серия ВЦП6-45. Данная модель по конструкции сходна с ЦП 6-46. Отличие состоит в загнутых вперед лопастях.
Единой стандартизированной классификации ВЦП не существует. Помимо разделения вентиляторных агрегатов по типу исполнения, ВЦП принято классифицировать по виду перемещаемых пылегазовых смесей и выдаваемой мощности:
- Пневматические ВЦП стандартного изготовления для перемещения больших объемов сыпучих веществ;
- Установки для неагрессивных пылегазовых смесей;
- Антикоррозийные для отведения газов с агрессивными веществами;
- ВЦП во взрывозащищенной оболочке;
- ВЦП, сохраняющие свои параметры при высоких Т, для работы на сложных производствах. Температура воздуха – выше +80С.
Также, пылевые вентиляторные агрегаты разделяют по следующим признакам:
- по создаваемому давлению
- по использованию
- по скорости создаваемого воздушного потока
- по состоянию воздушного пространства
Подбор техники осуществляется, исходя из поставленных задач и условий эксплуатации. В качестве опций ВЦП могут оснащаться гибкими вставками, виброизоляторами, частотными преобразователями.

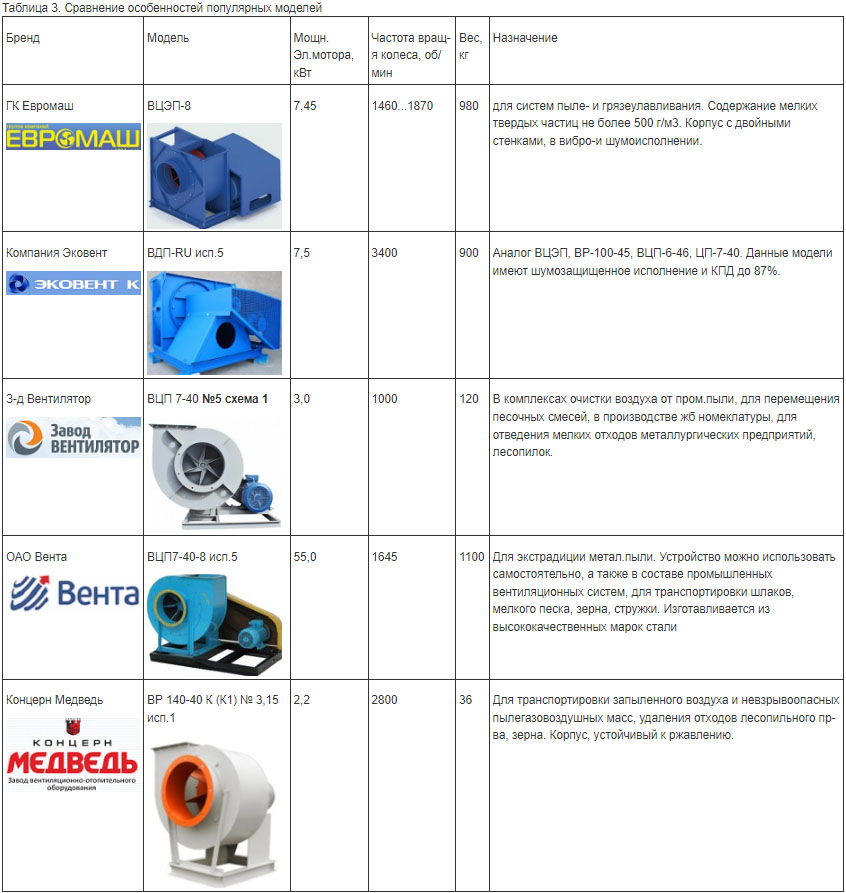

Популярные модели
