Металлист


Каталоги продукции:


Основная продукция завода «Металлист» - это промышленное вентиляционно-отопительное оборудование, вентиляторы осевые, центробежные, крышные, пылевые, дымососы, вентиляторы дымоудаления, отопительные агрегаты, калориферы, слесарно-зажимной инструмент. Производство предприятия включает в себя современный инструментальный участок, участок обрабатывающих центров с числовым программным управлением, раскройные лазерные комплексы, оборудование для динамической балансировки рабочих колес, листообрабатывающее оборудование.



Вентиляторы осевые ВОКП 30-160, ВОКП 25-188, ВОКП 06-300 предназначены для установки на кровле зданий и обеспечения прямой подачи наружного воздуха в лестничные и лифтовые зоны, не допуская поступления дыма. При этом упрощается вентиляционная система и освобождается рабочее пространство на техническом этаже. В крышных вентиляторах ВОКП в качестве осевых используются вентиляторы типа ВО25-188, ВО-30-160, ВО-06-300. Тип и номер вентилятора зависят от требуемых параметров. Для исключения проникновения в шахту атмосферных осадков на входной части устанавливается колпак.

  • Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного и тропического климата первой категории размещения.
  • Температура окружающей среды от минус 40ºС до 40ºС (45ºС для вентиляторов тропического исполнения).
  • Предназначены для перемещения воздуха и других невзрывоопасных газовых смесей, не вызывающих ускоренной коррозии материала, с содержанием пыли и других твердых примесей не более 10 мг/м3.

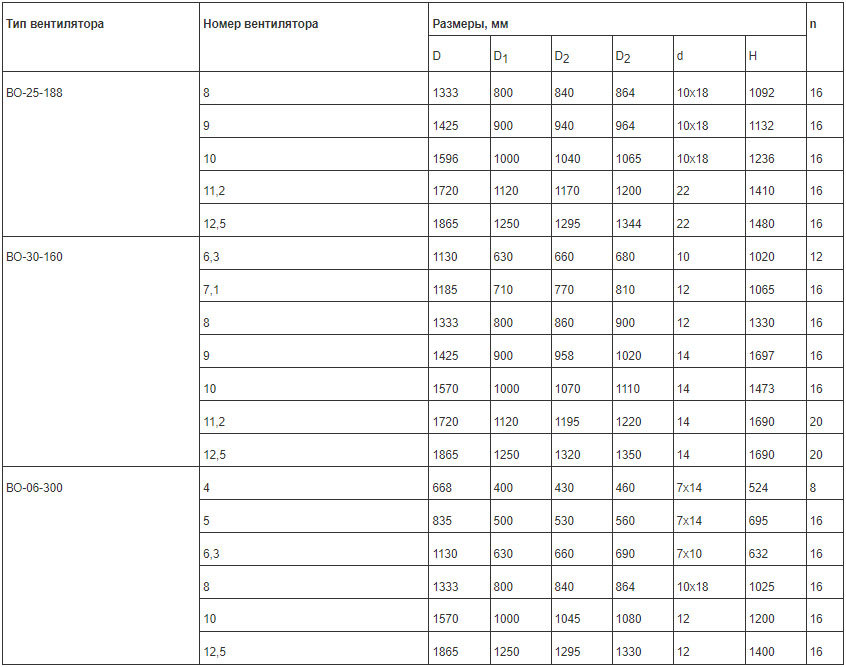

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Вентиляторы осевые ВО 30-160 предназначены для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.


Общие сведения:

  • одностороннего всасывания;
  • низкого давления;
  • количество лопаток – 16;
  • комплектация направляющим аппаратом

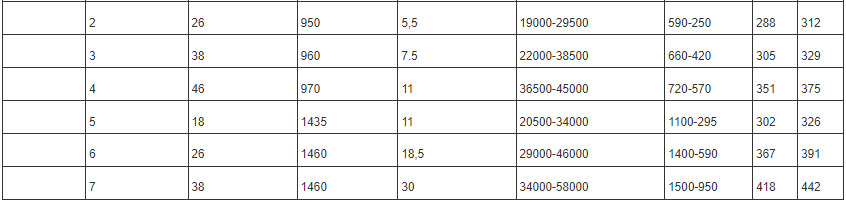

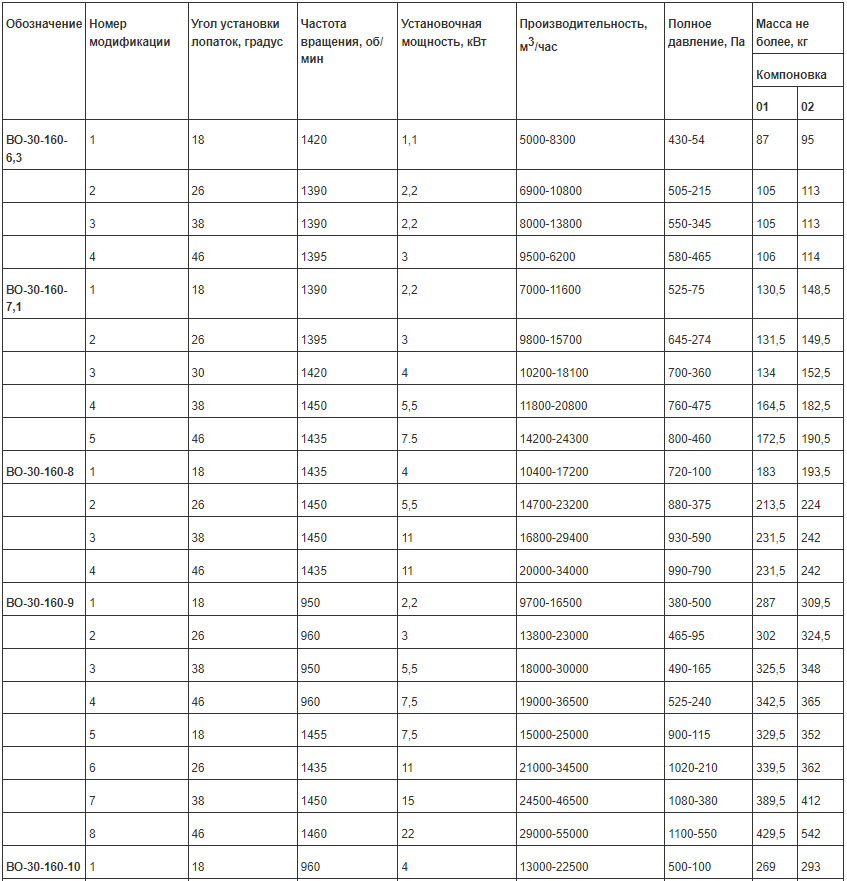

Технические характеристики вентилятора ВО 30-160




Вентиляторы Осевые ВО-06-300


Предназначены для работы в системе вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей; применяются для неагрессивных сред, не содержащих липких веществ, при температуре газа до +50°С и содержанием пыли до 10 мг/м³.

Варианты изготовления:

  • общего назначения из углеродистой стали
  • из коррозионно-стойкой стали
  • из разнородных металлов
  • коррозионно-стойкие из разнородных металлов
  • из алюминиевых сплавов.

Аналог вентиляторов: ВО 12-303, ВО 14-320, ВО 12-330, ВО 12-300, ВО 14-300, ВО 13-284, ВО 16-310, ВО 16-300, ВО 06-290, ВО 2,3-130, ВОП, АО 5, ВО 1,1-20, ВО 6-300.

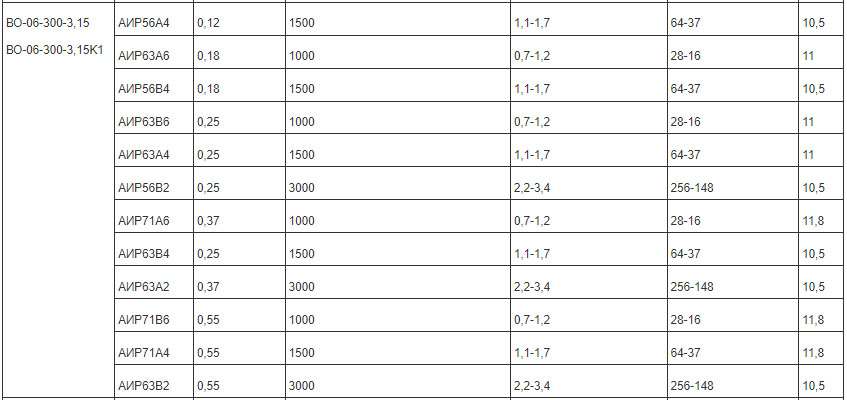

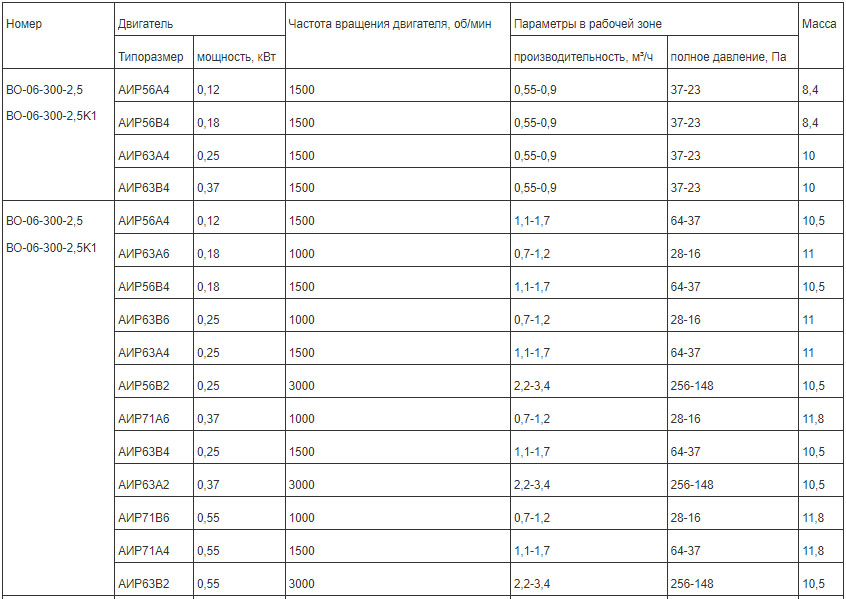

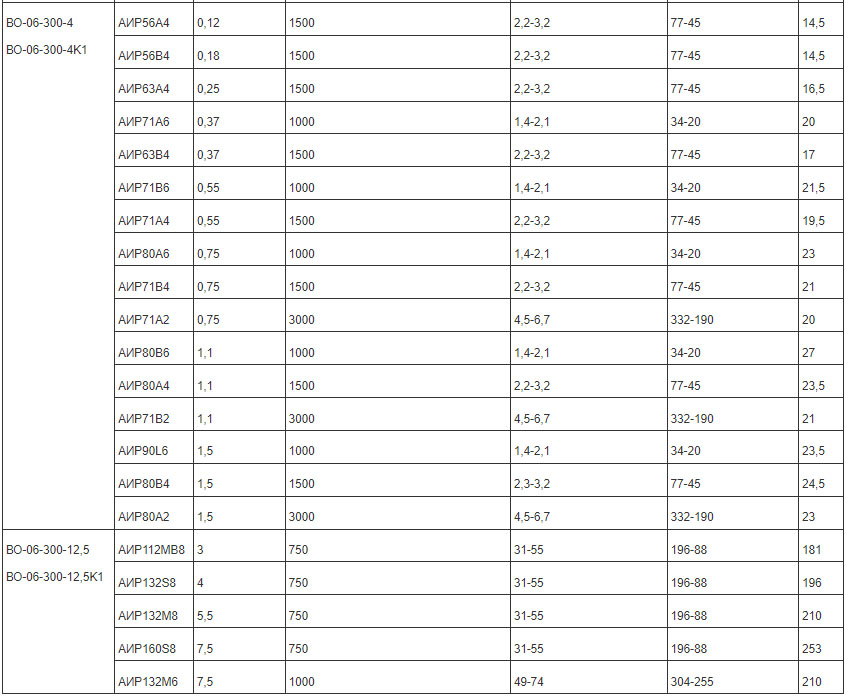

Технические характеристики вентилятора ВО-06-300



Вентиляторы Осевые ВО-7,1


Вентилятор используется в системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и сельскохозяйственных зданий, а также для других санитарно-технических и производственных целей, для перемещения невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистой стали не выше агрессивности воздуха.

Варианты изготовления:

  • из углеродистой стали;
  • из углеродистой стали из оцинкованного листа;
  • из коррозионно-стойкой стали;
  • из алюминиевых сплавов.

Технические характеристики вентилятора ВО-7,1



Вентиляторы осевые ВО 25-188


Вентилятор используется в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для подпора воздуха при пожаре, с целью предотвращения проникновения дыма в лестничные клетки, тамбуры-шлюзы, шахты лифтов и создания возможности проведения работ по борьбе с пожаром и спасению людей и материально-технических ценностей.

Условия эксплуатации:

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т)климата второй и третьей категории размещения по ГОСТ 15150. Температура окружающей среды от -40оС до +40оС. Вентиляторы используются для перемещения воздуха и других газовых смесей, не вызывающих ускоренной коррозии углеродистой стали, с температурой до 40оС, не содержащих пыли и других твердых примесей в количестве более 0,01 г/м3, а также липких и волокнистых материалов.

Технические характеристики вентилятора ВО 25-188

Вентиляторы Радиальные ВР 9-55

Вентиляторы радиальные ВР 9-55 предназначены для систем вентиляции, воздушного отопления и других производственных и санитарно-технических целей и служат для перемещения воздуха и других невзрывоопасных газовоздушных сред, не вызывающих ускоренной коррозии материалов и покрытий вентиляторов, не содержащих абразивной пыли, липких и волокнистых материалов, с запыленностью не более 100мг/м3, температурой не выше 80оС в условиях умеренного климата 2-й категории размещении по ГОСТ.

Варианты изготовления:

  • общего назначения из углеродистой стали,
  • коррозионно-стойкие из нержавеющей стали.

Технические характеристики вентилятора ВР 9-55



Дестратификаторы ДРФ-01, ДРФ-02


Дестратификатор - это подпотолочный вентилятор, работающий совместно с разными системами отопления. Основная функция дестратификатора - предотвратить скапливание нагретого воздуха в верхних частях помещения и сохранить нагретый воздух в зоне пребывания людей.

Общие сведения:

  • Дестратификатор комплектуется осевым вентилятором с низким энергопотреблением от немецкого производителя EBMPAPST. Осевой вентилятор засасывает нагретый воздух и вынуждает его двигаться вниз, что снижает потери тепла и ускоряет обогрев здания.
  • Дестратификатор ДРФ-01 предназначен для установки внутри помещения, защищенного от влияния атмосферных явлений, в местах, где отсутствует угроза взрыва. ДРФ-02 имеет установленный на аппарат комнатный термостат, отвечающий за управление работой вентилятора в зависимости от реальной температуры в помещении.

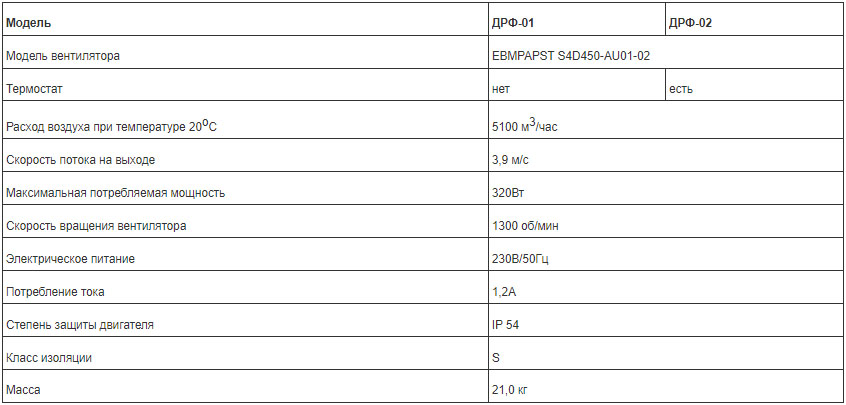

Технические характеристики дестратификатора

Вентиляторы Радиальные Пылевые ВРП


Вентиляторы центробежные (радиальные) типа ВРП 110-49 из углеродистой стали предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80°С.
Применяются в системах пылеочистных установок, для удаления древесной и металлической пыли и стружки от станков, в системах пневмотранспорта зерна и для других санитарно-технических и производственных целей.
Предназначены для эксплуатации в условиях умеренного климата второй и третьей категории размещения по ГОСТ 15150. При условии предохранения двигателя от воздействия атмосферных осадков допускается эксплуатировать вентиляторы в условиях первой категории размещения.
Подразделяются на вентиляторы правого вращения ( колесо вращается по часовой стрелке) и вентиляторы левого вращения.

Аналог вентиляторов: ВРП 115-45, ВЦП 7-40, ВР 100-45, ВЦП 6-45, ЦП 7-40, ВЦП 5-45, ВЦП 7-70, ВР 120-45, ВР 6-45, ВРП 122-45, ВРП 115-45, ЦП 6-45, ЦП 5-45, ВП-01(05), ВРП 122-30, ВРП 122-35, ВРП 122-40, ВЦП 6-45.

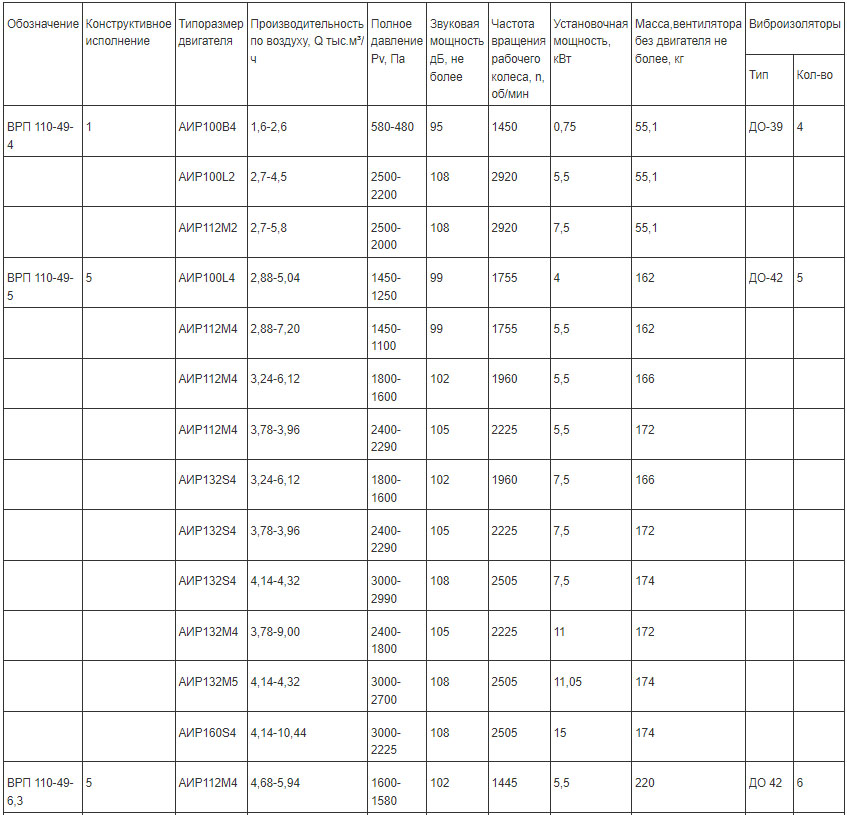

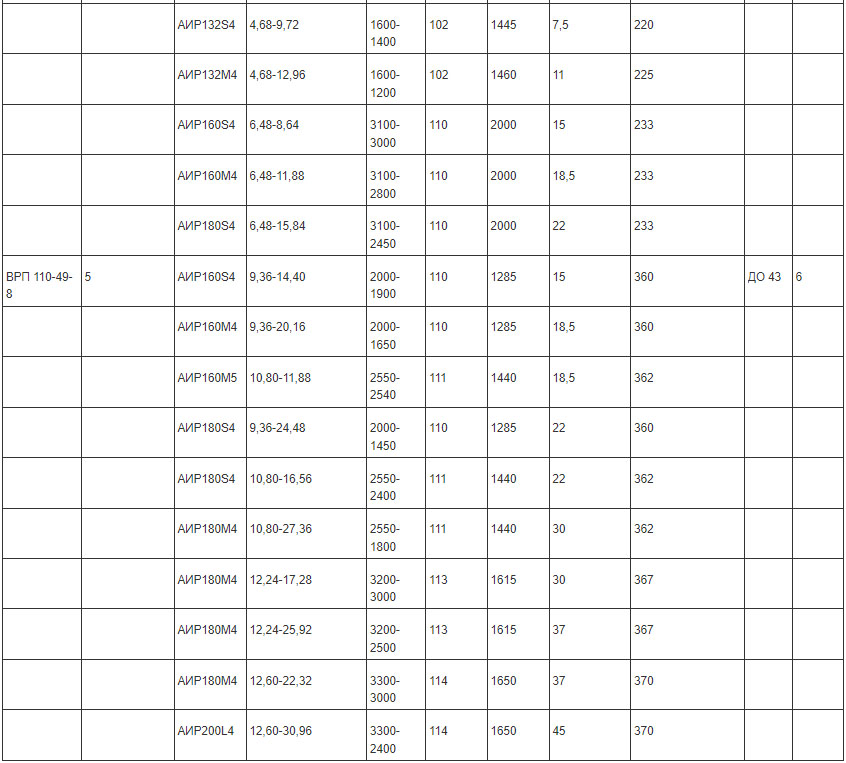

Технические характеристики вентилятора ВРП




Вентиляторы крышные радиальные ВКР

Предназначены для вытяжных систем вентиляции и устанавливаются на кровлях промышленных и общественных зданий. Могут работать как в вентиляционной сети, так и без нее.

Условия эксплуатации:

- температура окружающей среды от минус 40°С до плюс 40°С. - в условиях умеренного климата, 1-я категория размещения, по ГОСТ 15150-90. - для удаления воздуха и других невзрывоопасных газовых сред с температурой не выше 50°С, содержащих твердые примеси не более 100 мг/м³, не содержащих липких веществ и волокнистых материалов.

Основные конструктивные особенности:

  • низкого давления.
  • одностороннего всасывания.
  • рабочее колесо с назад загнутыми лопатками.
  • конструктивное исполнение по ГОСТ 24814-81.
  • ТУ 4861-035-02962743-2006.

Варианты изготовления:

  • общего назначения из углеродистой стали (ВКР-4)
  • из коррозионно-стойкой стали (ВКР-4К)
  • из разнородных материалов (ВКР-4Р)
  • коррозионно-стойкие из разнородных металлов (ВКР-4РК1)
  • из алюминиевых сплавов (ВКР-4КЗ)

Аналог вентилятора: ВКРМ, ВКРЦ №4-№10, ВКРС.

Технические характеристики вентилятора ВКР

Вентиляторы Центробежные ВЦ 14-46 (среднего давления)

Вентиляторы ВЦ14-46 предназначены для систем вентиляции, воздушного отопления и других производственных и санитарно-технических целей и служат для перемещения воздуха и других газовых смесей при температуре от - 40°С до +40°С, не содержащих липких веществ, абразивной пыли и волокнистых материалов с запыленностью не более 100 мг/м³.

Варианты изготовления:

  • из углеродистой стали, для перемещения воздуха и других невзрывоопасных смесей, агрессивность которых по отношению к углеродистой стали не выше агрессивности воздуха.
  • из коррозионно-стойкой стали, для перемещения воздуха, загрязненного примесями агрессивных невзрывоопасных газовых смесей
  • из разнородных металлов
  • коррозионно-стойкие из разнородных металлов
  • из алюминиевых сплавов.

Аналог вентиляторов: ВР300-45, ВР280-46, ВР15-45, Ц9-57, ВР280-46, ВЦ9-55, ВЦ12-49, ВР287-46, ВПВ-СД, ВРАВ.

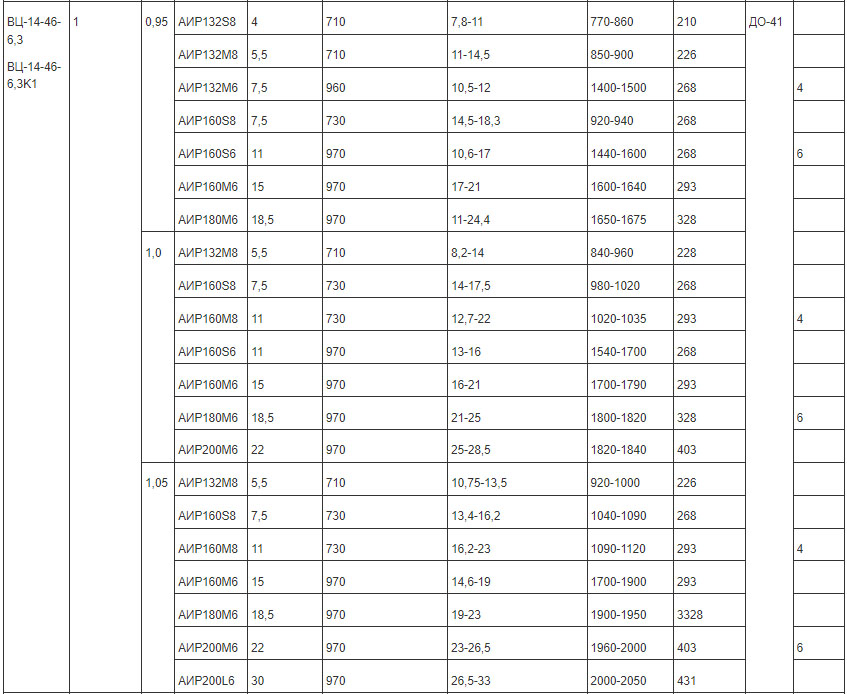

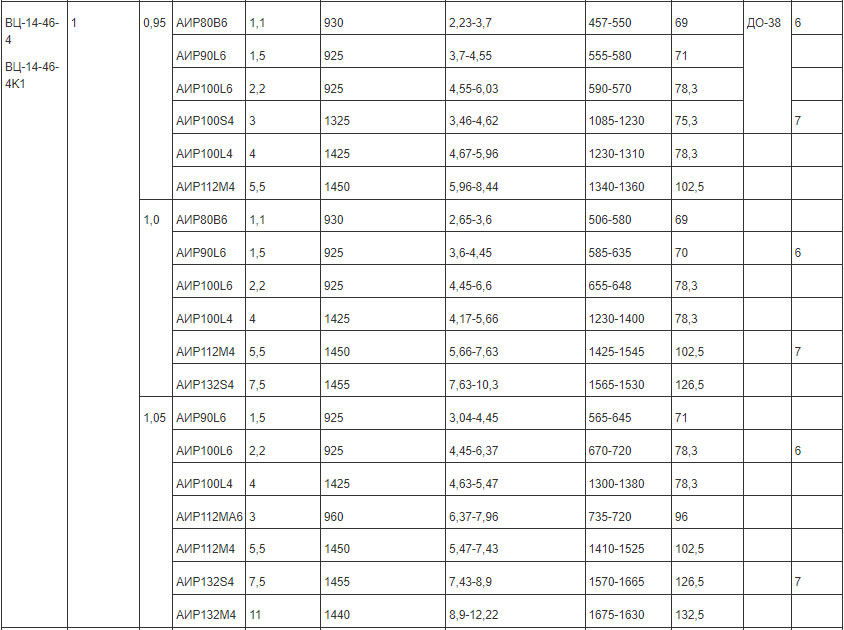

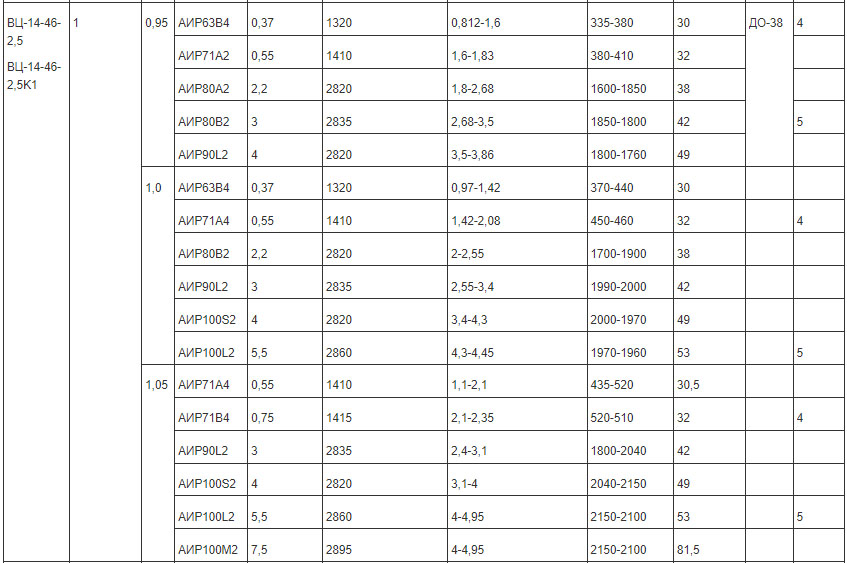

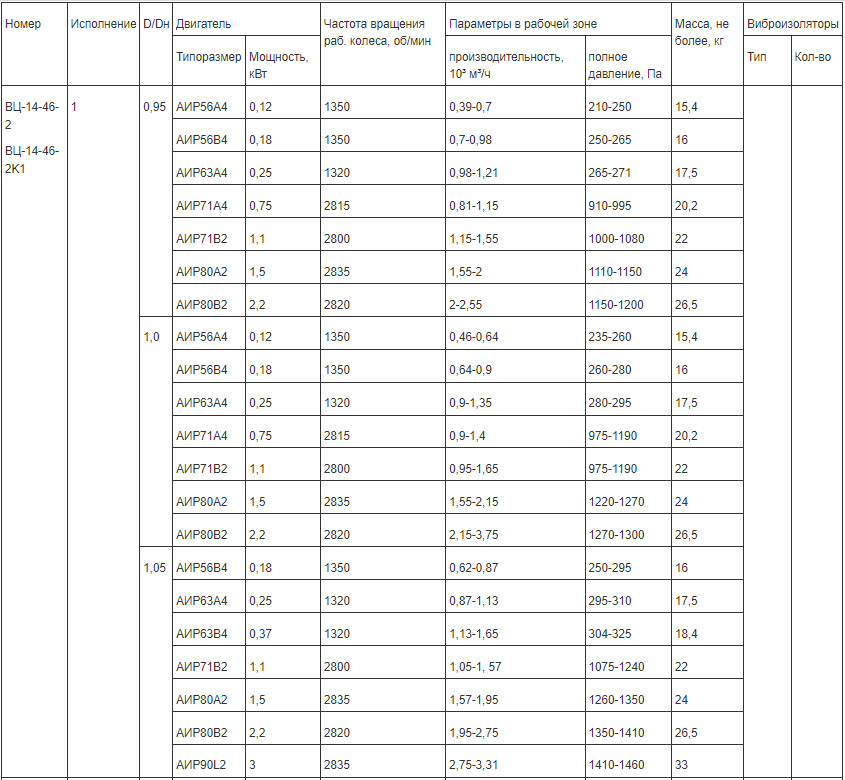

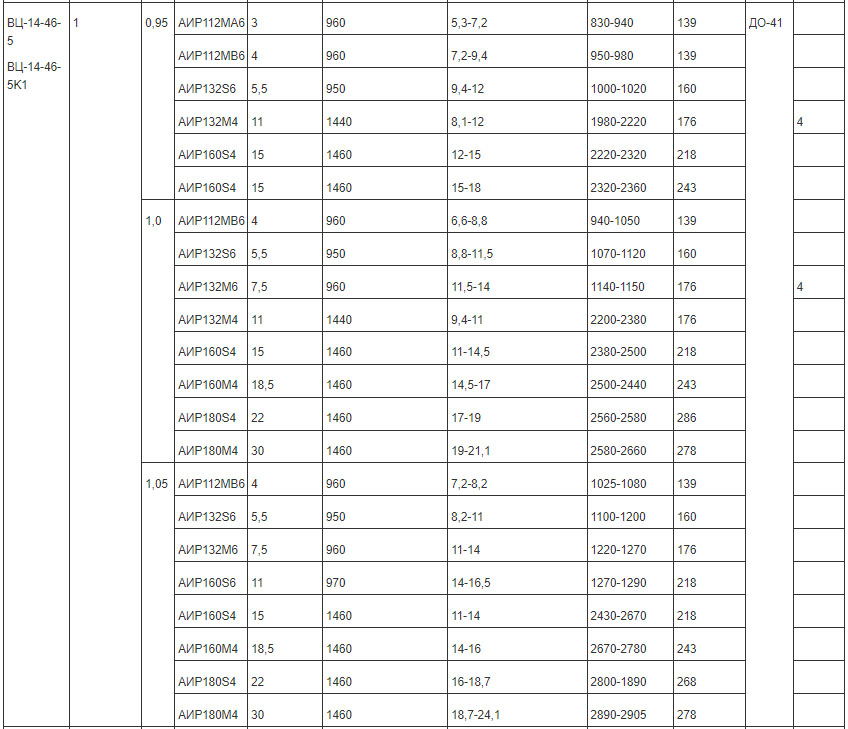

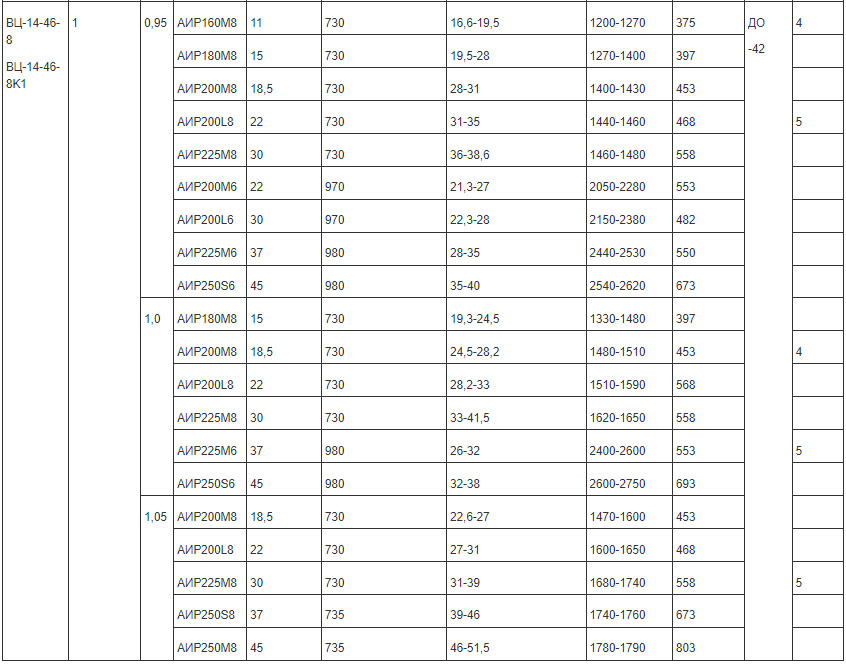

Технические характеристики вентилятора ВЦ 14-46







Вентиляторы высокого давления ВР 132-30
Назначение вентилятора:

Вентиляторы высокого давления ВР132-30 предназначены для перемещения невзрывоопасных и неагрессивных газовоздушных смесей с температурой не более 80С° и запыленностью не более 1 г/м3, не содержащего липких и волокнистых веществ. Температура окружающего воздуха от минуса 40С° до плюса 40С°, относительной влажности 80%.
ВР132-30 применяются в системах кондиционирования воздуха, в системах вентиляции производственных, общественных и жилых зданий, в технологических процессах.
Гарантия - 18 месяцев со дня ввода вентилятора в эксплуатацию.
По направлению вращения рабочего колеса вентиляторы подразделяются на вентиляторы правого вращения- колесо вращается по часовой стрелке, если смотреть со стороны всасывания; вентиляторы левого вращения - колесо вращается против часовой стрелки, если смотреть со стороны всасывания.

Аналог вентилятора: ВЦ 6-28, ВР 120-28, ВВД №5-№10

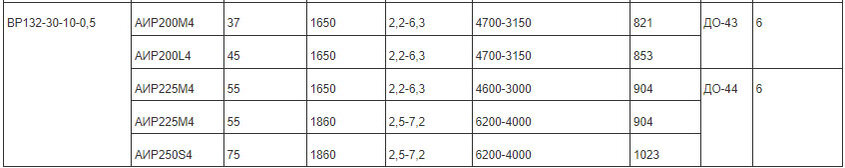

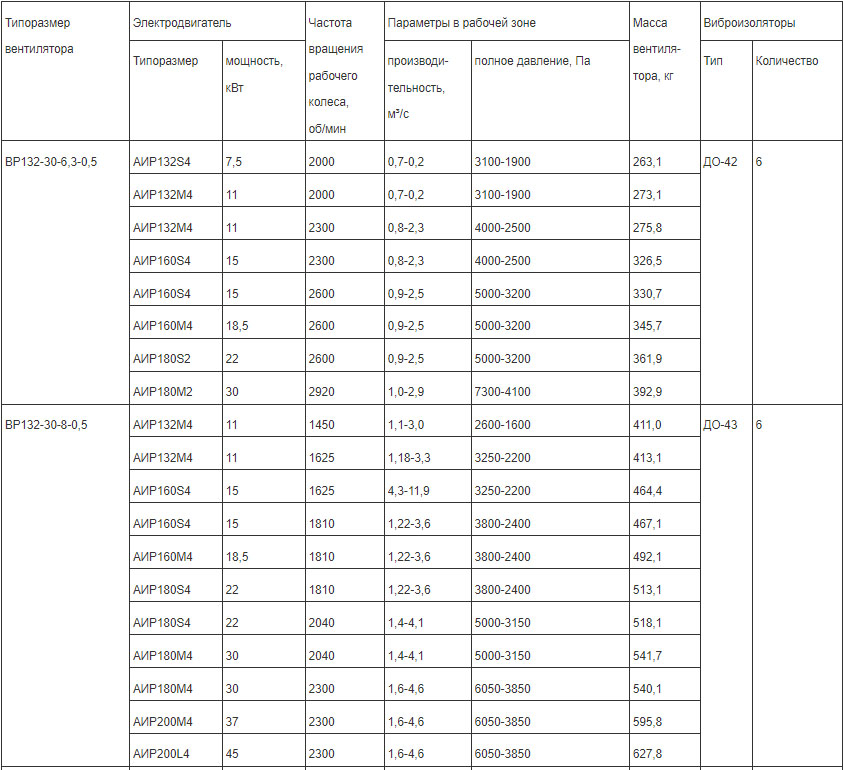

Технические характеристики вентилятора




Вентиляторы ОВР-6,3С

http://metallist-udm.ru/files/project_4918/good/ventilyator_ovr_6-3s_2_mini3.jpg
Осевой реверсивный вентилятор ОВР-6,3С с выносным двигателем для установки в сушильных камерах

с температурой сушки до 100°C перемещает воздух как в прямом, так и в обратном направлениях с одинаковой производительностью. Специальная жесткая конструкция позволяет устанавку вентилятора в горизонтальном и в вертикальном положениях. Рабочее колесо состоит из шести лопаток аэродинамической формы.

Может использоваться в системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий, и для других санитарно-технических и производственных целей.

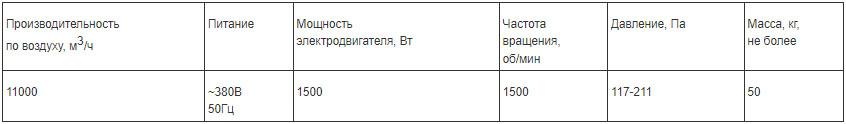

Технические характеристики



Вентиляторы Дымоудаления ВР 280-46ДУ

Предназначены для удаления образующихся при пожаре дымовоздушных смесей с температурой до 600о С в течение 90 минут и дымовоздушных смесей с температурой до 400о в течение 120 минут с целью проведения работ по спасению людей и оборудования. Используется в системах вытяжной вентиляции производственных, жилых и других зданий, кроме категорий А и Б по НПБ105-95 ГПС МВД РФ. Может размещаться в любом месте здания или рядом с ним. Подсоединение воздуховодов возможно и на входе и на выходе. Давление до 2000 Па позволяет отводить продукты горения на относительно большие расстояния.

Вентиляторы изготавливаются из коррозионно-стойкой стали (исполнение 1) и углеродистой стали с теплостойким покрытием (исполнение 2).

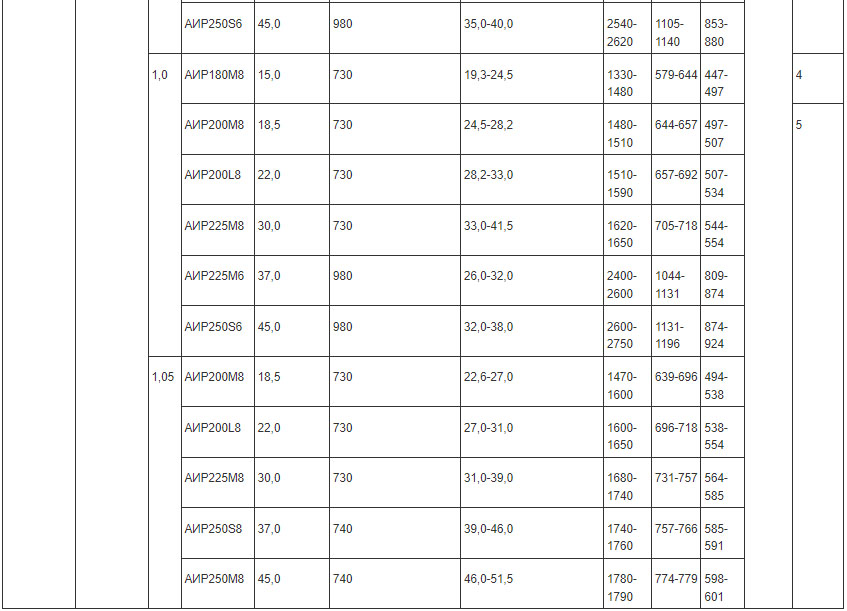

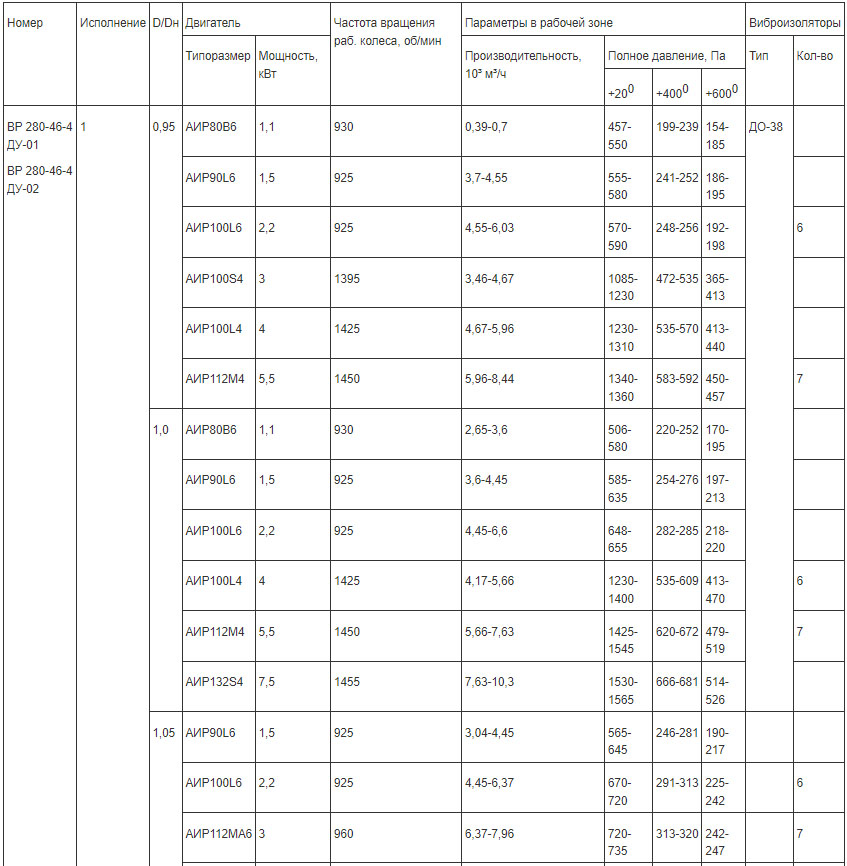

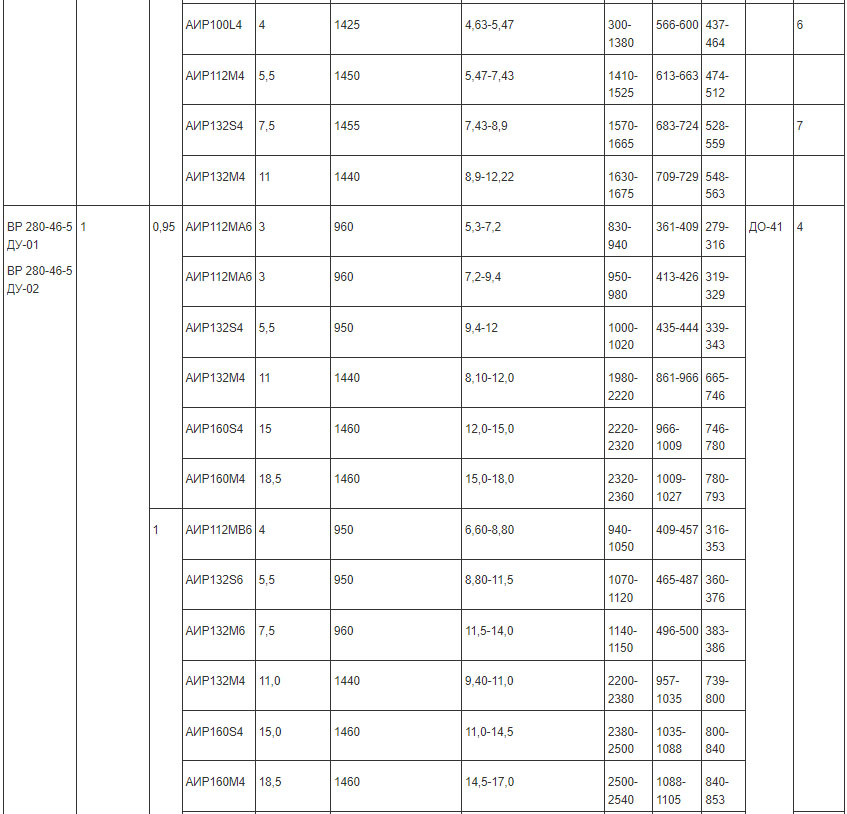

Технические характеристики вентилятора ВР 280-46ДУ




Вентиляторы дымоудаления ВР 80-75 ДУ

Предназначены для удаления образующихся при пожаре дымовоздушных смесей с температурой до 600о С в течение 90 минут и дымовоздушных смесей с температурой до 400о в течение 120 минут. Необходимы для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания с целью проведения работ по спасению людей и оборудования. Используется в системах вытяжной вентиляции производственных, жилых и других зданий, кроме категорий А и Б по НПБ105-95 ГПС МВД РФ. Вентиляторы можно размещать в любом месте здания или рядом с ним. Подсоединение воздуховодов к такому вентилятору возможно и на входе и на выходе. Давление до 2000 Па позволяет отводить продукты горения на относительно большие расстояния. Вентиляторы изготавливаются из коррозионно-стойкой стали (исполнение 1) и углеродистой стали с теплостойким покрытием (исполнение 2).

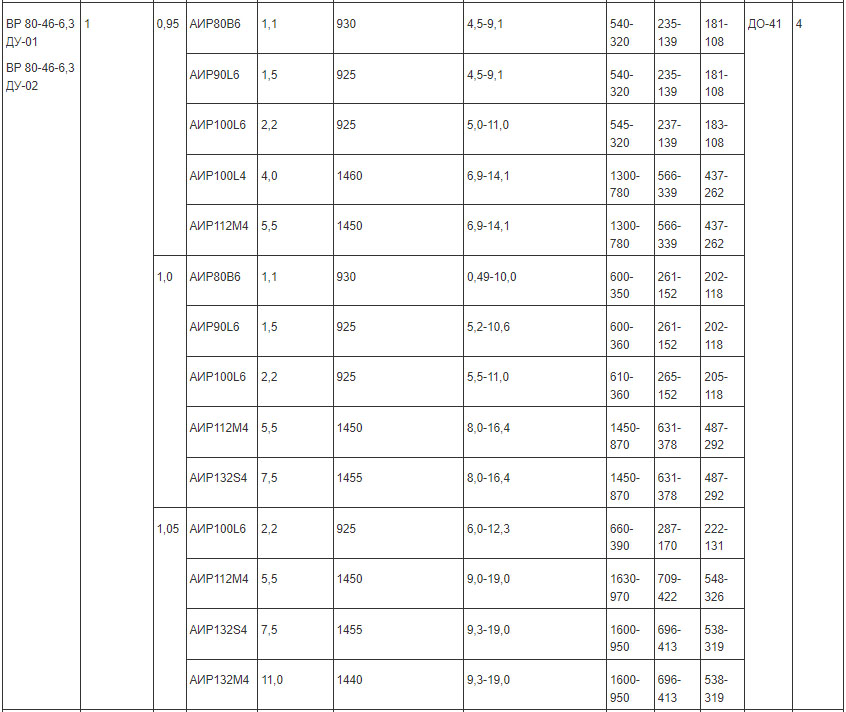

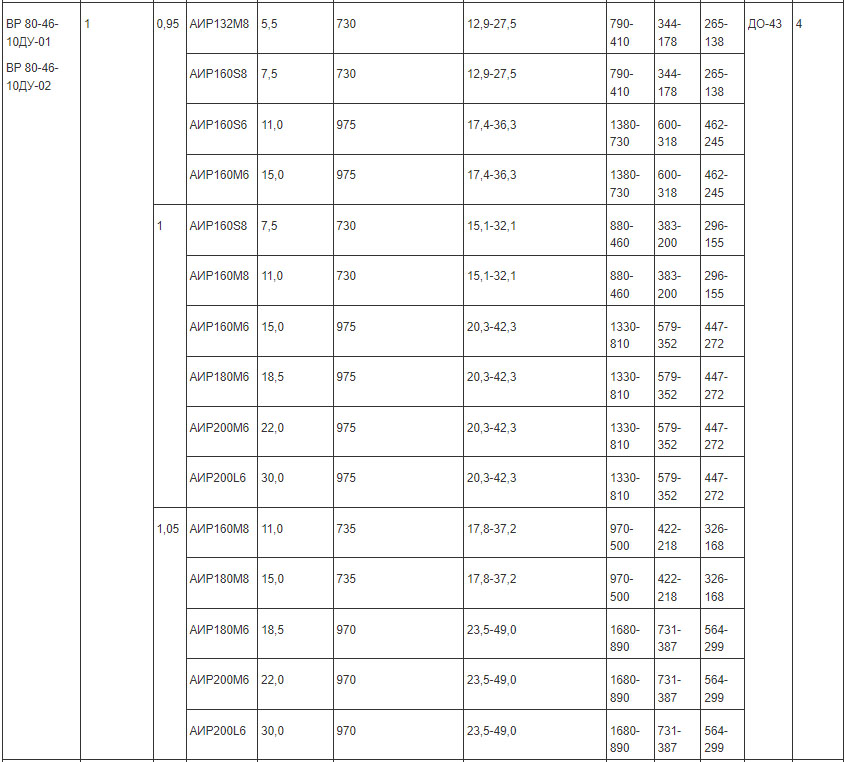

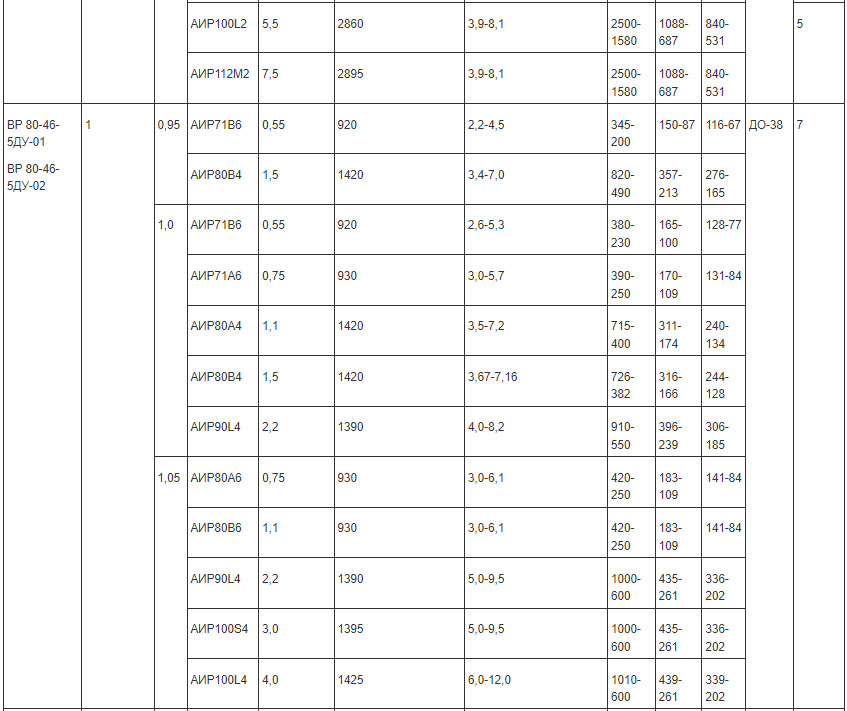

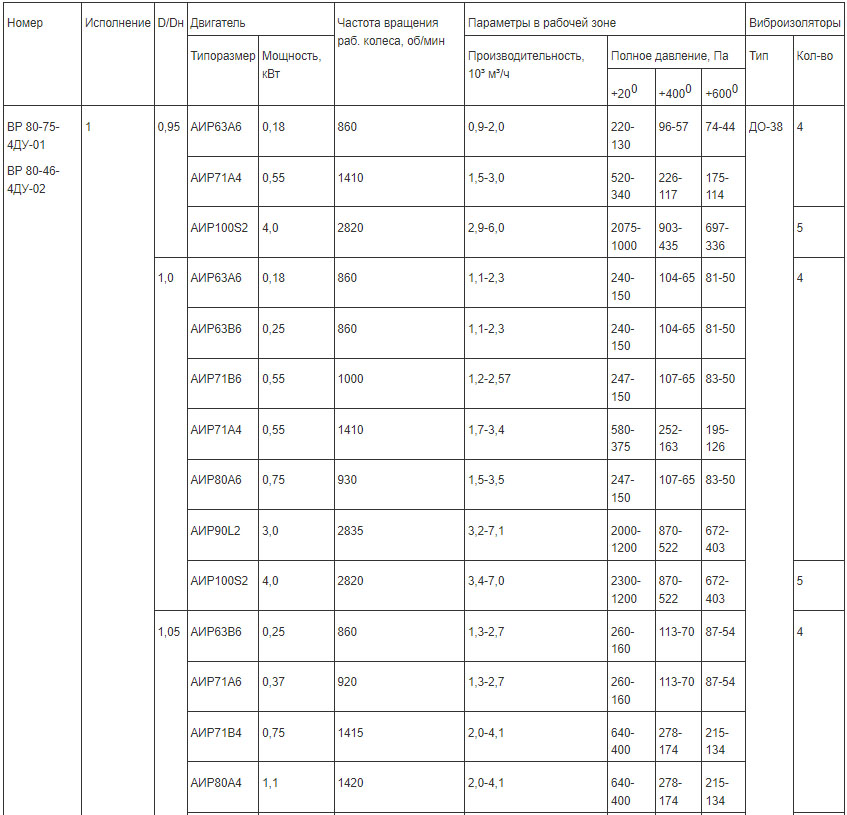

Технические характеристики вентилятора ВР 80-75ДУ






Вентилятор крышный для дымоудаления ВКРМ, ВКРВ


Применяются в системах вытяжной противодымной вентиляции зданий. Направление выхода воздуха из вентилятора – в стороны для ВКРМ, вверх для ВКРВ; количество лопаток – 12 для ВКРМ, 6 для ВКРВ-6, 9 для ВКРВ-9.

Варианты изготовления:
ТУ 4861-078-02962743-2012:

  • с рабочим колесом из жаропрочной стали (исполнение 01) для удаления при пожаре дымовоздушных смесей температурой до 600°С в течение 90 минут;
  • с рабочим колесом из углеродистой стали (исполнение 02) для удаления при пожаре дымовоздушных смесей температурой до 400°С в течение 120 минут.

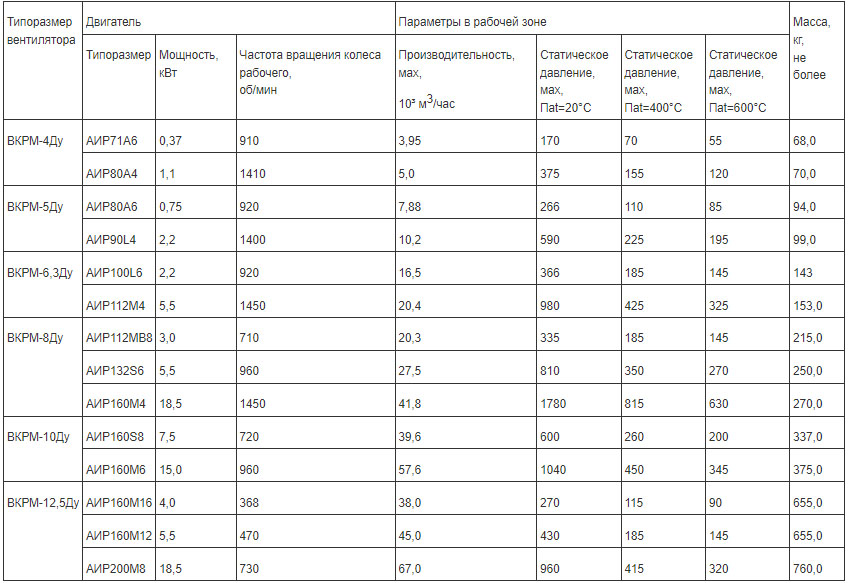

Технические характеристики вентиляторов ВКРМ



Аэратор ПАМ

Аэраторы ПАМ-24, ПАМ-32 предназначены для душирования увлажненным и охлажденным воздухом рабочих мест в горячих цехах металлургических, коксохимических и машиностроительных предприятий и иных аналогичных целей (при температуре окружающего воздуха до +45º С). Аэраторы устанавливаются вблизи оборудования, работа которого сопровождается максимальным тепловыделением: сушилки, вальцы, каландры, вулканизационные и гидравлические прессы и т. д.

Аэратор имеет вертикальную компоновку и состоит из вентилятора осевого ВО-25-188-8, опоры, корпуса, крана подачи сжатого воздуха, крана подачи воды, форсунки, ограждения.
После включения аэратора кранами регулируется подача сжатого воздуха и плавно подается вода в количестве, достаточном для увлажнения.
Модификация аэратора без оборудования для увлажнения воздуха может использоваться как вентилятор обдува на предприятиях других отраслей.

Технические характеристики Аэратора ПАМ

Вентилятор шахтный местного проветривания ВМЭ-5; ВМЭ-6; ВМЭ-8; ВМЭ-12А

Осевой одноступенчатый вентилятор местного проветривания с взрывобезопасным съёмным двигателем предназначен для проветривания тупиковых горных выработок в угольных и рудных шахтах, включая опасные по газу и пыли, при плотности воздуха до 1,3 кг/м3, температуре от 253К до 308К, запыленности до 50 мг/м3 и относительной влажности до 95% (при температуре 298К).

ОБЩИЕ СВЕДЕНИЯ:

  • возможность отключения вентилятора ВМЭ-6 при превышении нормальной температуры;
  • возможность применения при проветривании небольших выработок;
  • конструкция вентиляторов позволяет соединять последовательно два вентилятора для повышения давления в трубопроводе;
  • по требованию заказчика вентилятор может быть укомплектован глушителем шума;
  • в конструкции вентилятора применено противосрывное устройство, расширяющее область работы вентилятора и предотвращающее его вхождение в помпаж.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ:
ТУ3146-077-0296743-2013:
  • без шумоглушителя;
  • с шумоглушителем;
  • по заявке потребителя вентиляторы могут поставляться на напряжение 380/660 В и 660/1140 В;
  • вентиляторы ВМЭ-12А изготавливают с углом установки лопаток рабочего колеса 15, 25 и 35 градусов.

Технические характеристики вентилятора шахтного
