НПП «Поток» более 15 лет занимается системами вентиляции, кондиционирования, отопления. Компания располагает собственным производством, расположенным в г. Екатеринбурге, постоянным штатом высококвалифицированных ИТР и рабочих, собственным автотранспортом.

Основная продукция - системы вентиляции, центральные воздушные кондиционеры, вентиляторы крышные, осевые, радиальные, решетки и клапаны инфильтрации воздуха и огнезащитные. Оборудование комплектуется автоматикой отечественного и импортного производства (Электротест инжиниринг, Циклон, REGIN, DANFOSS).

НПП «Поток» производит широкий спектр вентиляторов:

  • Вентиляторы радиальные низкого давления;
  • Вентиляторы радиальные среднего давления;
  • Вентиляторы радиальные высокого давления;
  • Вентиляторы осевые;
  • Вентиляторы крышные;
  • Вентиляторы пылевые;
  • Вентиляторы канальные

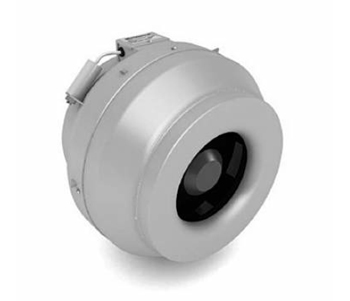

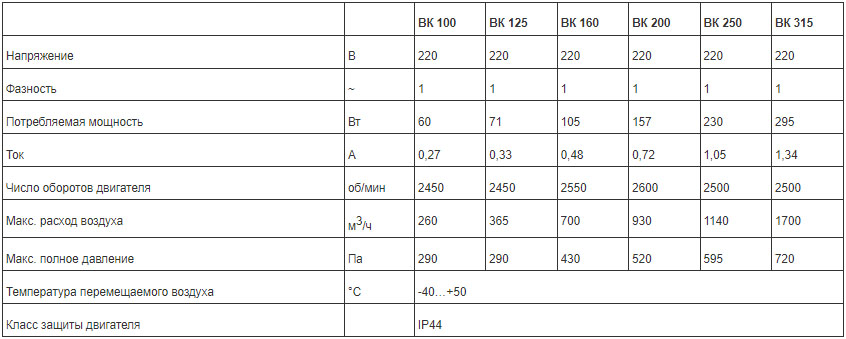

ВК – Вентиляторы канальные для круглых воздуховодов

Радиальные вентиляторы для круглых каналов предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Вентиляторы ВК представлены шестью типоразмерами.

Корпус из прочного легкого высококачественного пластика, не подверженного коррозии и имеющего эстетичный внешний вид.
Рабочие колеса с назад загнутыми лопатками из оцинкованного стального листа.

Привод вентилятора - компактные асинхронные однофазные электродвигатели с внешним ротором, не требующие дополнительного обслуживания. Статически и динамически сбалансированные рабочие колёса и применяемые электродвигатели позволяют достичь более 40 000 часов рабочего ресурса. Класс изоляции корпуса IP 44.

Расположение двигателя в потоке перемещаемого воздуха способствует эффективному отводу тепла. Использование рабочего мотор-колеса производства Ebm-Papst AG Germany обеспечивает высокое качество и надёжность работы вентиляторов ВК.

Электродвигатели оснащены термоконтактами с автоматическим перезапуском, расположенными внутри обмотки, что позволяет обеспечить наиболее надёжную и точную защиту при перегреве. Не требуется подключение внешнего устройства защиты.

Производительность вентиляторов ВК регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов ВК рекомендуется применять электронные регуляторы оборотов MTV.
Вентиляторы устанавливаются в любом положении непосредственно в сеть воздуховодов.

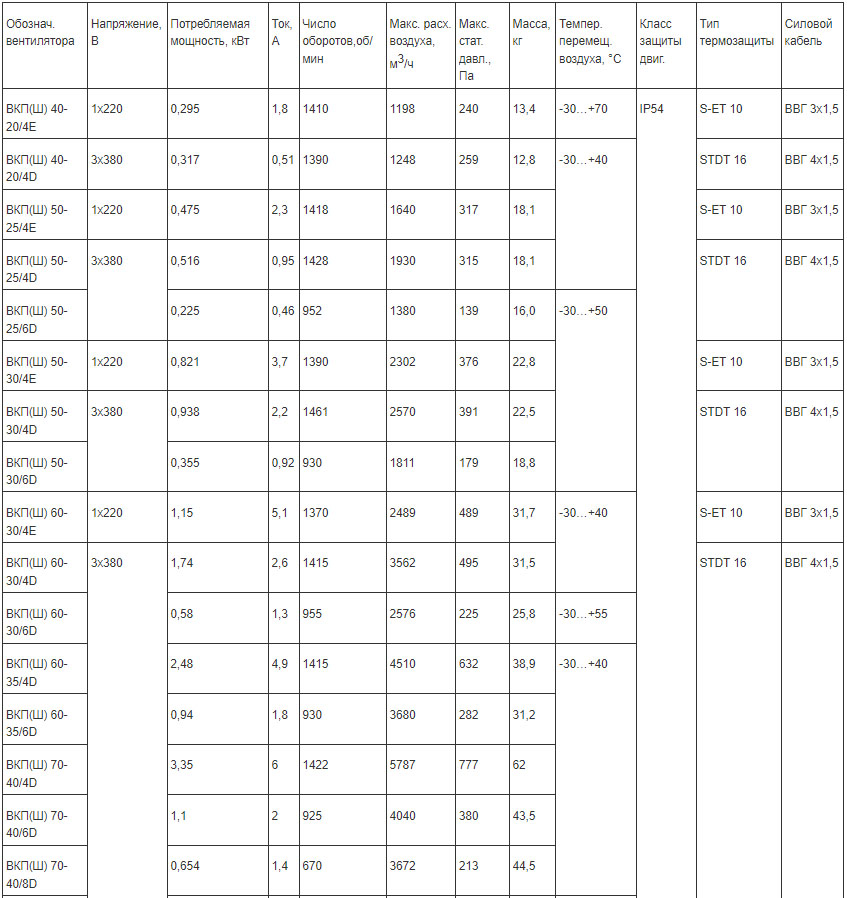

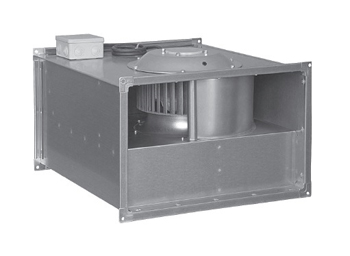

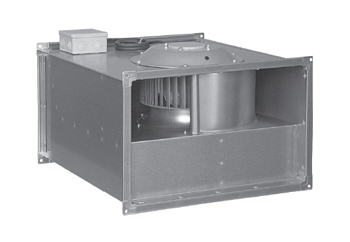

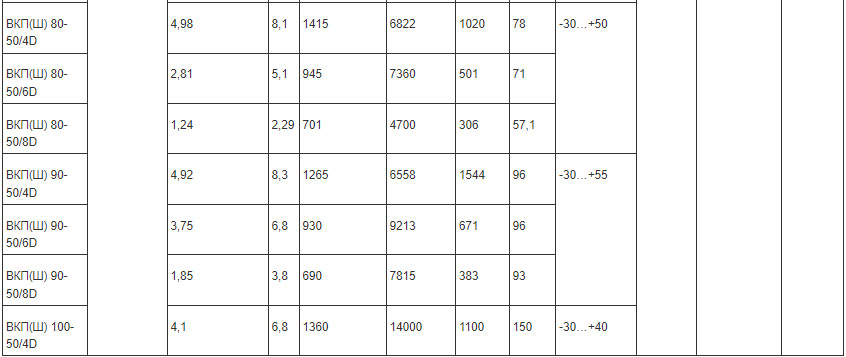

ВКП(ш) – радиальные вентиляторы для прямоугольных каналов

Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Вентиляторы ВКП(Ш) представлены девятью типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа толщиной: 1 мм для типоразмеров 40-20 – 50-30; 1,5 мм для типоразмеров 60-30 – 90-50; 2 мм для типоразмера 100-50. рабочие колёса из оцинкованного стального листа. В вентиляторе ВКП(Ш) 100-50/63.4D используется «свободное» рабочее колесо с назад загнутыми лопатками, в остальных вентиляторах рабочие колёса с вперед загнутыми лопатками расположены в спиральном кожухе. Конструкция корпуса, кожуха и диффузоров позволяет получить высокие аэродинамические характеристики вентиляторов. Вентиляторы ВКП(Ш) применяются для помещений с повышенными требованиями к уровню шума. ВКПШ снабжены дополнительным шумоизолированным корпусом. Он представляет собой панель толщиной 25 мм заполненную невоспламеняющейся минеральной ватой с высокими звукопоглощающими свойствами. В качестве привода вентилятора используются компактные асинхронные однофазные и трёхфазные электродвигатели с внешним ротором и якорем с высоким омическим сопротивлением, не требующие дополнительного обслуживания. статически и динамически сбалансированные рабочие колёса и применяемые электродвигатели позволяют достичь более 40 000 часов рабочего ресурса. Класс изоляции: IP 54. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу тепла. использование рабочего мотор-колеса производства Ebm-Papst AG Germany обеспечивает высокое качество и надёжность работы вентиляторов ВКП(Ш).

Производительность вентиляторов ВКП(Ш) регулируется изменением числа оборотов электродвигателя. для од- нофазных электродвигателей рекомендуется использовать тиристорный регулятор скорости MTV. для трёхфаз- ных вентиляторов рекомендуется использовать частотные преобразователи ESQ, влияющие на величину частоты и напряжения.

Вентиляторы устанавливаются в любом положении непосредственно в сеть воздуховодов. для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки. В помещениях с высоким влагосодержанием вентилятор необходимо устанавливать клеммной коробкой вверх для предотвращения скапливания в ней конденсата.

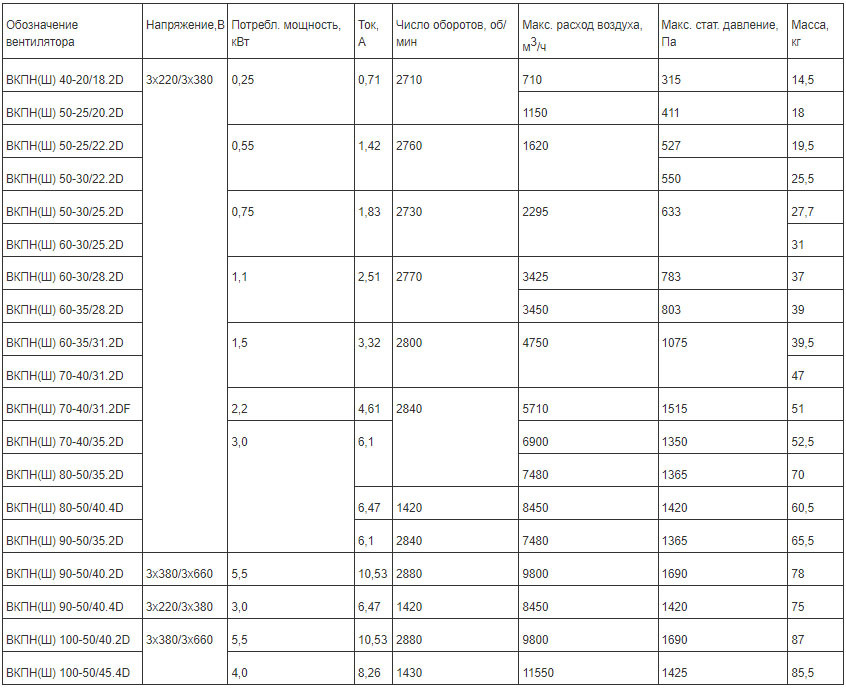

ВКПН(ш) – вентиляторы канальные со свободными колесами для прямоугольных каналов

радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха. Рабочий диапазон температуры перемещаемого воздуха от -30 °C до +40 °C.

Вентиляторы ВКПНШ применяются для помещений с повышенными требованиями к уровню шума. ВКПНШ снабжены дополнительным шумоизолированным корпусом. Он представляет собой панель толщиной 25 мм заполненную невоспламеняющейся минеральной ватой с высокими звукопоглощающими свойствами.

Пластиковые рабочие колёса с назад загнутыми лопатками установлены непосредственно на валу электродвигателя. Конструкция корпуса и диффузоров позволяет получить высокие аэродинамические характеристики вентиляторов.

В качестве привода вентилятора используются компактные асинхронные трёхфазные электродвигатели с внешним ротором и якорем с высоким омическим сопротивлением, не требующие дополнительного обслуживания. статически и динамически сбалансированные рабочие колёса и применяемые электродвигатели позволяют достичь более 40 000 часов рабочего ресурса.

Класс изоляции: IP 54. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу тепла. Использование рабочего мотор-колеса производства Ziehl-Abegg AG Germany обеспечивает высокое качество и надёжность работы вентиляторов ВКПН(Ш).

Вентиляторы ВКПН(Ш) представлены девятью типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования.

Корпус вентилятора изготовлен из оцинкованного стального листа толщиной:1 мм для типоразмеров 40-20 – 50-30; 1,5 мм для типоразмеров 60-30 – 90-50; 2 мм для типоразмера 100-50. также корпус оснащён съёмной сервисной панелью из оцинкованного листа.

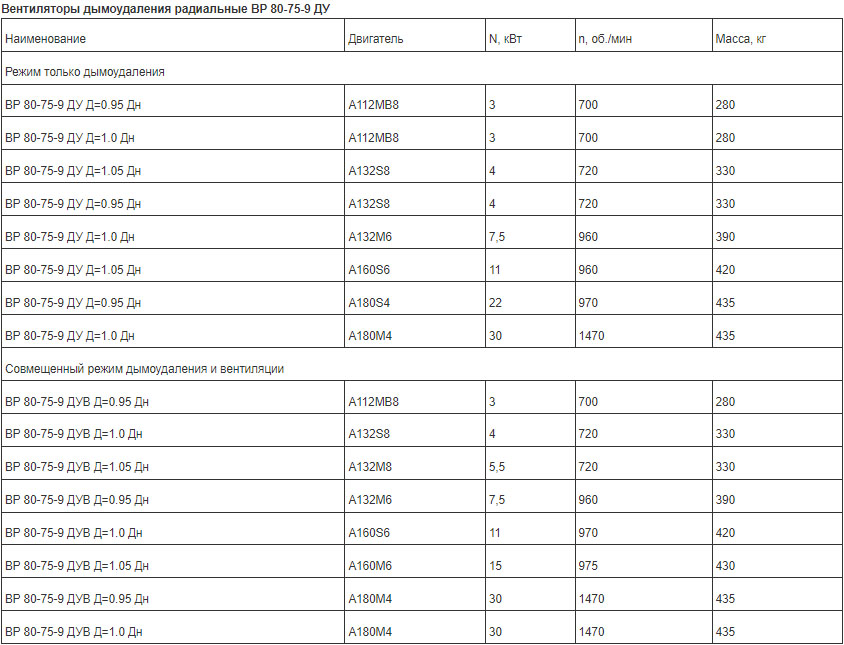

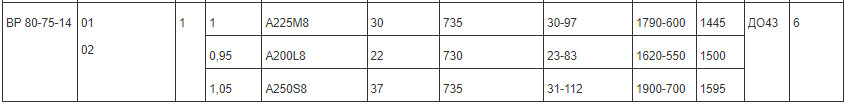

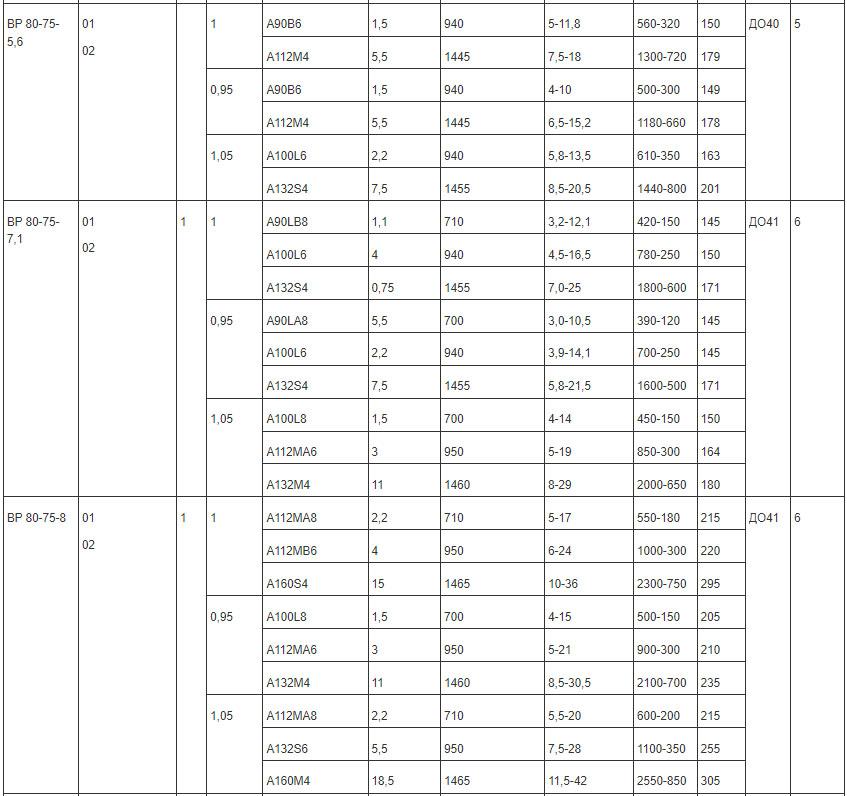

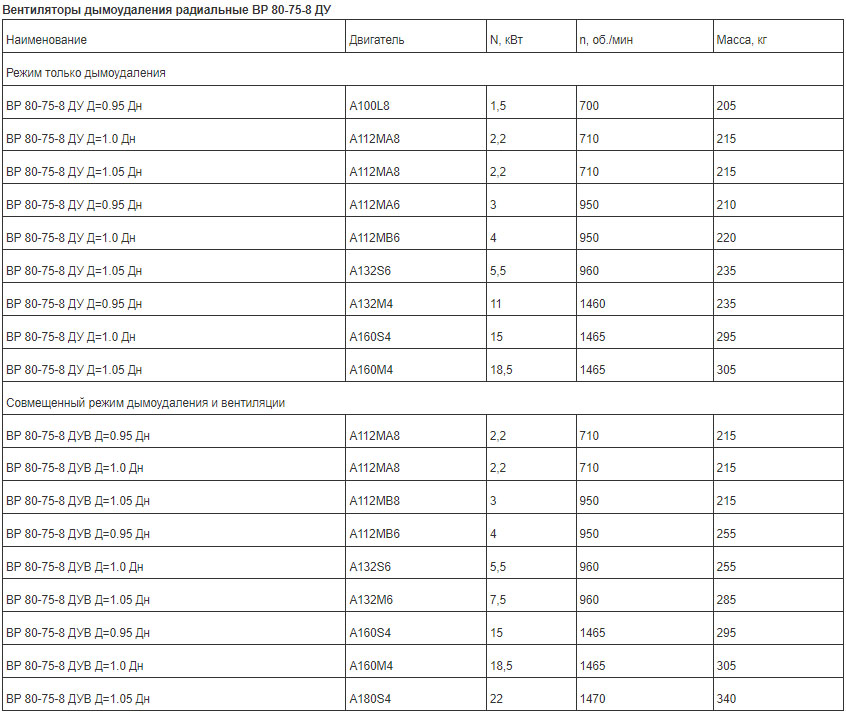

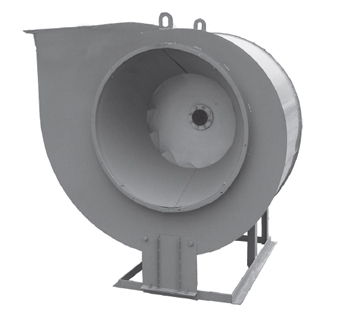

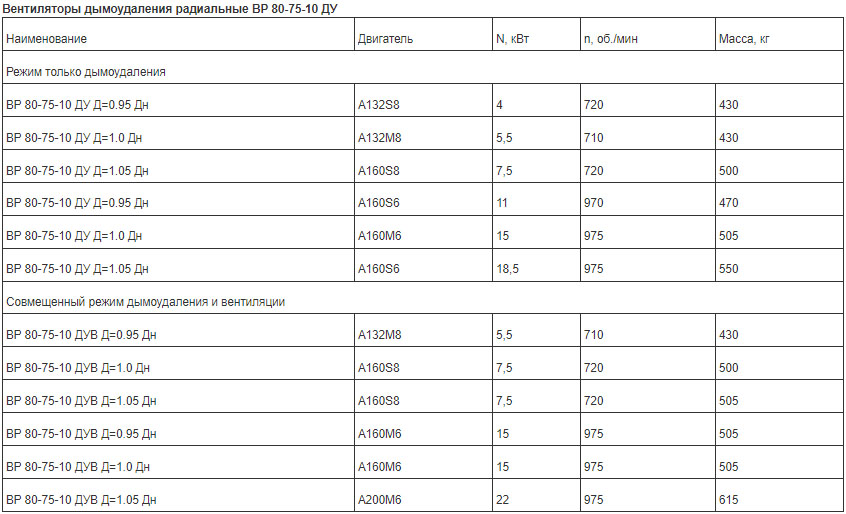

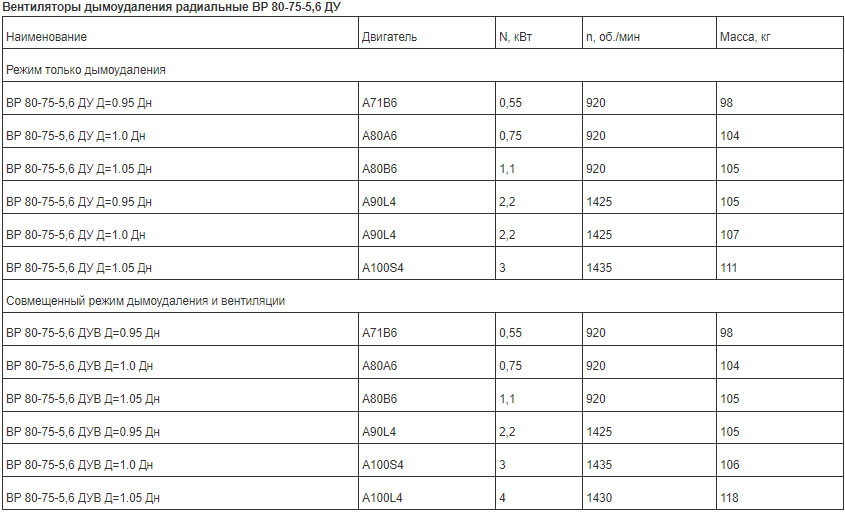

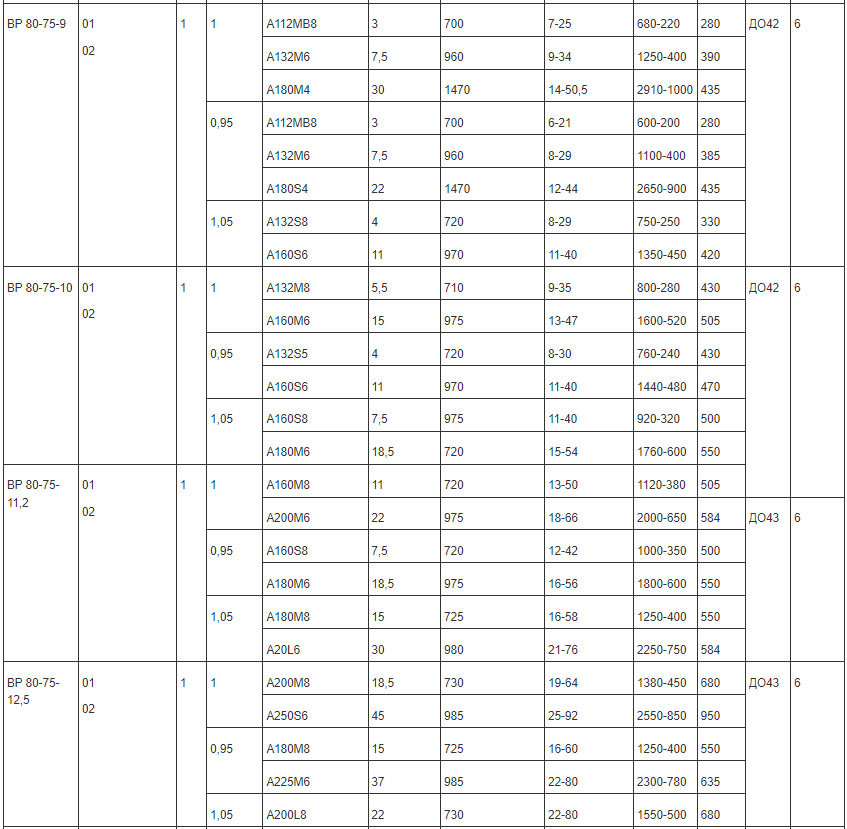

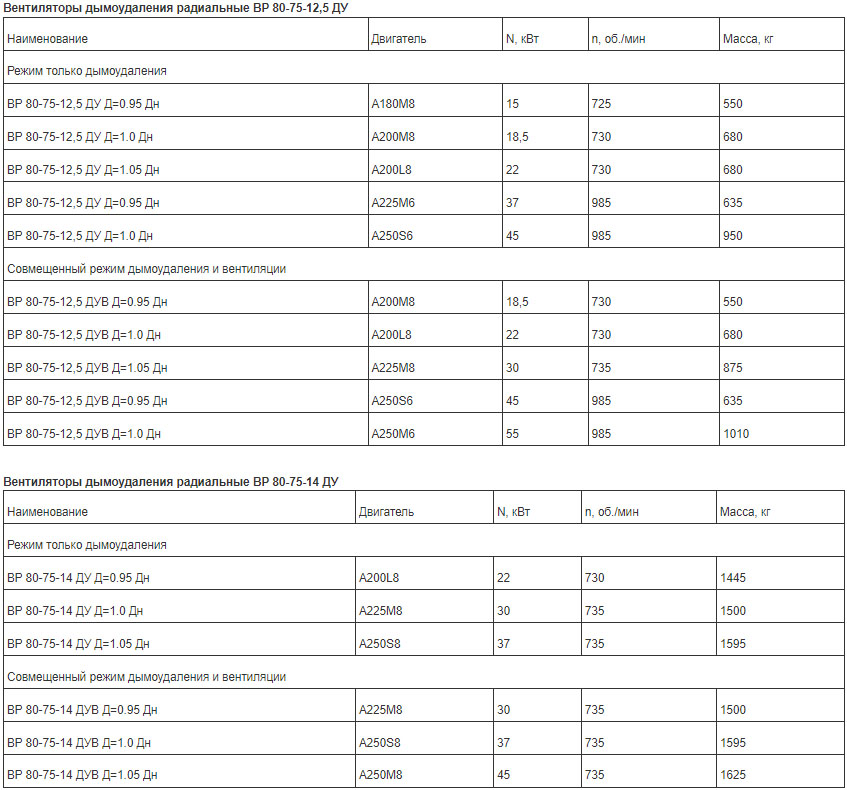

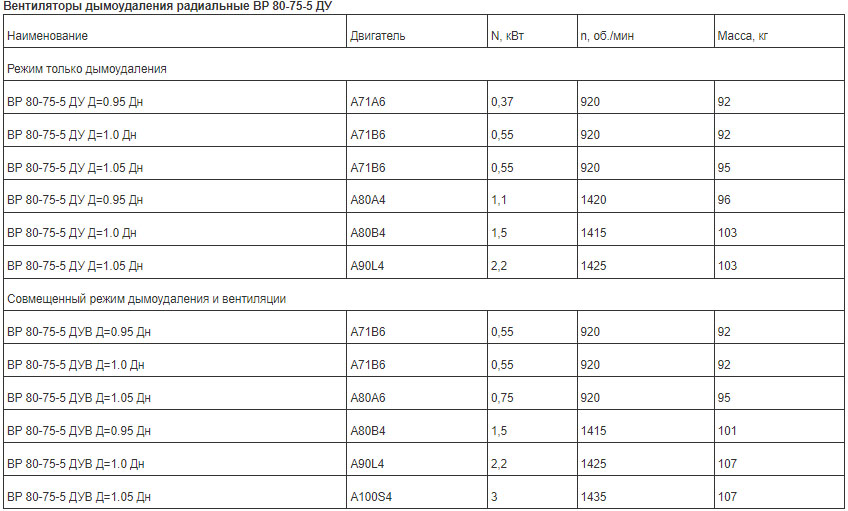

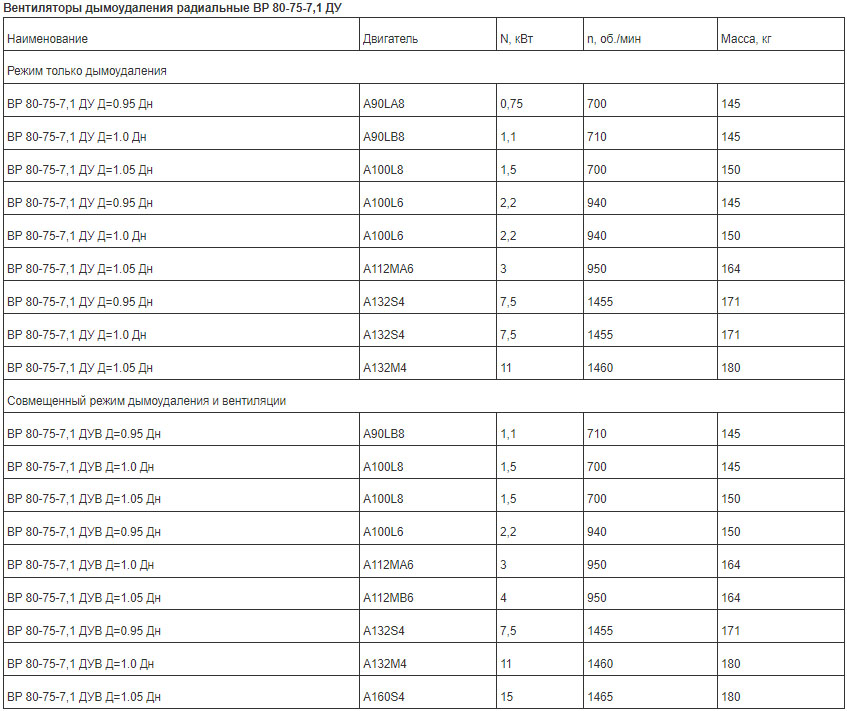

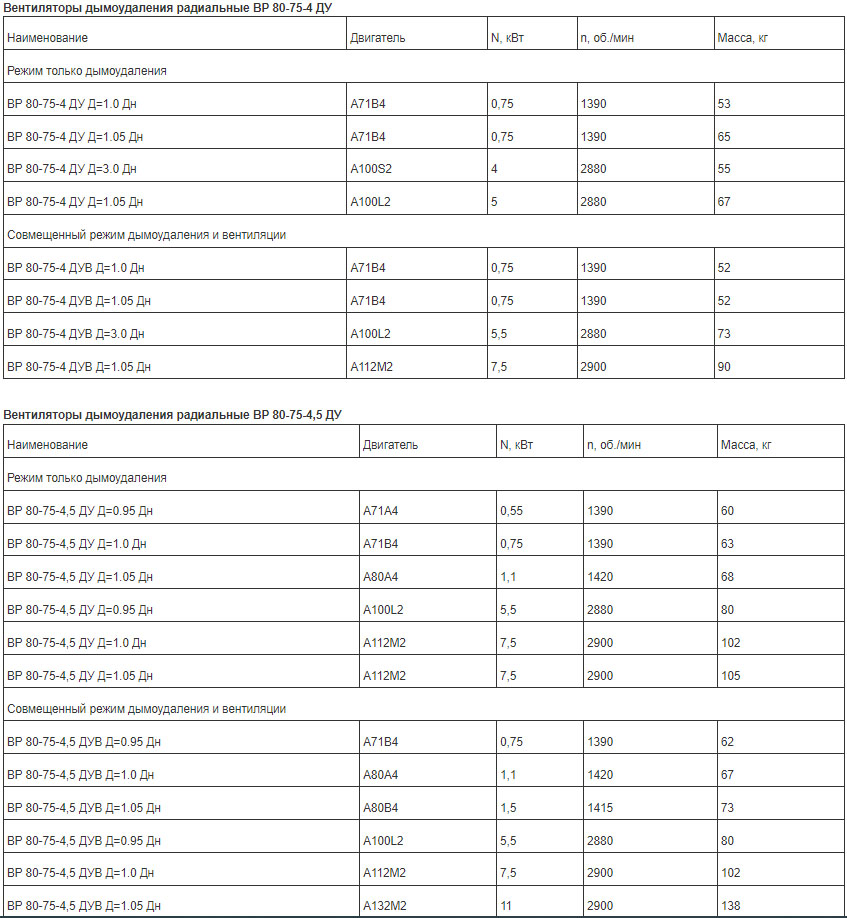

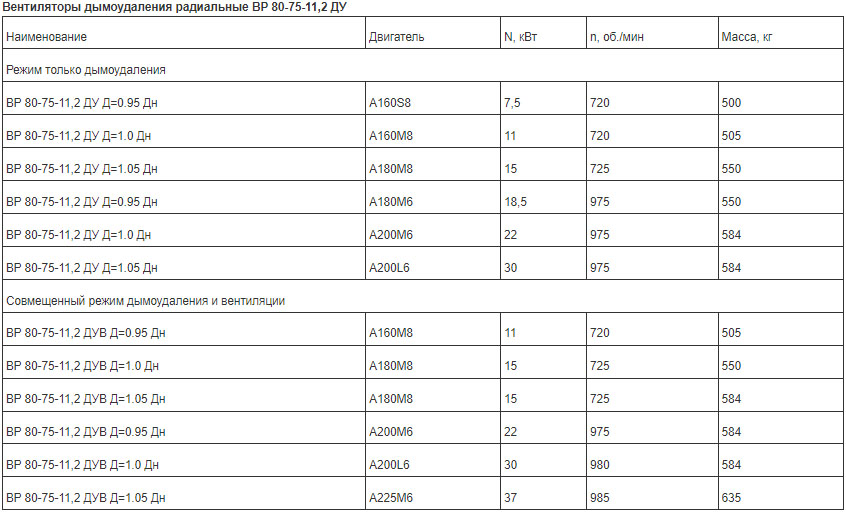

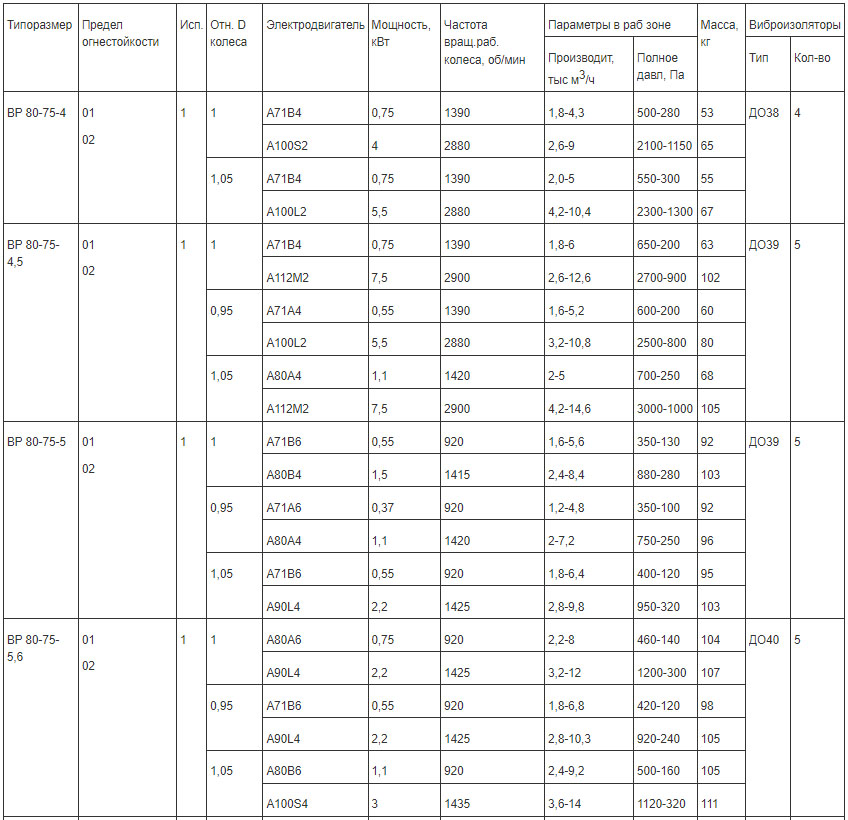

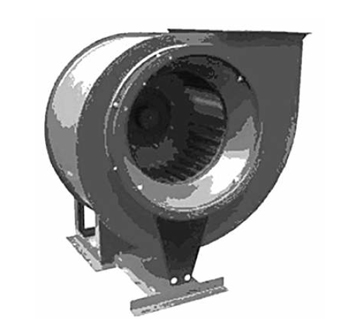

Вентиляторы радиальные ВР 80-75

Предназначены для удаления продуктов горения и газовоздушных смесей с температурой до 600°С или до 400°С. Вентиляторы радиальные ВР используются в аварийных вытяжных вентиляционных системах производственных, административных, жилых и других зданий и сооружений, кроме категории А и Б

  • Низкого давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • 9 рабочих лопаток, загнутых назад
  • Дополнительное воздушное охлаждение
  • Тепловая защита вала двигателя

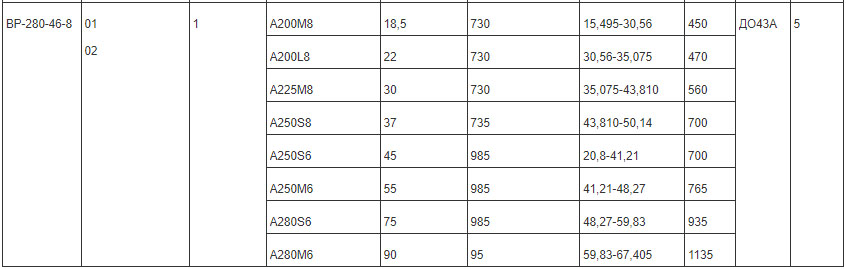

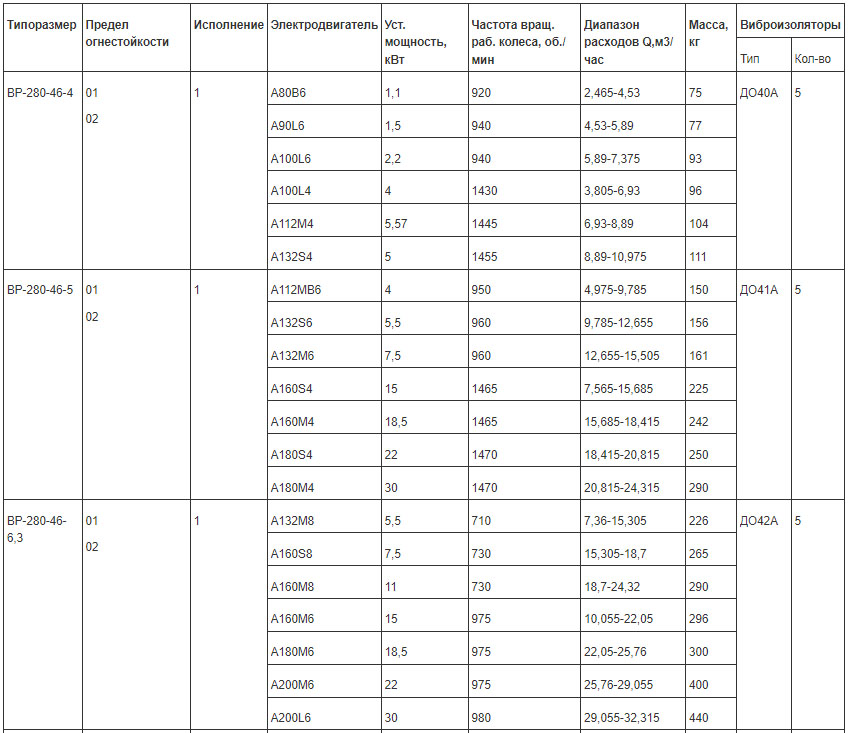

Вентиляторы радиальные ВР-280-46-ДУ

Предназначены для удаления продуктов горения и газовоздушных смесей, образующихся при пожаре, с температурой до 400°С и до 600°С в течение 120 минут. Вентиляторы радиальные ВР используются в аварийных вытяжных вентиляционных системах производственных, административных, жилых и других зданий и сооружений, кроме категории А и Б.

  • Среднего давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • 32 рабочие лопатки, загнутые назад
  • Дополнительное воздушное охлаждение
  • Тепловая защита вала двигателя

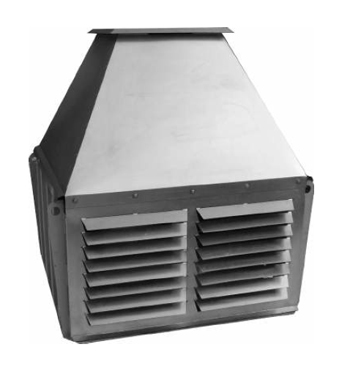

Вентиляторы крышные радиальные ВКРН-ДУ

Вентиляторы крышные радиальные с выходом потока в стороны предназначены для удаления продуктов горения и газовоздушных смесей, образующихся при пожаре, с температурой до 400°С и до 600°С в течение 120 минут. Вентиляторы радиальные используются в вытяжной вентиляциии производственных, административных, жилых и других зданий и сооружений, кроме категории А и Б.

  • Рабочее колесо с 9 лопатками, загнутыми назад
  • Дополнительное воздушное охлаждение
  • Тепловая защита вала двигателя

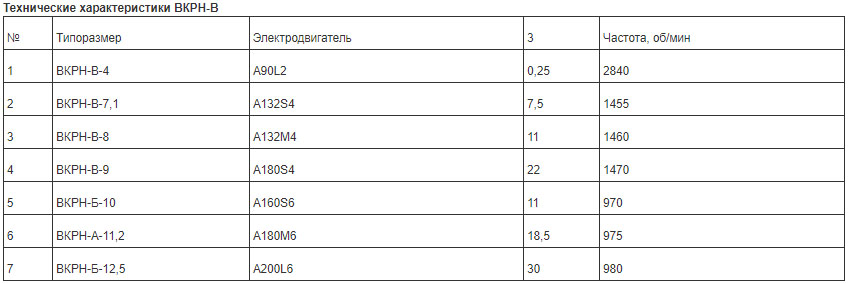

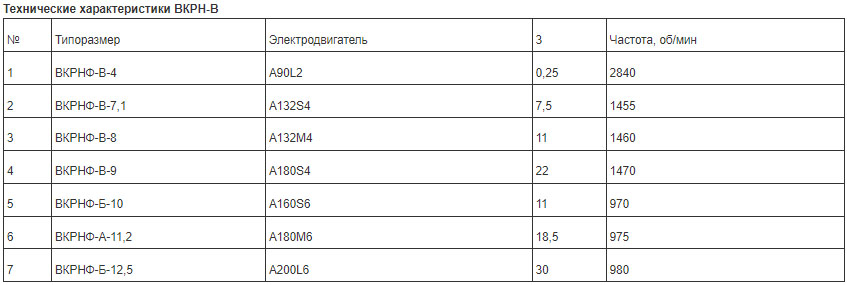

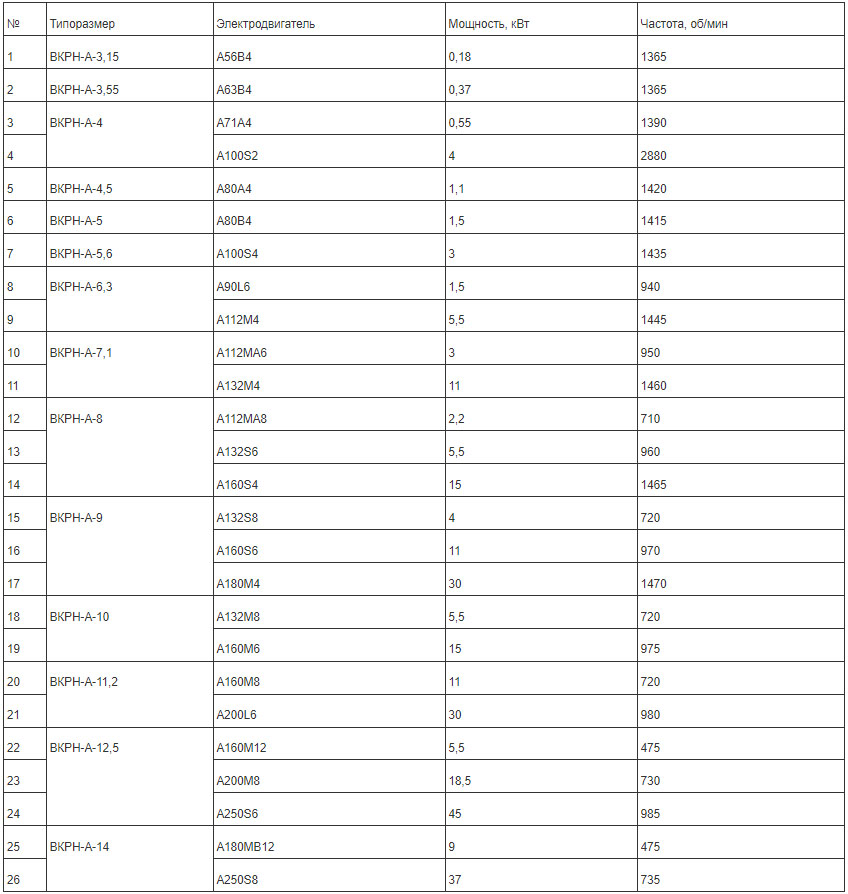

Технические характеристики ВКРН-А

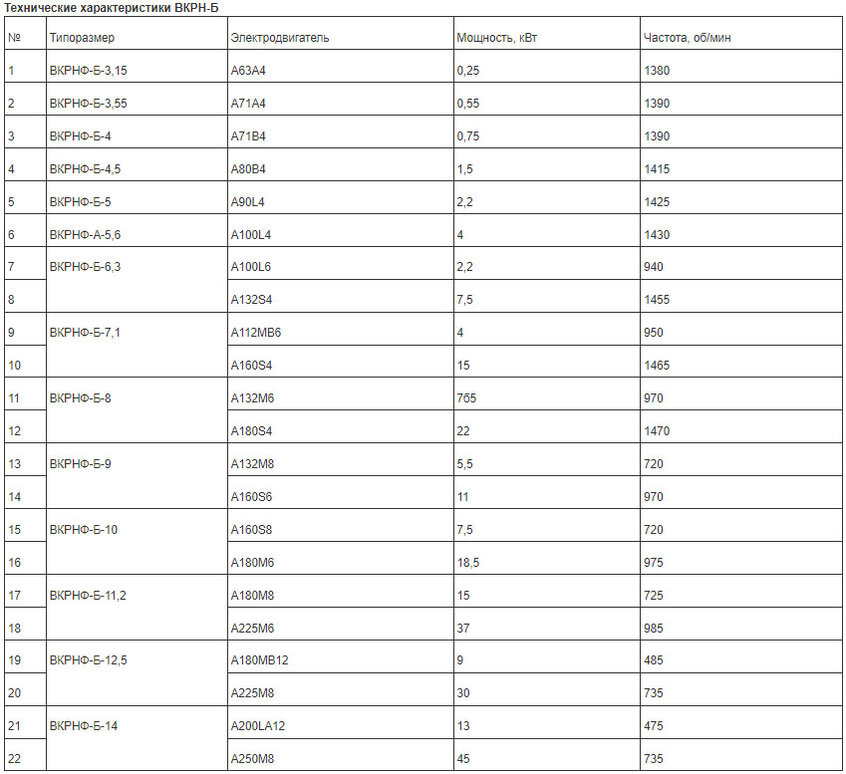

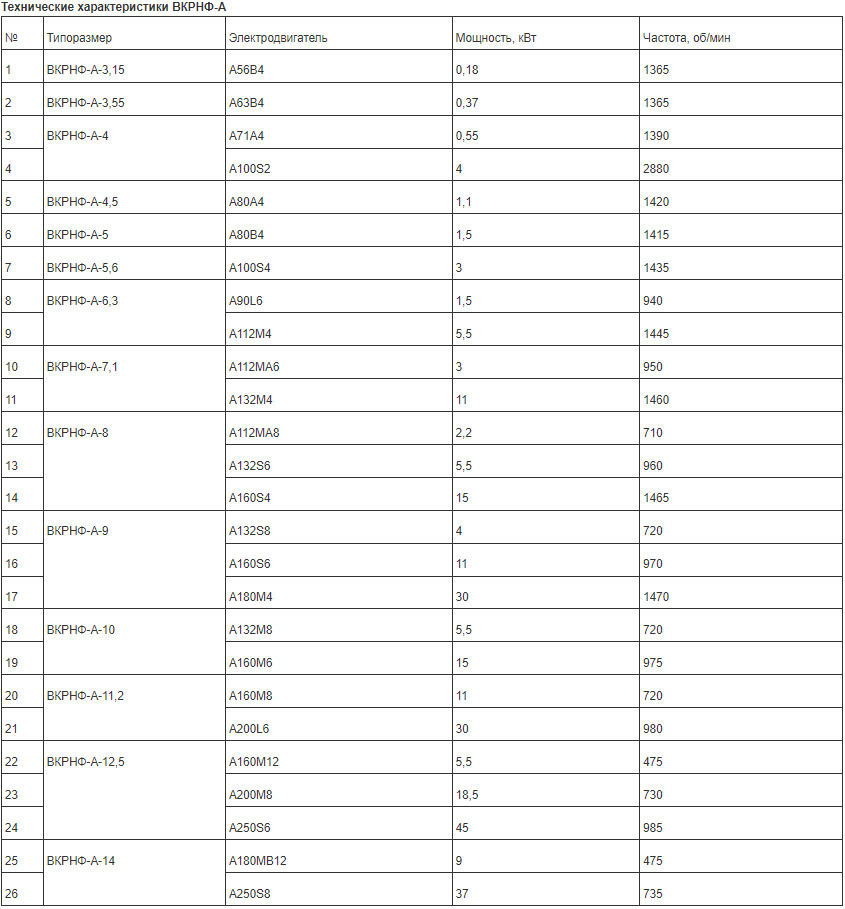

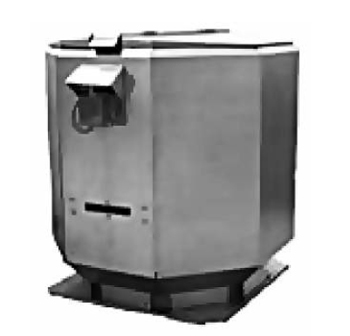

Вентиляторы крышные радиальные ВКРНФ-ДУ

Вентиляторы дымоудаления крышные с факельным выбросом предназначены для удаления продуктов горения и газовоздушных смесей, образующихся при пожаре, с температурой до 400°С и до 600°С в течение 120 минут. Предусмотрена возможность работы в системах дымоудаления (ДУ) и совмещенных системах дымоудаления и вентиляции (ДУВ). Вентиляторы ВКРНФ-ДУ используются в вытяжной вентиляции производственных, административных, жилых и других зданий и сооружений, кроме категории А и Б.

  • Радиальные
  • Выброс потока вверх
  • Рабочее колесо с 9 лопатками, загнутыми назад
  • Дополнительное воздушное охлаждение
  • Тепловая защита вала двигателя

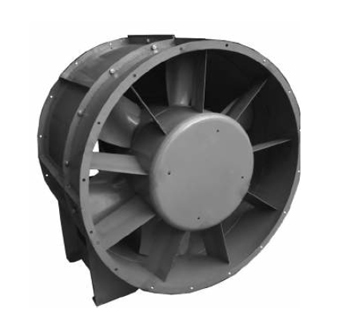

Вентиляторы осевые ВО 25-188 для подпора воздуха в системы дымоудаления

Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования

Особенностью вентиляторов является возможность установки лопаток с разными углами, благодаря этому вентилятор с одним диаметром колеса обеспечивает целую область режимов. Направляющий аппарат осуществляет подкрутку потока в выходном сечении вентилятора с увеличением создаваемого им статического давления. Имеет 2 компоновки, отличающиеся креплением обечайки: на фланцах (01) и на стойках(02).

Сводная таблица ВО 25-188

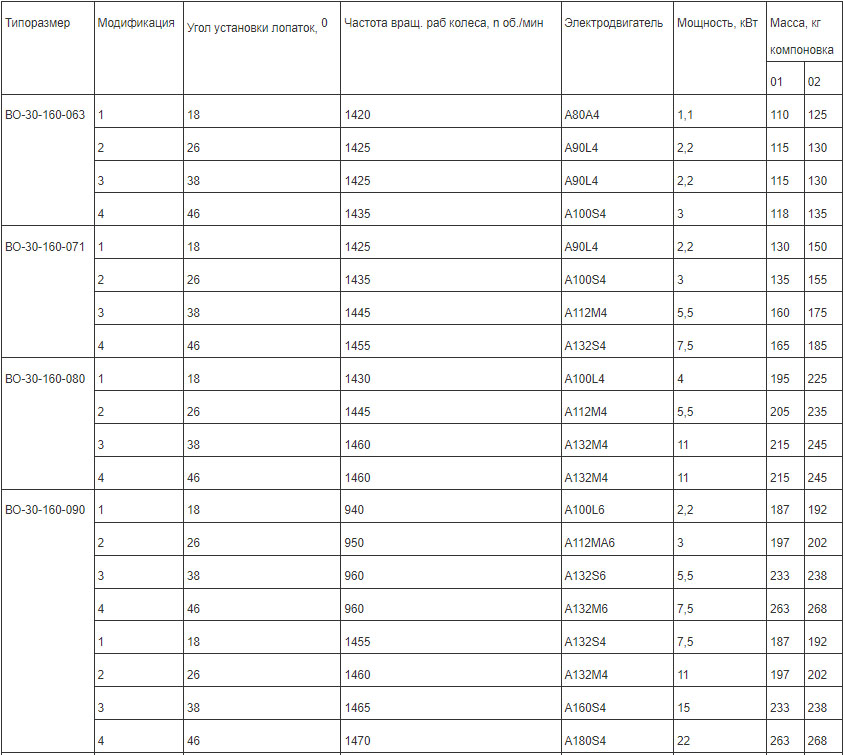

Вентиляторы осевые ВО 30-160

ВО 30-160 – осевой вентилятор низкого давления с односторонним всасыванием и относительным диаметром втулки, достигающим 70% от диаметра самого рабочего колеса. Отличительным признаком вентилятора осевого этого типа считается возможность устанавливать лопатки под различными углами. Направляющий аппарат осуществляет снижение скорости потока в выходном сечении вентилятора с увеличением создаваемого им статического давления. Это обеспечивает устройству широкое разнообразие режимов работы. Имеет 2 компоновки, отличающиеся креплением обечайки: на фланцах (01) и на стойках(02). Предназначен для перемещения воздуха и газовоздушных смесей, не содержащих пыли, других твердых примесей, липких и волокнистых материалов.

Вентиляторы радиальные ВР используются

  • в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, для других санитарно-технических и производственных целей
  • в системах противодымной защиты зданий
  • для работы как с короткой сетью воздуховодов, так и без нее

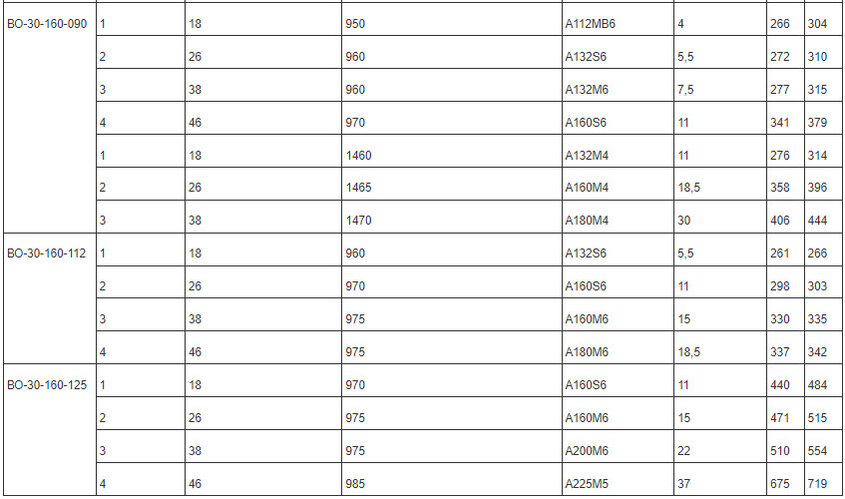

Сводная таблица

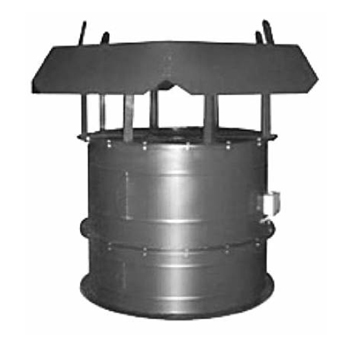

Вентиляторы осевые ВК-П-О
Вентиляторы крышные осевые для подпора. В качестве осевых используют вентиляторы типа ВО-25-188, ВО-30-160.

Технические характеристики получают из характеристик соответствующих вентиляторов c уменьшением создаваемого вентилятором давления на величину потерь давления во входной шахте. Работоспособны как в вертикальном, так и в горизонтальном положении.
