Комплектующие для вентиляторов
Современные промышленные вентиляторы – сложные многокомпонентные агрегаты, рассчитанные на длительный срок эксплуатации при различных условиях, в т.ч. тяжелых. Соответственно для производства деталей и комплектующих используются только высококачественные материалы: различные сплавы, нержавеющая сталь, твердые цветные металлы и прочные крепежные элементы. Тем не менее, любой вентилятор, работающий самостоятельно или входящий в промышленную систему вентилирования, нуждается в периодической диагностике и замене изношенных или сломанных запчастей.

Принято различать две отдельные группы комплектующих для пром.вентиляторов, которые не входят в стандартную комплектацию, а приобретаются отдельно:

Категория 1. Комплектующие, необходимые для установки, полноценной и безопасной работы вентиляторов.
Категория 2. Детали вентилятора – неотъемлемые части механизма, которые приобретают для замены в случае поломки или полного износа.



Рассмотрим подробнее обе категории.
1 категория.

Данная категория содержит довольно обширную группу различных компонентов, которые различаются по назначению. А именно, комплектующие для:

  • Монтажа (монтажные стаканы, поддоны, комплектующие для подсоединения к воздуховодам или существующей сети дымоудаления, переходники и др.)
  • Обеспечения безопасной работы: снижения уровня шума (шумоизоляторы), вибраций (виброизоляторы), предохранительные решетки
  • Регулирования воздушного потока
  • Управления вентилятором
  • Очистки воздуха (фильтры)
  • Сбора и удаления конденсата и т.д.

В Таблице 1 представлены некоторые виды комплектующих, использующиеся для монтажа и работы вентиляторов:
Наименование
Для каких видов вентиляторов используется
Назначение и особенности
Шумоглушители
Крышные канальные, осевые вентиляторыСнижение аэродинамических шумов. Выпускаются круглого и прямоугольного сечения. Для промышленности используют пластинчатые шумоглушители, для жилых домов, общественных зданий – трубчатые шумоглушители для круглых и прямоугольных воздуховодов.
Пружинные виброизоляторы

Центробежные
Предупреждение распространения механических колебаний от работающего вентилятора по зданию или сооружению, гашение динамических нагрузок, снижение объема механических воздействий работающего вентиляционного оборудования.
Резиновые виброизоляторы

Центробежные
Для монтажа взрывозащищенных пром.вентиляторов. В качестве виброгасящего материала применяется высокопрочная резина. Показатели жесткости у виброизолятора данного типа значительно выше, чем у пружинного виброизолятора.
Гибкие вставки

Осевые, радиальные, канальные, дутьевыхДля исключения передачи механических колебаний от вентилятора по зданию. Для агрегатов, работающих на отведение горячего воздуха с темп. +400С изготавливают термостойкие вставки. В зависимости от типа вентиляторов изготавливают различные типоразмеры и формы вставок. Используются в среде с температурой воздуха -50С…+80С.
Поддоны

Крышные радиальныеПовышает эффективность сбора и отведения влаги, защищает дымоход от попадания воды. Представляет собой жесткую конструкцию с антикоррозийным покрытием. Конфигурация поддона зависит от типа и размеров вентилятора.
Частотные преобразователи

Тягодутьевые машиныРегулирование работы тягодутьевых машин (схема управления потока, изменение частоты вращения ротора, управление тягой дымососа). Преимущества использования ЧП: улучшение тяги, экономия энергии, защита узлов от перегрузок, управление с высокой точностью.
Датчики температуры рабочей среды

Различные типы вентиляторовДатчик устанавливается в месте, указанном в рабочей документации. Во многих случаях – это воздуховод или дымовая труба.
Воздушные фильтры

Осевые, канальные, крышныеЗащита от попадания пыли и других примесей в воздуховод и в корпус вентилятора.
Категория 2.

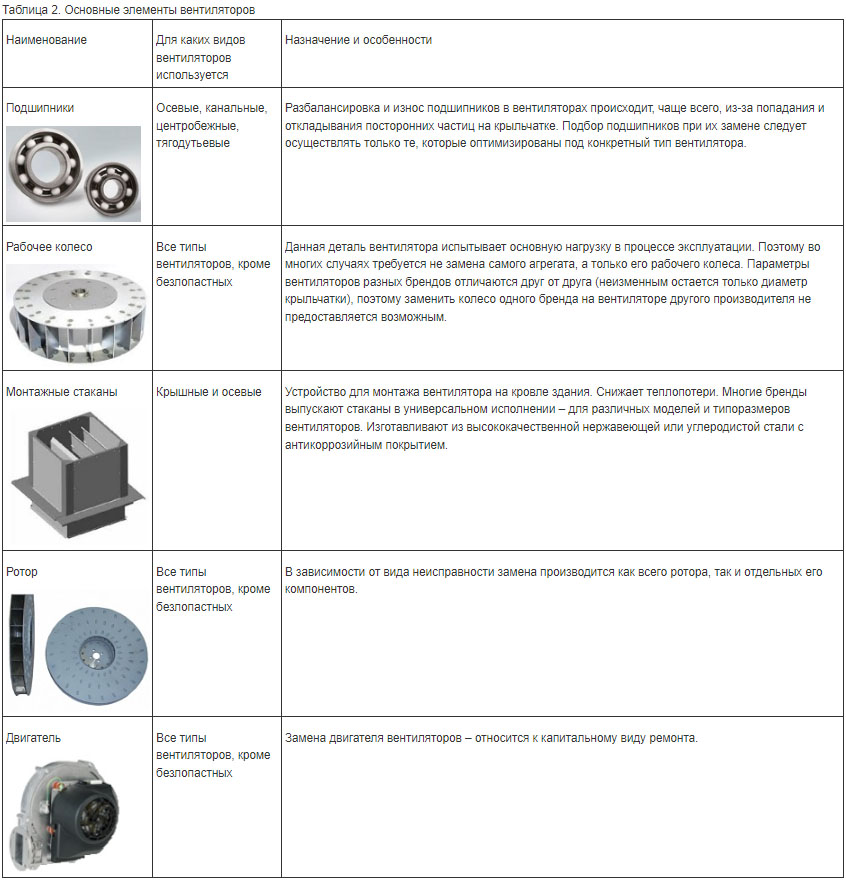

В данную категорию попадают непосредственно детали вентиляторов, которые подлежат замене в случае поломки или износа.



Практически все производители выпускают в продажу промышленные вентиляторы с минимальным набором комплектующих запчастей. Как правило, такой набор включает комплект элементов для стандартного монтажа, которые не являются деталями самого агрегата и в случае необходимости могут быть заменены аналогами.

Замена и подсоединение комплектующих деталей к основным узлам вентилятора выполняется, согласно проекта или плана системы вентилирования. Все запчасти выпускаются определенных типоразмеров, в соответствии с международными стандартами. Многие производители производят универсальные комплектующие, которые можно использовать для определенных моделей вентиляторов различных брендов. Например, гибкие переходники или вентиляционные решетки для канальных вентиляторов.
