Для заказа направьте нам запрос в свободной форме или пришлите заполненный опросный лист.

Качественные промышленные вентиляторы – залог успешного существования любого предприятия, независимо от его сферы деятельности. Но тут важно понимать, что заказать и купить дорогостоящее оборудование от известных брендов – это лишь половина успеха. Большое значение имеет правильное проектирование и монтаж вентиляторов, которые напрямую зависят от полноты и точности исходных данных, которые были взяты для заказа техники. Неправильные расчеты и подбор оборудования могут привести к нарушению технологических процессов, сбоям в подаче чистого воздуха в производственные цеха, возникновению аварийных ситуация в системах дымоудаления и т.д. А это простой в работе, лишние трудозатраты, расходы на повторное проектирование, закупку и монтаж электроприборов.

Поэтому специально для удобства заказчиков и для получения достоверных данных производители вентиляторов разрабатывают опросные листы для расчета моделей. У многих поставщиков данный документ имеет другое название – Бланк заказа.

Опросный лист – это своего рода анкета, на вопросы которой должен ответить заказчик. Полноценные и развернутые по смыслу ответы дадут возможность производителю или инжиниринговой компании подобрать требуемое оборудование, наиболее точно отвечающее запросам Заказчика. Указание неверных данных может привести к ошибочным результатам, за которые производитель ответственности не понесет. В затруднительных случаях, когда Покупатель не может самостоятельно указать какие-либо расчетные или технические данные, рекомендуется связаться с поставщиком вентиляторов для уточнения или получения помощи.

Стандартный опросный лист на подбор любого типа вентилятора содержит несколько разделов с вопросами. Как правило, в первом разделе Заказчик указывает наименование предприятия, адрес, реквизиты и контакты, по которым можно связаться с представителем Заказчика. Следующие разделы могут иметь некоторые отличия в вопросам, о которых мы расскажем ниже.

Конструкция данного типа вентиляторов отличается простотой и небольшими размерами. Во многих случаях их применяют там, где нет возможности использовать центробежные вентиляторы.

В опросном листе в том разделе, где необходимо указать параметры выбираемого оборудования для Поставщика, следует указать желаемый типоразмер:

Различают три основных типа осевых вентиляторов: с направляющими лопастями, агрегат лопастного типа, агрегат лопастного типа в цилиндрическом корпусе. Так, лопастные вентиляторы без корпуса чаще всего применяют в качестве вытяжных вентиляторов, а также в составе градирен и осушителей. Агрегат в цилиндрическом корпусе выдает более высокий КПД, чем первый вариант, поэтому его применяют в составе вытяжных систем с длинными воздуховодами. Если требуется вентилятор, создающий высокое давление на выходе, выбирают агрегат с направляющими лопатками. Этот тип наиболее энергоэффективен. Также, можно указать дополнительно количество лопастей осевого вентиляторы

Тип конструктивного исполнения промышленных агрегатов для применения в различных климатических районах, а также краткое обозначение такого исполнения указаны в государственном стандарте 15150-69: У1, У2, УХЛ1.

Исполнение вентилятора: коррозионностойкое, общепромышленное, коррозионностойкое взрывозащищенное, взрывозащищенное.

Информацию о двигателе: тип корпуса, мощность и число полюсов.

Также, указываются величины таких параметров, как: производительность, давление (полное, статическое). Дополнительно Заказчик может указать любую информацию об оборудовании, которую он посчитает нужной, в том числе желаемую комплектацию или специальные требования, нужны ли в комплекте поставки приборы контроля давления и подачи.

Агрегаты данного типа производят высокое давление и способны работать в сложных условиях. Ввиду большого количества модификаций они широко применяются для решения различных задач. Соответственно, насколько полноценно будут даны ответы в Бланке заказа и указаны дополнительные требования и пожелания, настолько точно производитель подберет требуемые модели.

Опросный лист на радиальные (центробежные) вентиляторы несколько отличается от опросного листа для осевых агрегатов по содержанию. А именно:

Наиболее важный пункт Бланка заказа. Следует указать диапазон рабочих режимов: производительности и давления.

Исполнение агрегата: коррозионностойкое, взрывозащищенное для IIC только водород, общепромышленное, коррозионностойкое взрывозащищенное, взрывозащищенное, взрывозащищенное коррозионностойкое, взрывозащищенное коррозионностойкое для IIC только водород.

Климатическое исполнение и категория размещения агрегата.

Конструктивное исполнение – схема сборки.

Параметры рабочего колеса: частота вращения и тип исполнения: однодисковое, бездисковое, двухдисковое, трехдисковое. Выбор модификации осуществляют в соответствии с условиями эксплуатации: для перемещение сред с включением твердых частиц, чистого воздуха в широком диапазоне давлений, дыма и т.д..

Рабочие параметры двигателя (мощность, число полюсов, частотное регулирование).

Вращение (правого или левого вращения).

Для специального использования следует выбрать подкласс: мельничные, тягодутьевые, шахтные, взрывозащищенные, коррозионностойкие.

По создаваемому давлению (низкого, среднего, высокого)

Дополнительная информация.

Заказ тягодутьевых машин имеет свою специфику. Ввиду того, что данные агрегаты используются от транспортировки продуктов горения и различных летучих химических составов при высоких температурах, к подбору дымососв следует отнестись достаточно ответственно.

Бланк заказа тягодутьевых машин включает следующие вопросы:

В данном документе необходимо наиболее точно отобразить желаемые эксплуатационные и конструктивные особенности шахтных вентиляторов.

Таблица:

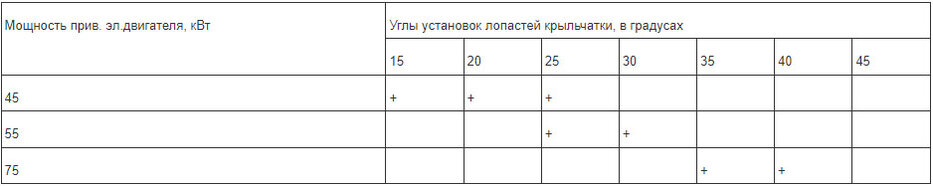

Таблица. Для подбора приводного электродвигателя (ответы на вопросы 3, 4)
