Завод Вентилятор (г. Санкт-Петербург) специализируется на разработке, серийном производстве и реализации широкого спектра промышленного оборудования для систем вентиляции, кондиционирования и отопления общегражданских, жилых зданий и промышленных сооружений

Более чем 10-летний опыт работы, совершенствование парка современного высокотехнологичного производства позволяют постоянно улучшать характеристики, расширять номенклатурную линейку выпускаемой продукции.

Завод Вентилятор выпускает промышленные вентиляторы низкого, http://ventilator.spb.ru/produkciya/ventilyatory_promyshlennye/radialnye/vcp_7-40/ и http://ventilator.spb.ru/produkciya/ventilyatory_promyshlennye/radialnye/vc_6-20/, в том числе: http://ventilator.spb.ru/produkciya/ventilyatory_promyshlennye/radialnye/vr_8075/, http://ventilator.spb.ru/produkciya/ventilyatory_promyshlennye/osevye/vo_06-300/, крышные, http://ventilator.spb.ru/produkciya/ventilyatory_promyshlennye/kanalnye_ventilyatory/ и пылевые вентиляторы в общепромышленном, взрывозащищенном, жаростойком и других исполнениях. Для систем дымоудаления вытяжной вентиляции изготавливаются осевые вентиляторы дымоудаления, http://ventilator.spb.ru/produkciya/ventilyatory_promyshlennye/dymoudalenie/vr_80-75_du/ и http://ventilator.spb.ru/produkciya/ventilyatory_promyshlennye/dymoudalenie/vkr_du/. Для подачи воздуха и воздушных смесей в топки котельных агрегатов производятся http://ventilator.spb.ru/produkciya/tyagodutevye_mashiny/dn/ и http://ventilator.spb.ru/produkciya/tyagodutevye_mashiny/d/. Налажен выпуск отопительного оборудования: калориферы, агрегаты воздушно-отопительные и паровые. С 2012 года работает филиал по продаже оборудования в г. Екатеринбурге.

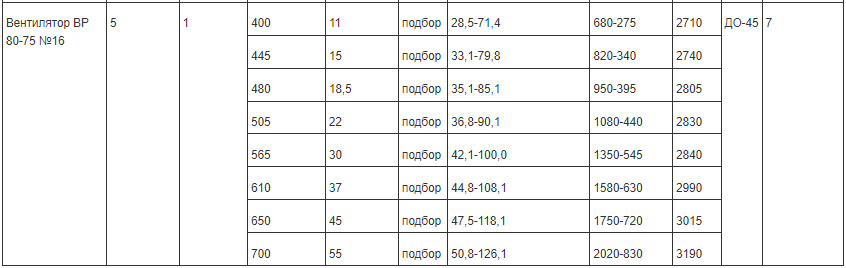

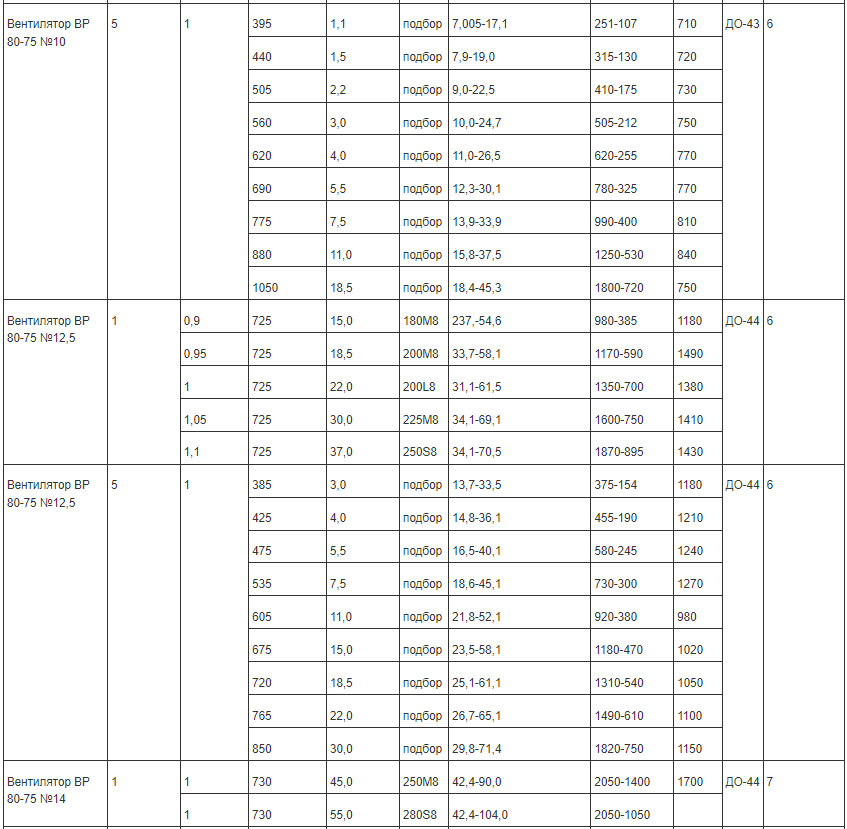

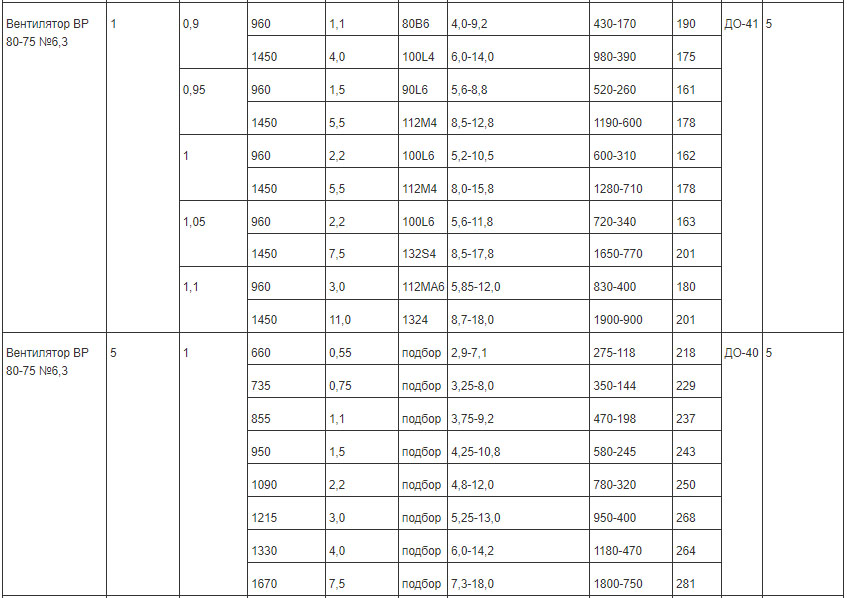

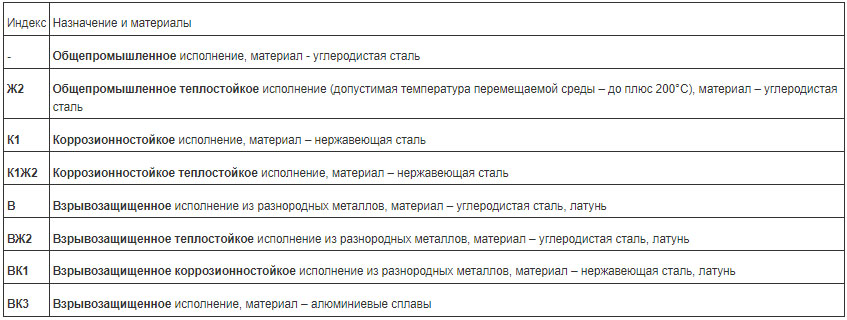

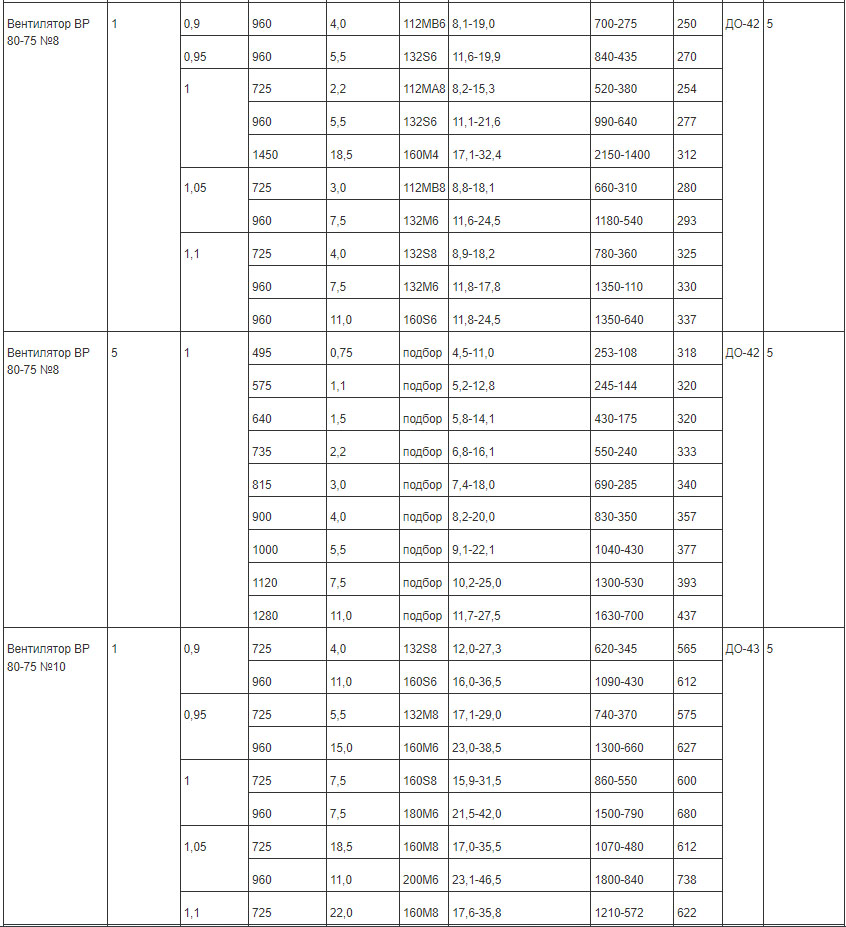

Вентиляторы радиальные ВР 80-75 низкого давления одностороннего всасывания производятся по ТУ 4861-001-85589750.

ВР 80-75 используются в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов либо устанавливаться на крыше или стенах здания. Рабочая среда – воздух с концентрацией мелкодисперсной пыли и взвешенных частиц до 100 мг/м.куб. Допустимая температура воздуха - до +80С. В рабочей среде не должны присутствовать липкие, взрывоопасные и волокнистые включения.

Максимально эффективны при работе в климатических регионах У и Т при температуре окружающей среды -40…+40С по 2 и 3 кат. размещения. При защите двигателя от внешних факторов допускается использовать вентиляторы в условиях У по 1 кат. размещения. Могут эксплуатироваться в регионах с повышенной сейсмоактивностью. Производятся по двум конструктивным схемам: прямое соединение рабочего колеса с приводом (схема 1); соединение рабочего колеса с приводом посредством ременной передачи (схема 5).

Используются в приточных системах вентиляции стационарного исполнения для нагнетания воздуха внутрь помещений. Применяются также в составе технологических промышленных установок. Рассчитаны на работу с воздухом или газовоздушными смесями, в которых предельная концентрация взвешенной пыли -не более 100 мг/м3. Максимально допустимая температура перемещаемой рабочей среды +80С.

ВР 132-30 предназначены для работы в условиях климата У и Т по 2 и 3 категории размещения. Допустимый температурный диапазон эксплуатации – от -40 до +40 град. Цельсия. При условии защиты электропривода могут быть размещены по кат. У1.

Выпускаются по двум конструкционным схемам:

По направлению вращения колеса вентиляторы ВР 132-30 делятся на левые и правые.

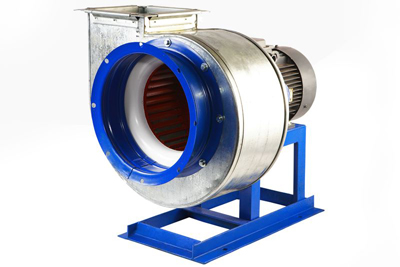

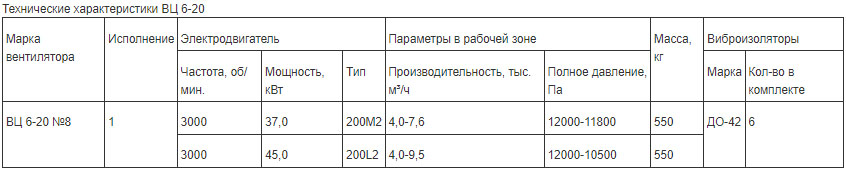

ВЦ 6-20 применяется для нагнетания воздуха в вентиляционные системы и системы кондиционирования стационарного типа, для использования в технологических процессах и в других производственных и санитарно-технических целях. Конструкция рассчитана на перемещение обычных воздушных сред и неагрессивных, невзрывоопасных газовоздушных смесей температурой до +80 градусов, содержанием пыли до 100 мг/куб.м, без волокнистых/липких компонентов.

Эффективны при эксплуатации в умеренном (тропическом) климате, температуре в пределах -40… +40 градусов, 2 и 3 категории размещения. Возможно использование в зонах с повышенной сейсмической опасностью.

Конструктивное исполнение вентиляторов ВЦ 6-20 (№8) подразумевает один вариант: 1-ю схему, рабочее колесо прибора напрессовывается непосредственно на вал его электродвигателя.

Аналогом ВЦ 6-20 является ВЦ 6-28, радиальный, высокого давления, одностороннего всасывания.

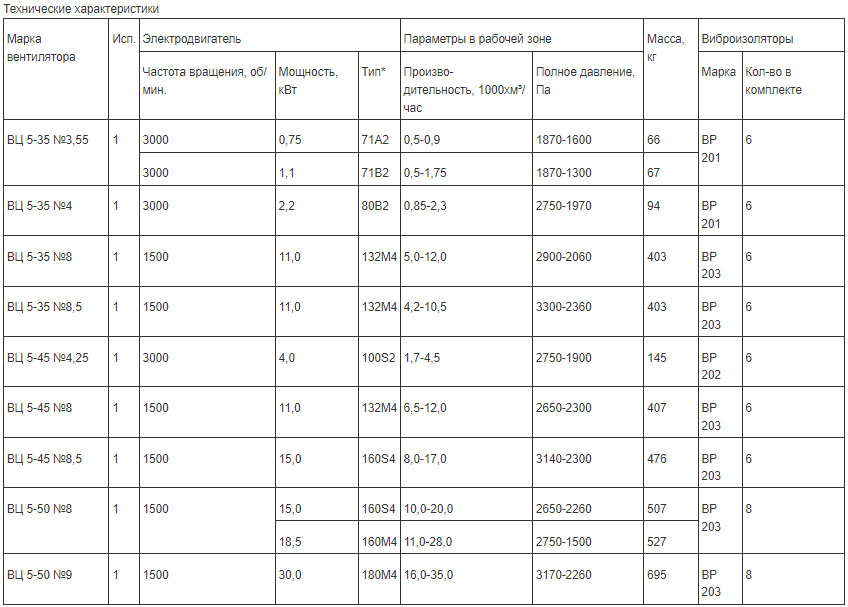

ВЦ 5-35, 5-45, 5-50 используются для установки в вентиляционных системах стационарного типа, в системах отопления, кондиционирования помещений; в пневмотранспортных системах пищевой промышленности, перемещающих сыпучие/гранулированные материалы; в других производственных системах, технологических установках. Рассчитаны на перемещение неагрессивных воздушных, газопаровоздушных сред, имеющих температуру до 80 градусов, содержащих до 0.1 г/куб.м твердых примесей, без липких и/или волокнистых включений. Эффективны при эксплуатации в зонах с умеренным, тропическим климатами, 2-3 категорий размещения. Возможна эксплуатация в сейсмоопасных зонах.

Выпускаются в одном конструктивном исполнении: 1-я схема –раб. колесо располагается на валу двигателя.

Эксплуатируются в сооружениях различного, преимущественно промышленного, назначения. Устанавливаются в стационарных системах вентиляции, кондиционирования, отопления, используются с разнообразными установками в производственных/ санитарно-технических целях.

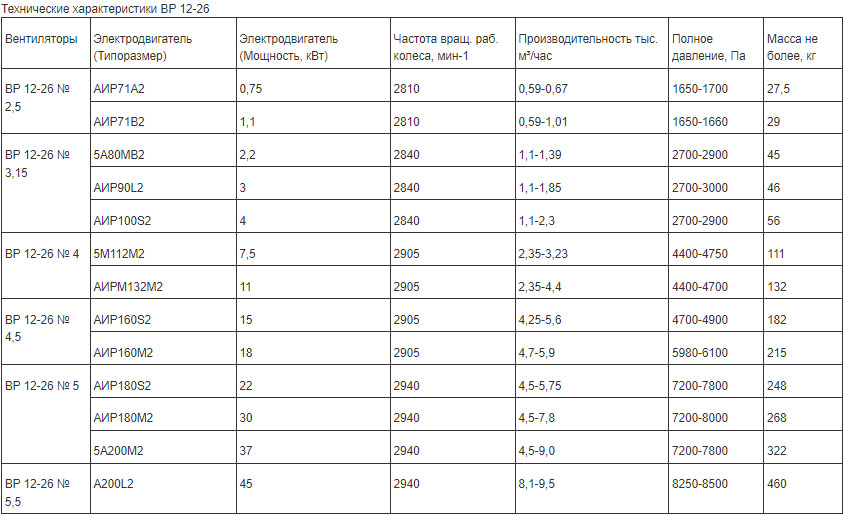

ВР 12-26 общепромышленного назначения разработаны для перемещения воздушных потоков, неагрессивных газовоздушных смесей без липких/волокнистых частиц, с запыленностью до 0.1 г/куб.м. Предельно допустимая температура перемещаемых воздушных/ газовоздушных потоков для приборов стандартного исполнения составляет +80 градусов, для тепло-, жаростойких – 200 градусов.

Эксплуатация рекомендована в зонах с умеренным либо тропическим климатом, 2-3-я категории размещения. Монтаж по 1-й категории допустим при условии эффективной защиты от внешних воздействий электродвигателя устанавливаемого прибора. Температура внешней среды: допустимый диапазон +40…-40 град.

Аналогом ВР 12-26 является ВР 240-26, ВПВ-ВД.

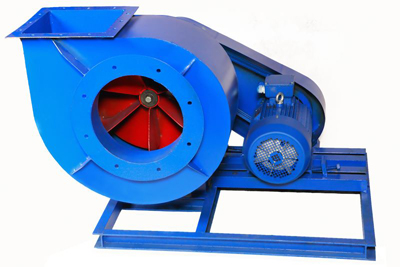

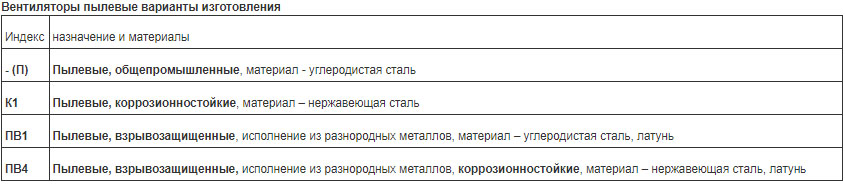

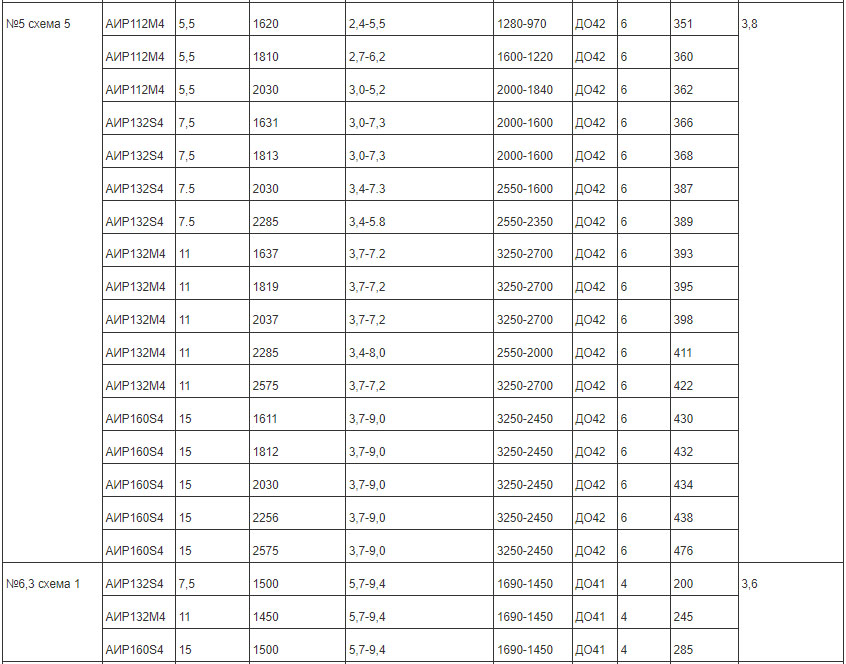

ВЦП 7-40 среднего давления одностороннего всасывания изготавливаются в двух исполнениях: правого и левого вращения (относительно привода).

Пылевые вентиляторы ВЦП 7-40 эксплуатируются как в системах вентиляции общего назначения, так и в составе различных технологических систем: в пылеочистных установках, в системах пневматической транспортировки сыпучих материалов, при производстве железобетонных изделий, для удаления металлической стружки и опилок из зон резания станочного оборудования, а также в других производственных и санитарно-технических целях.

Вентиляторы радиальные ВЦП 7-40 могут применяться при работе с воздушной и газовоздушной средой, концентрация загрязнения которой не превышает 600 г/м.куб. Предельно допустимая температура рабочей среды - +80 град. Цельсия. Наличие в воздухе взрыво- , огнеопасных, липких, волокнистых и химически агрессивных по отношению к металлам компонентов не допускается. Рассчитаны на работу в климатических условиях У и Т по 2 и 3 кат. размещения при температуре окружающего воздуха -40…+40С.

Выпускаются по двум конструктивным схемам присоединения привода к рабочему колесу центробежного вентилятора:

Вентиляторы осевые ВО 06-300 предназначены для вентиляционных, отопительных систем зданий и сооружений разного функционального назначения. Ими могут комплектоваться градирни, охладительные/сварочные установки, сушильные шкафы, покрасочные камеры, др. Рассчитаны на эксплуатацию в климатических условиях У и Т при температуре от -40 до +40-45 градусов 2-й и 3-й категорий размещения. Могут использоваться в сейсмоопасных зонах.

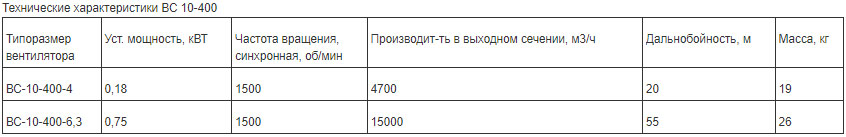

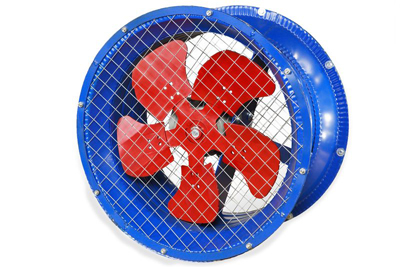

Вентиляторы осевые ВС 10-400 низкого давления струйного типа используются для локального проветривания, вентиляции просторных помещений любого назначения. Применяются в помещениях с постоянным скоплением людей, для локального вентилирования отдельных зон, проветривания (или сушки) туннелей, складов, цехов, охлаждения промоборудования и пр. Могут эксплуатироваться как без воздуховодов, так и в общей вентиляционной системе. Выпускаются для эксплуатации в зонах с умеренным климатом, 2-3-я категории размещения.

Число загнутых лопаток в рабочем колесе – 5-6 шт.

Дальнобойность разных модификаций и типоразмеров от 20 до 55 м. Варианты исполнения:

- по способу монтажа: настенная, напольная и подвесная конструкция.

- по материалам изготовления: углеродистая сталь (ВС общего назначения), нержавеющая сталь (ВС коррозионностойкие), сплавы алюминия, разнородные металлы (ВС взрывозащищенные).

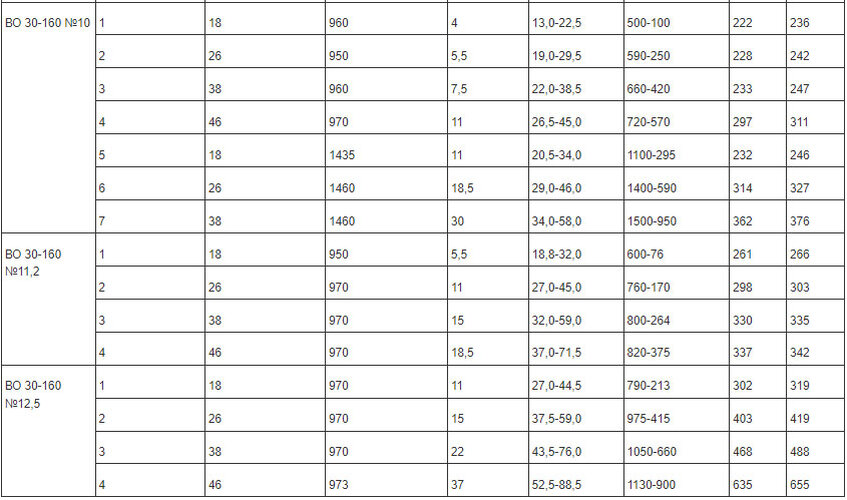

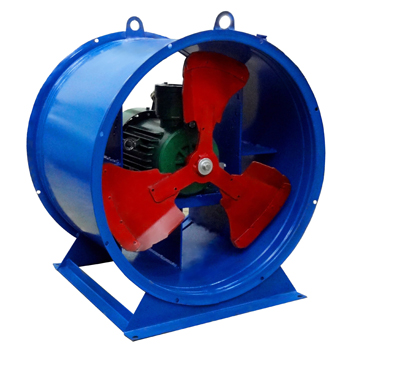

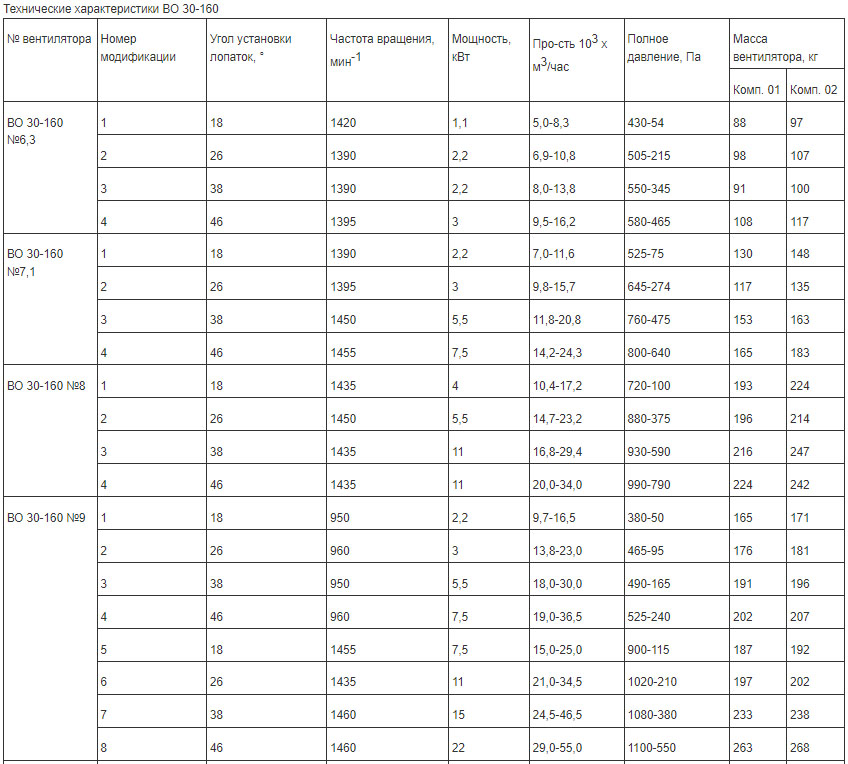

ВО 30-160 – осевой вентилятор c относительным диаметром втулки, достигающим 70% от диаметра самого рабочего колеса. Возможность устанавливать лопатки (в количестве 16 штук) под различными углами обеспечивает устройству широкое разнообразие режимов работы. ВО 30-160 комплектуется направляющим аппаратом и диффузором, корректирующими скорость потока воздуха на выходе и его давление .

ВО 30-160 используются для установки в системах дымоудаления производственных, общественно-административных зданий. ВО 30-160 выпускаются в У и Т климатическом исполнении 2-3-й категорий размещения, рассчитаны на эксплуатацию при температурах в диапазоне от -40 до +40-45 градусов.

Варианты исполнения:

- по материалу изготовления: углеродистая сталь (ВО общего назначения), разнородные металлы (коррозионностойкие, взрывозащищенные ВО).

- в зависимости от способа крепления устройства:

фланцевое (компоновка 1),на стойке (компоновка 2).

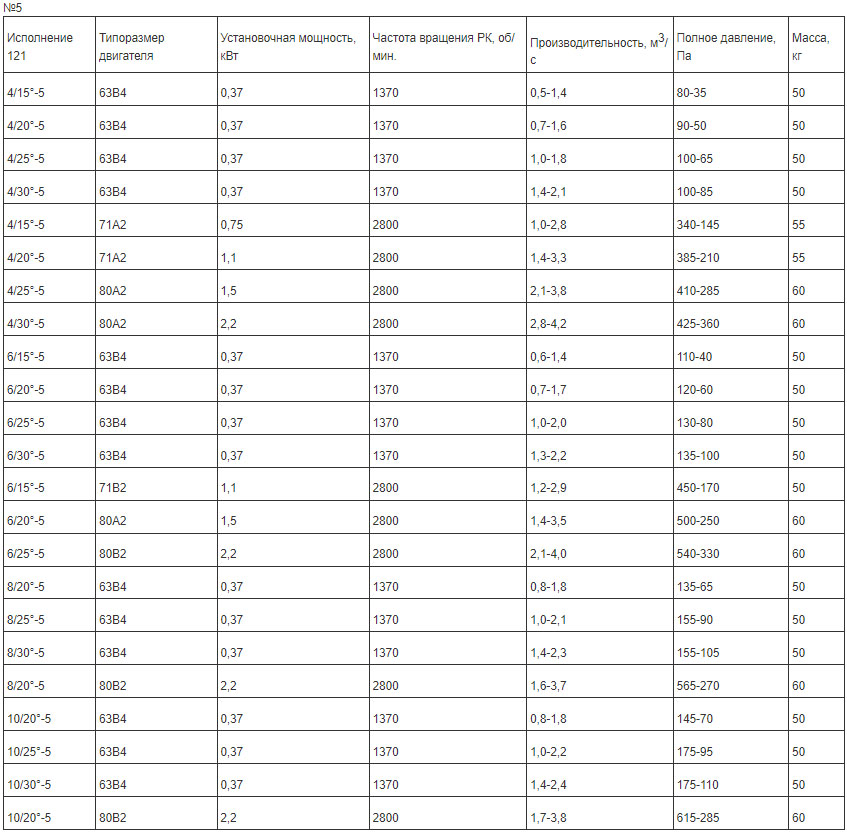

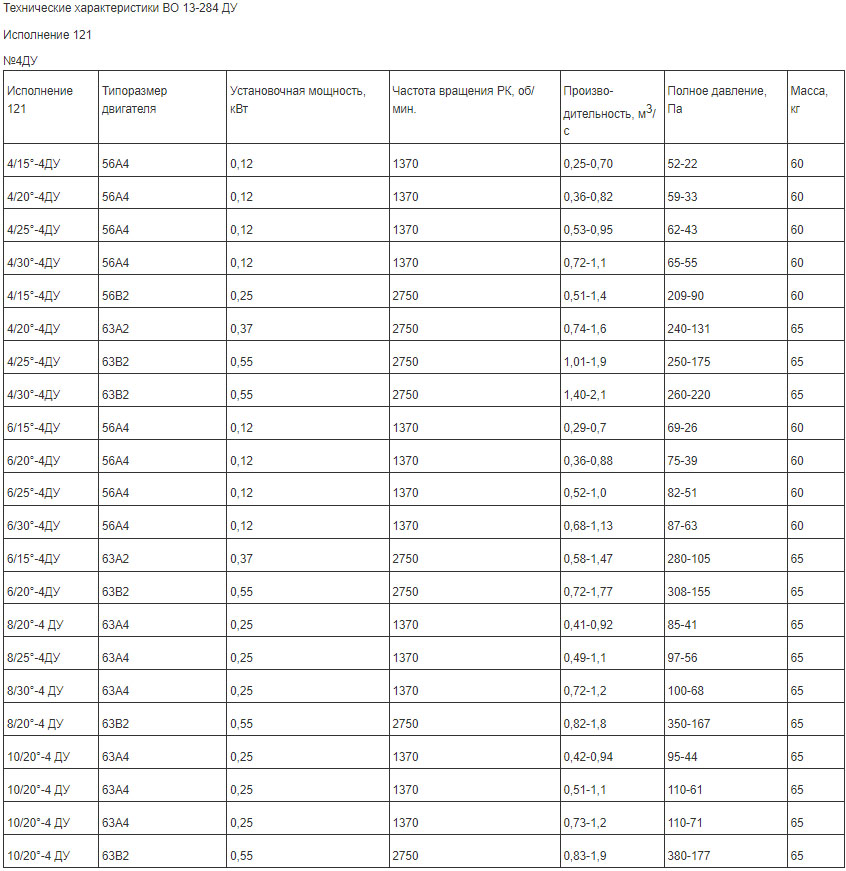

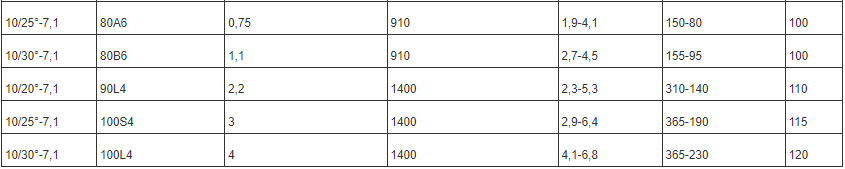

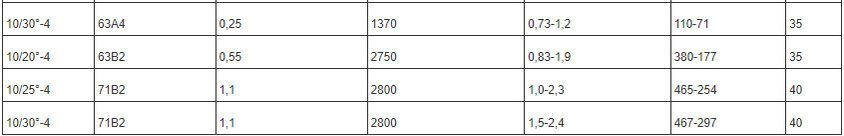

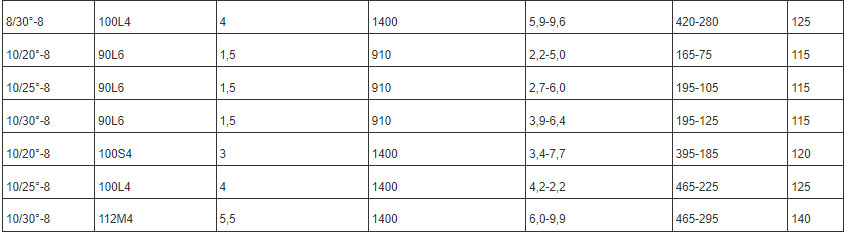

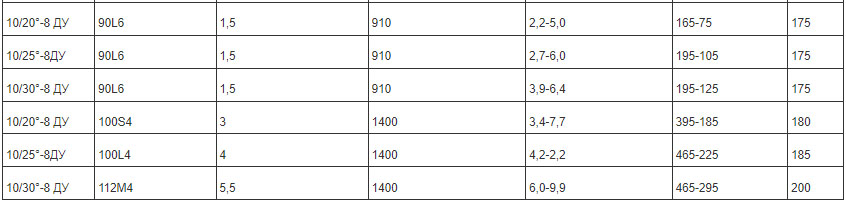

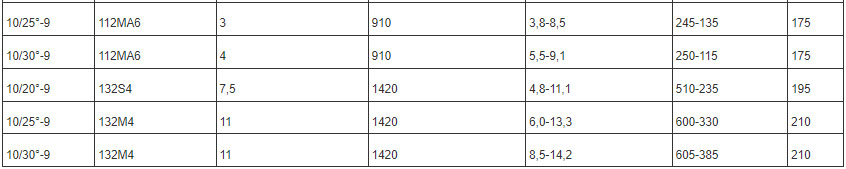

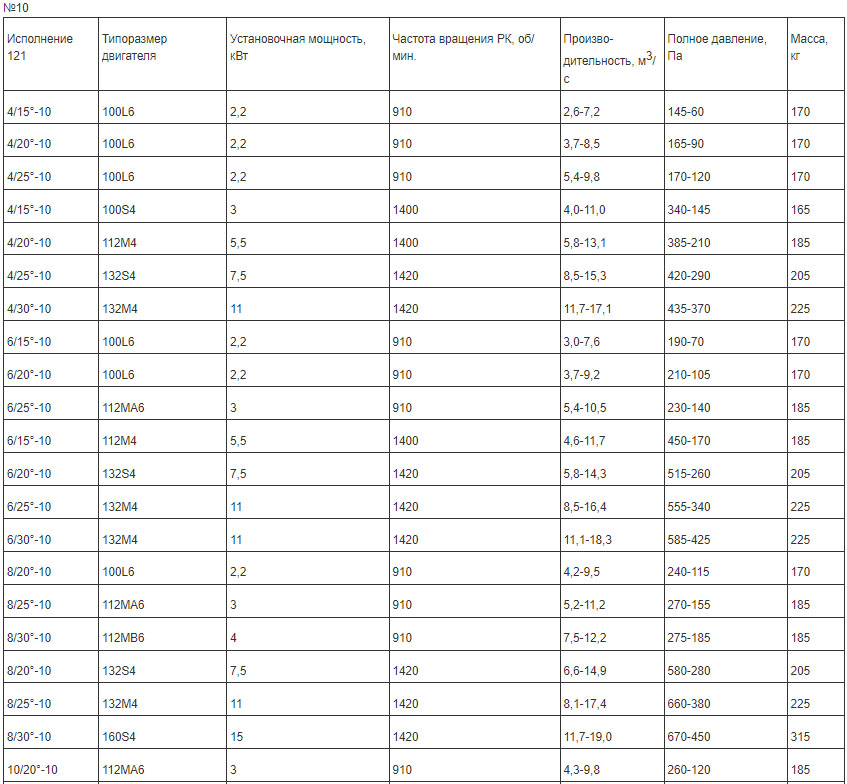

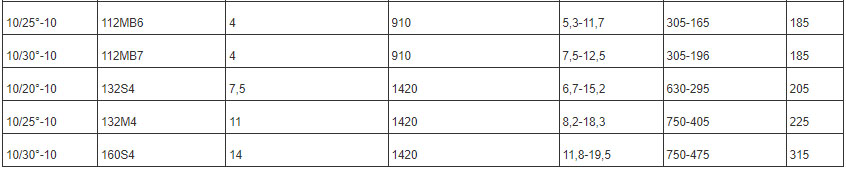

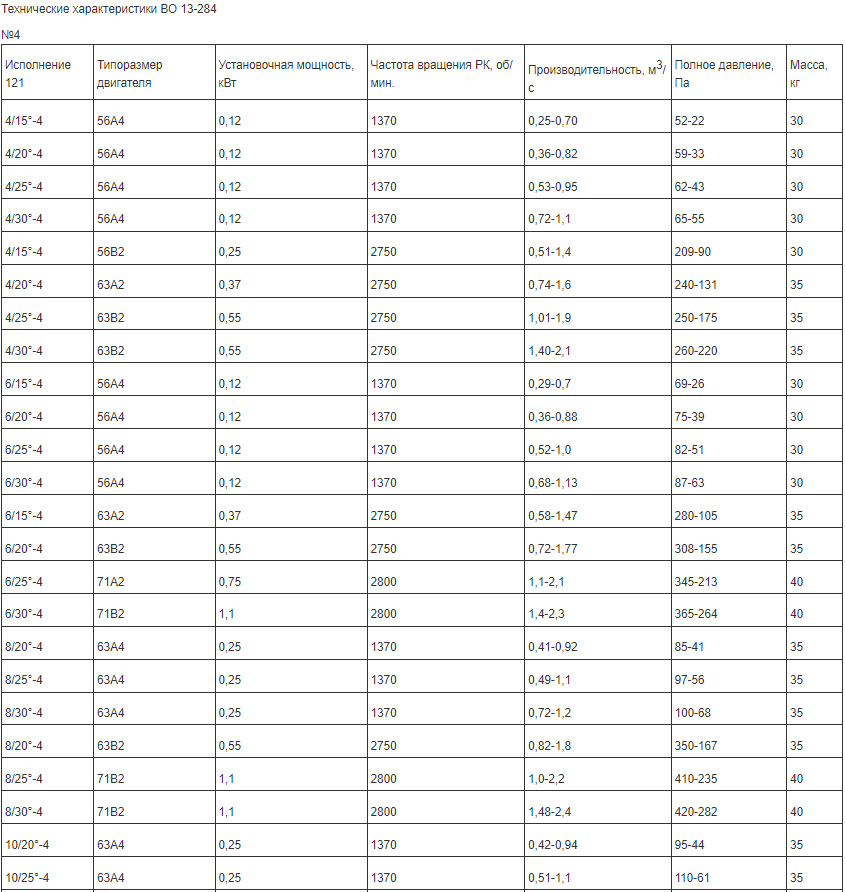

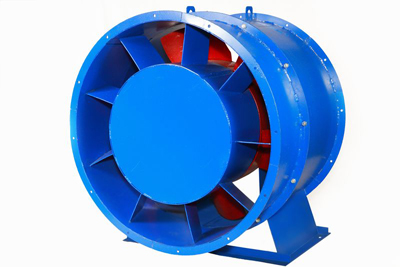

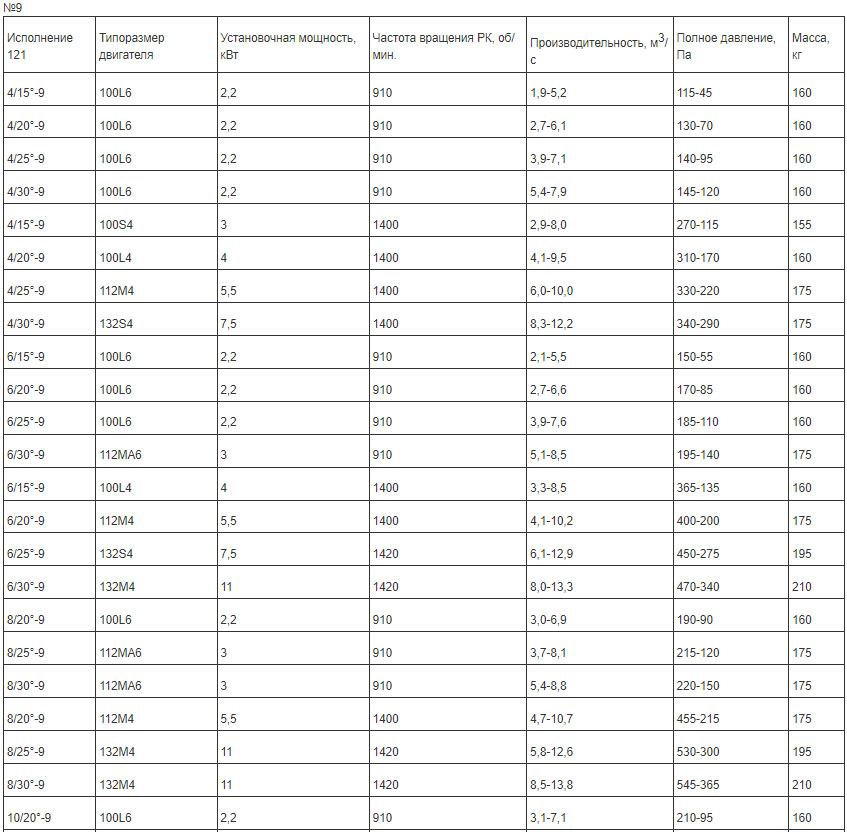

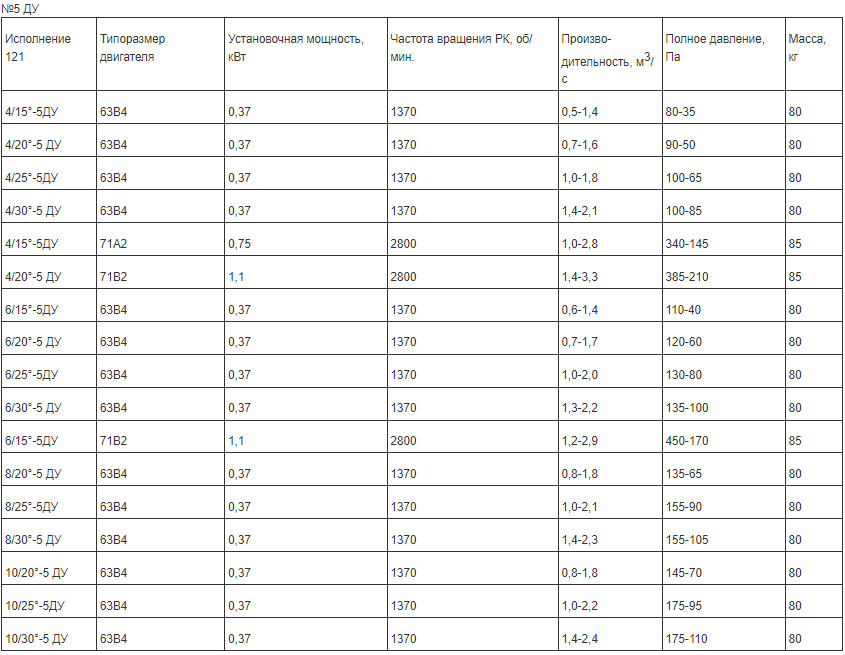

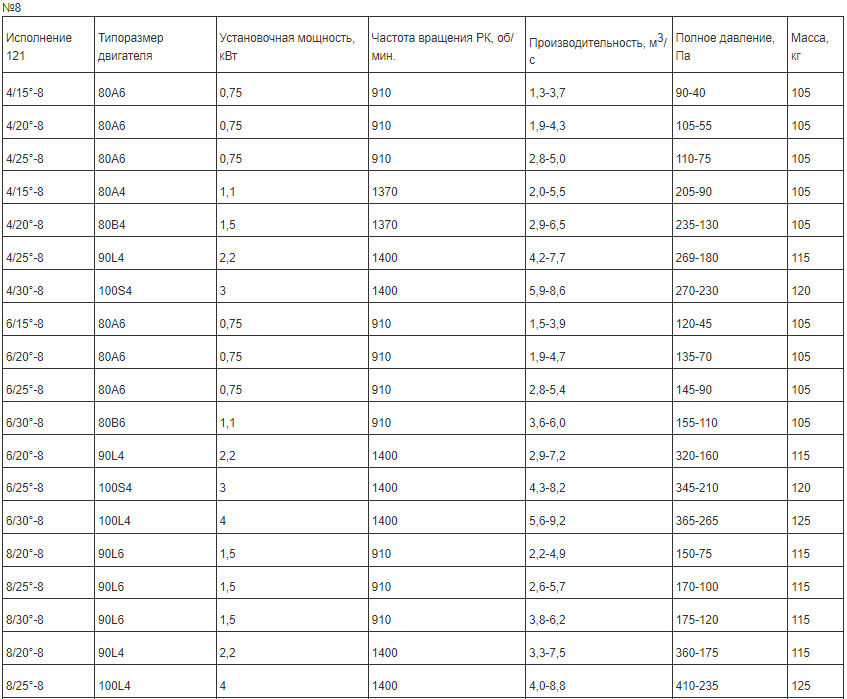

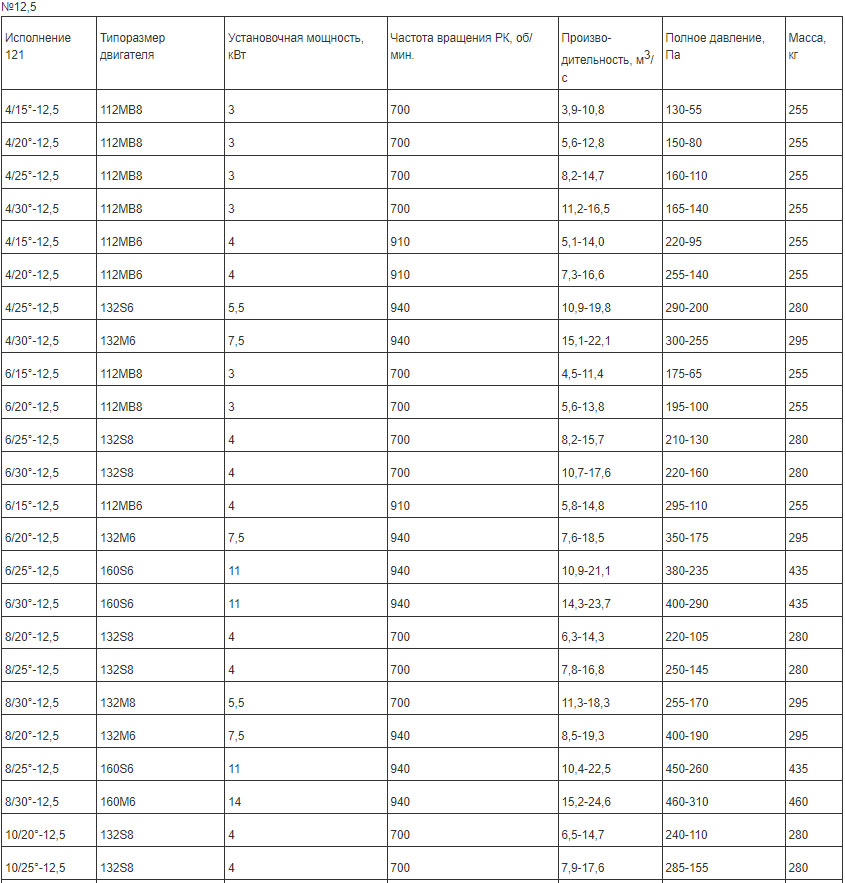

ВО 13-284 разработаны для создания искусственной тяги в системах вентиляции и http://ventilator.spb.ru/produkciya/ventilyatory_promyshlennye/dymoudalenie/vo_13-284du/, в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с.

Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория).

Количество лопаток ВО 13-284– от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное.

Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом.

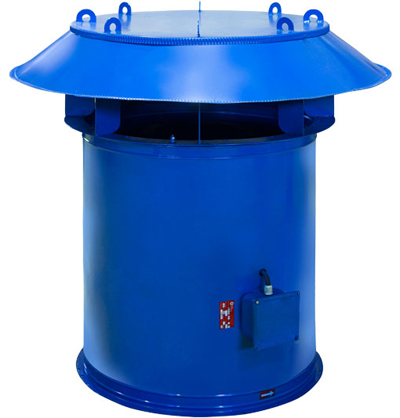

ВКОПв 25-188 устанавливаются на кровле зданий и обеспечивают прямую подачу наружного воздуха с надкровельного пространства в лестничные и лифтовые зоны, не допуская поступление дыма в эти помещения. Применение данных вентиляторов позволяет упростить вентиляционную систему и освободить рабочее пространство на техническом этаже.

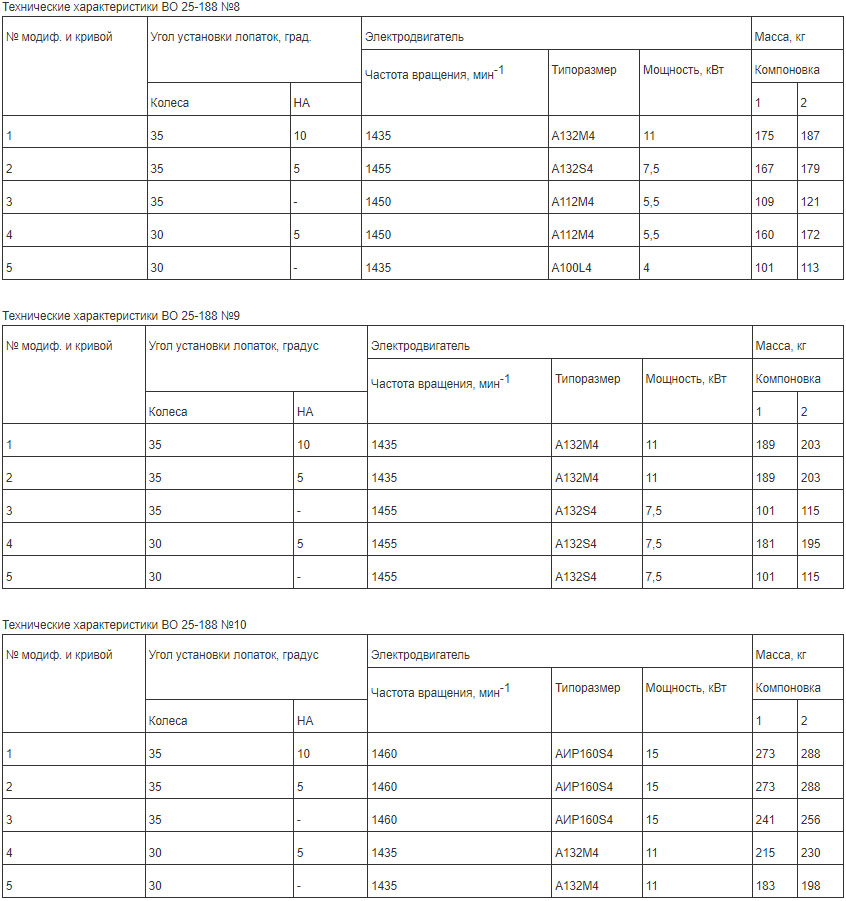

В крышных вентиляторах ВКОПв 25-188 в качестве осевых используются вентиляторы типа ВО 25-188. Входная часть агрегата выполнена в виде входной шахты, предотвращающей поступление атмосферных осадков в вентилятор и обслуживаемое помещение.

Вентилятор имеет три варианта компоновки:

компоновка 01 – с обратным клапаном который не допускает возможное перетекание воздуха наружу из помещения при неработающем вентиляторе.

компоновка 02 – без обратного клапана

компоновка 03 – стакан с обратным клапаном

Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-ой категории размещения. Температура окружающей среды от – 40°С до +45°С (от -10°С до +50°С для тропического исполнения). Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3.

ВКОПв 30-160 устанавливаются на кровле зданий и обеспечивают прямую подачу наружного воздуха с надкровельного пространства в лестничные и лифтовые зоны, не допуская поступление дыма в помещения. В крышных вентиляторах ВКОПв 30-160 в качестве осевых используются вентиляторы типа ВО 30-160. Входная часть агрегата выполнена в виде входной шахты, предотвращающей поступление атмосферных осадков в вентилятор и обслуживаемое помещение.

ВКОП 30-160 могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-ой категории размещения. Температура окружающей среды от – 40°С до +45°С (от -10°С до +50°С для тропического исполнения). Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3.

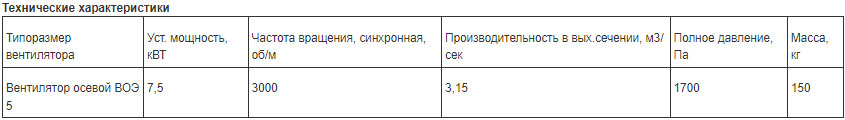

Предназначены для проветривания помещений на поверхности шахт, закрытых запыленных помещений.

ВОЭ-5 эксплуатируются в условиях умеренного (У) и тропического (Т) климата третьей категории размещения при температуре от -40ºС до +40ºС (от -10ºС до+50ºС для вентиляторов тропического исполнения).

Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 50 мг/м3.

Низкого давления. Число загнутых лопаток в рабочем колесе - 10шт.

Изготавливаются по Т У 4861-003-85589750. Предназначены для эксплуатации без воздуховодных магистралей, но при необходимости могут подключаться и к воздуховодам канальной системы вентиляции.

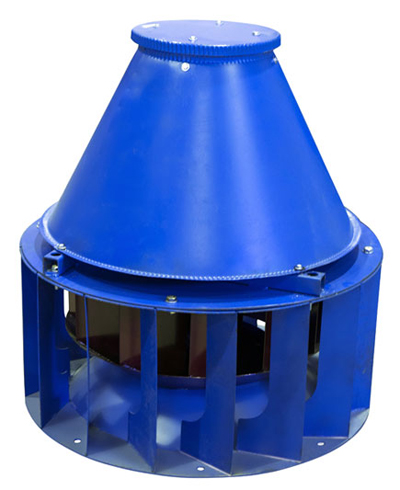

Устанавливаются на крышах зданий и сооружений и выполняют функцию вытяжной вентиляции с горизонтальным выбросом воздуха в надкровельном пространстве. Применяются в системах вентиляции жилых, общественных и административных зданий, а также производственных помещений различного назначения и выполняют функции: общеобменной вентиляции и вентиляции дымоудаления. Могут использоваться в составе технологических систем в санитарно-технических и производственных целях.

Применяются для вентиляции воздуха в зданиях и сооружениях различного назначения, используя их в вентиляционных системах вытяжного типа. Могут применяться с целью дымоудаления.

Эксплуатация рекомендована в климатических зонах с умеренным либо тропическим климатом, при внешних температурах от -40 до +40-45 градусов, 2-3-я категории размещения.

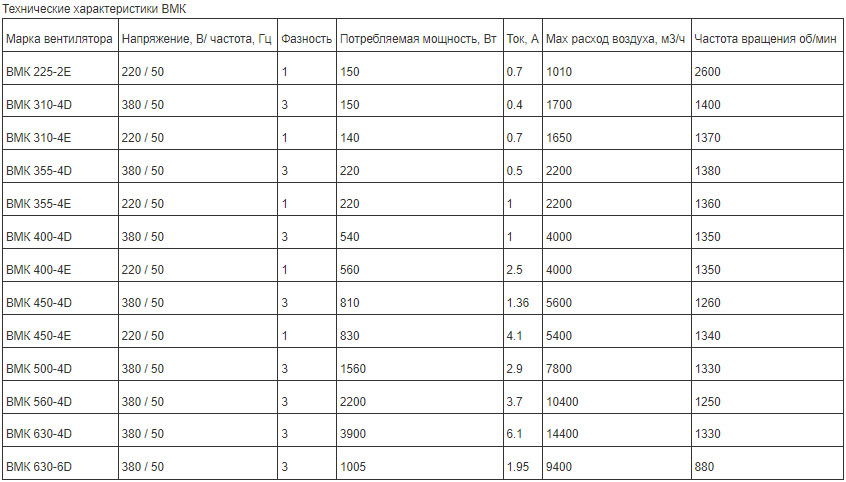

ВМК применяются в стационарных системах вытяжной вентиляции общественных, жилых, административных и производственных зданий для работы без сети или с короткой сетью воздуховодов. Устанавливаются на кровле зданий. Одно- или трехфазный асинхронный двигатель с назад загнутыми лопатками

Вентиляторы эксплуатируются в условиях умеренного климата второй категории, согласно ГОСТ 12150-69

Предназначены для перемещения невзрывоопасного газа с температурой не выше 60оС.

Допустимая температура окружающей среды от -40оС до +40оС.

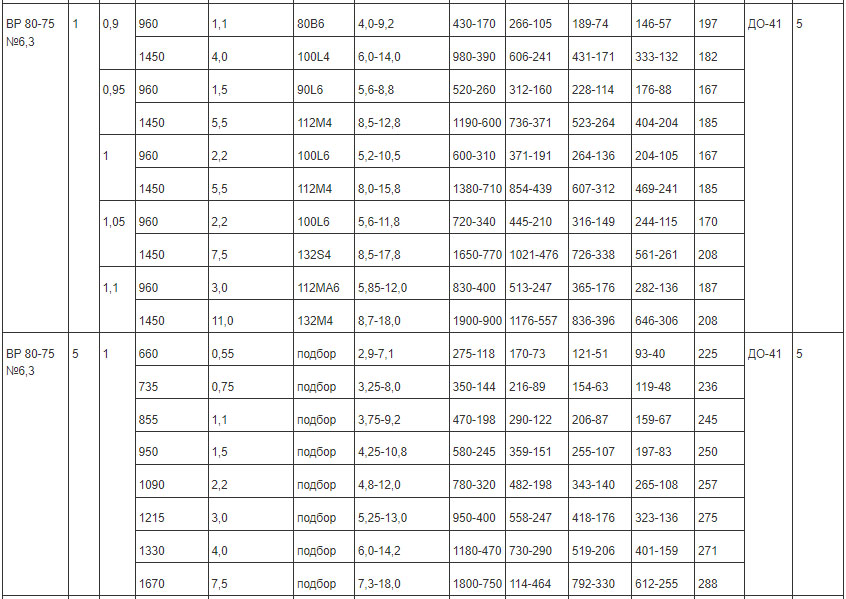

Предназначается для быстрого и эффективного удаления из помещений газовоздушных смесей с параллельным отводом из них тепла. Установка оборудования производится в аварийных вытяжных системах вентиляции стационарного типа.

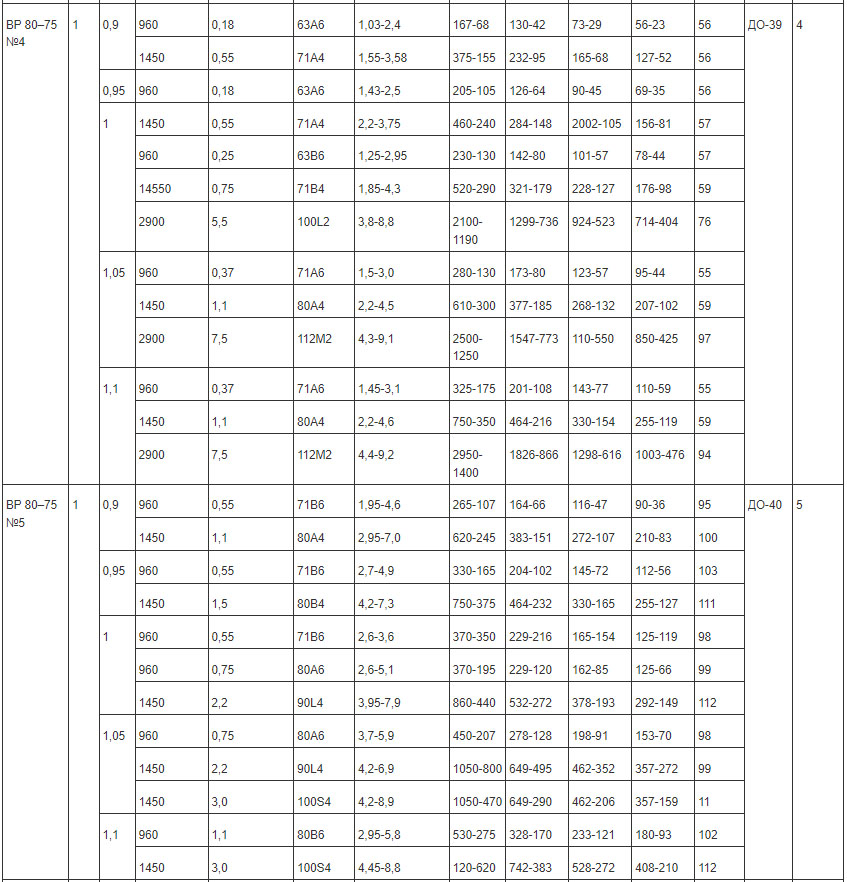

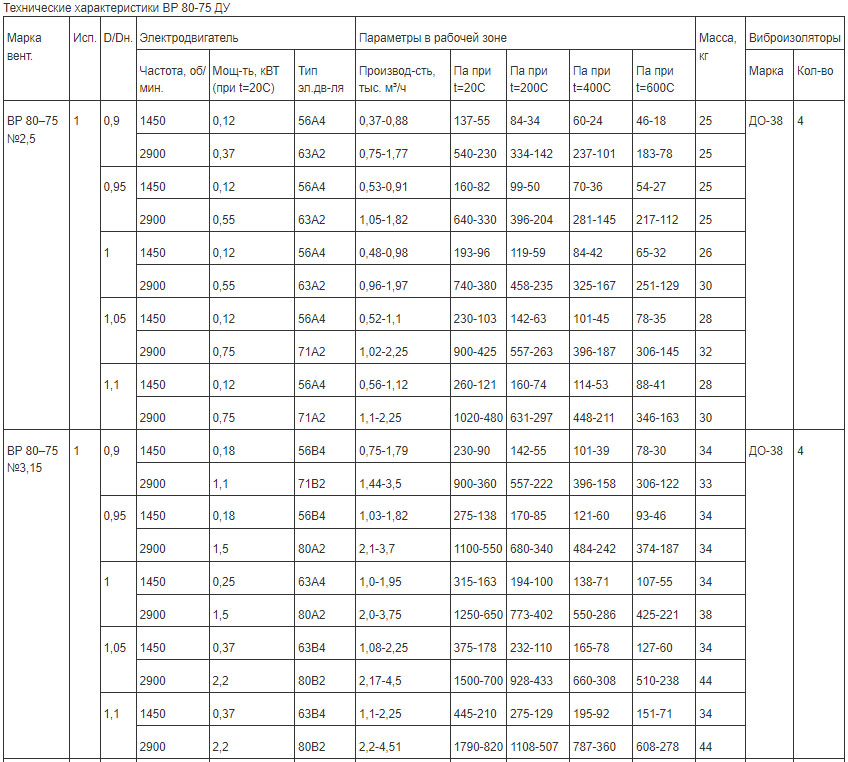

ВР 80-75 ДУ способен в течение 2 часов перемещать среды температурой до 400 градусов, в течение 1-го часа – до 600 градусов, но при этом они должны быть неагрессивными и невзрывоопасными, без липких и/или волокнистых включений, с уровнем запыленности не выше 10 мг/куб.м.

Максимально эффективен при эксплуатации в регионах с умеренным, тропическим климатами, 2 или 3 категориях размещения. Возможно использование вентилятора ВР 80-75 ДУ в зонах с повышенной сейсмической активностью. Внешняя температура – от минус до плюс 40 градусов.

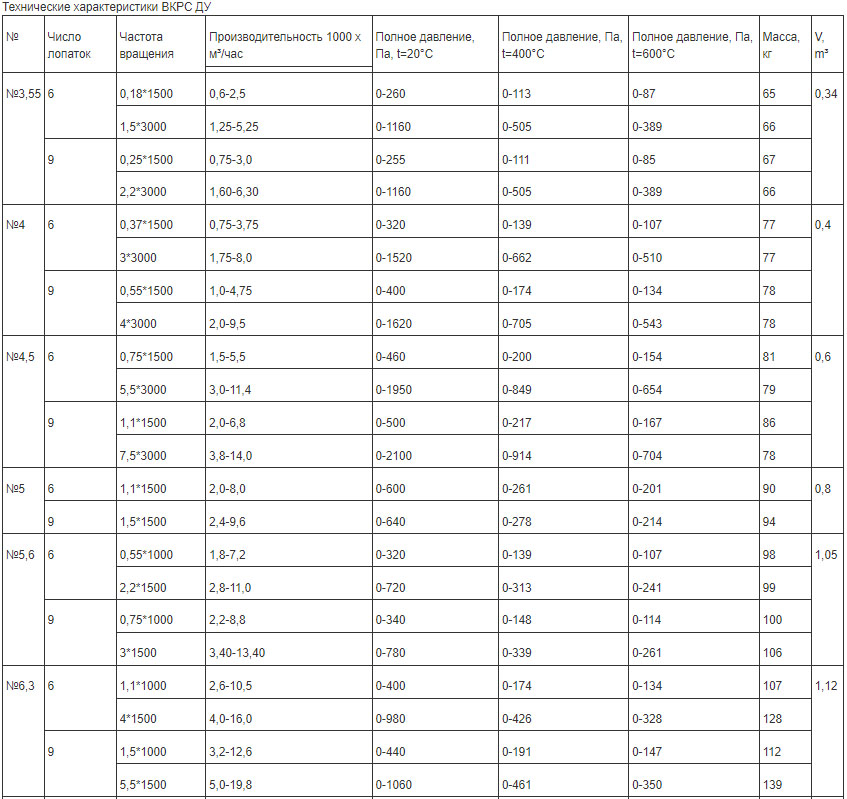

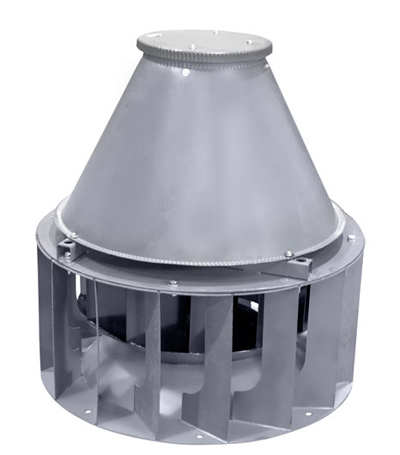

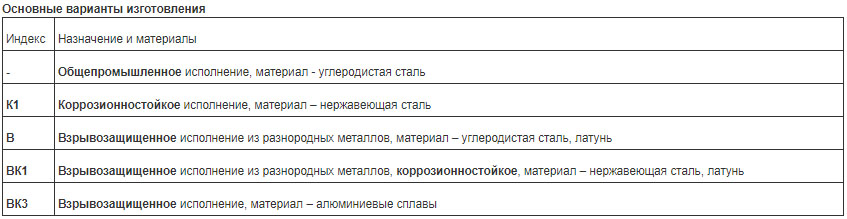

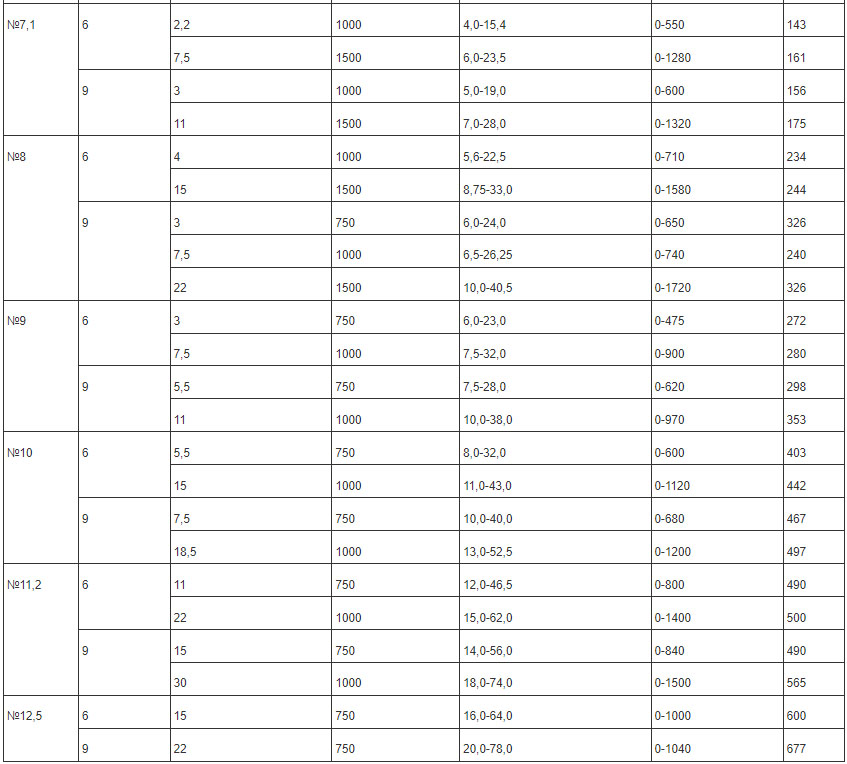

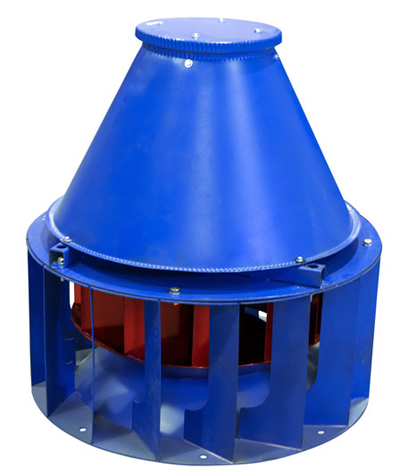

· Вентиляторы ВКРС могут комплектоваться стаканами, клапанами и поддонами

ВКРС ДУ применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения. Вентиляторы могут перемещать газовоздушные смеси с температурой до 400 °С в течение 120 минут и до 600 °С в течение 60 минут.

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69.

Температура окружающей среды от -40 до +40 °С (от -10 °С до +45 °С для вентиляторов тропического исполнения).Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 10 мг/м3.

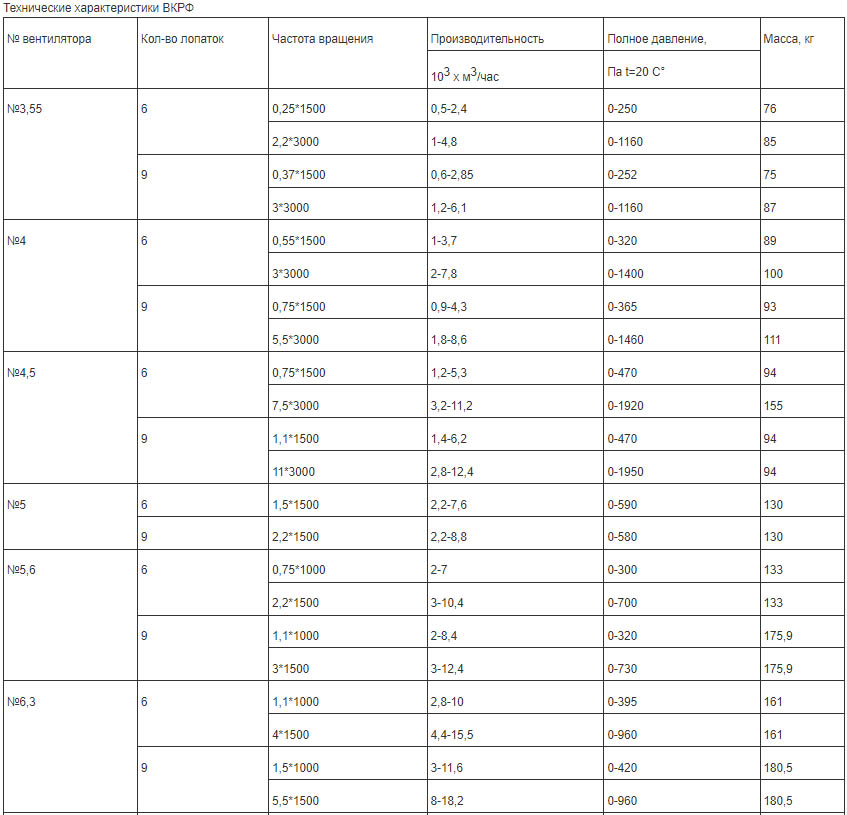

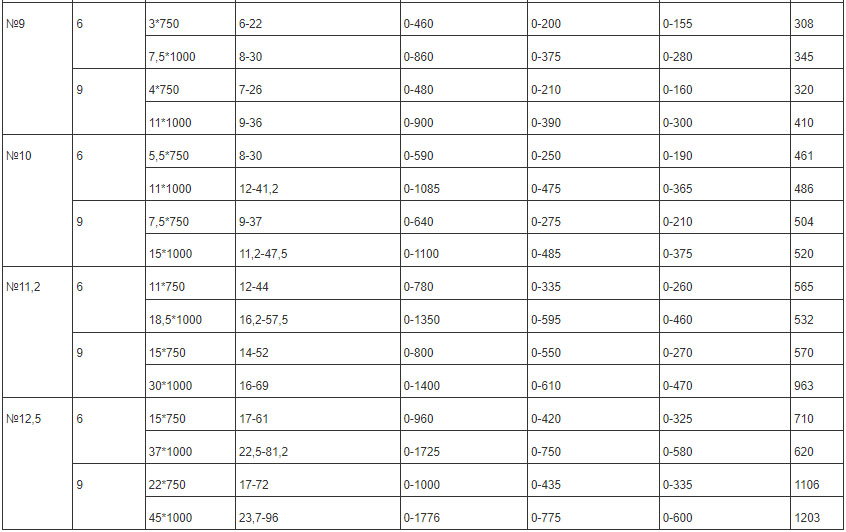

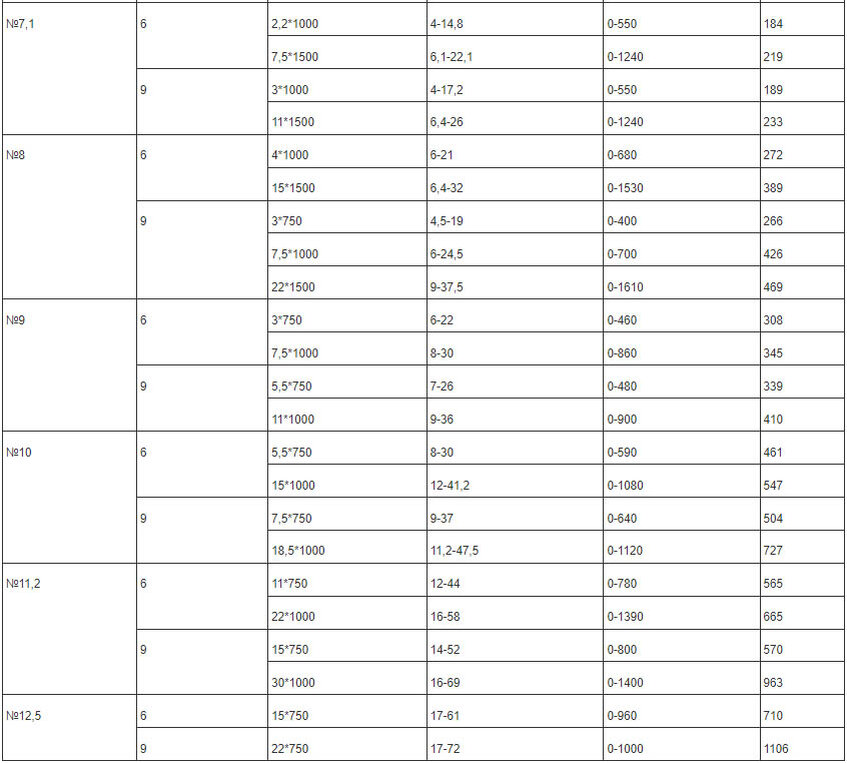

ВКРФ ДУ применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения. Вентиляторы могут перемещать газовоздушные смеси с температурой до 400 °С в течение 120 минут и до 600 °С в течение 60 минут.

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69.

Температура окружающей среды от -40 до +40 °С (от -10 °С до +45 °С для вентиляторов тропического исполнения).

Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 10 мг/м3

Предназначены для работы в составе канальных систем вентиляции и служат для генерации приточного или вытяжного воздушного потока вдоль воздуховодов. ВКК в пластиковом корпусе устанавливаются в сечение воздуховодов и не занимают много места.

Бесшумные канальные вентиляторы общего назначения рассчитаны на эксплуатацию в условиях умеренного климата по ГОСТ 15150 по второй категории размещения оборудования.

Температурный диапазон рабочей среды – от -40С до +60С.

Максимальная запыленность перемещаемого воздуха – 100 мг/м.куб.

Защита оборудования от пыли и влаги – IP44.

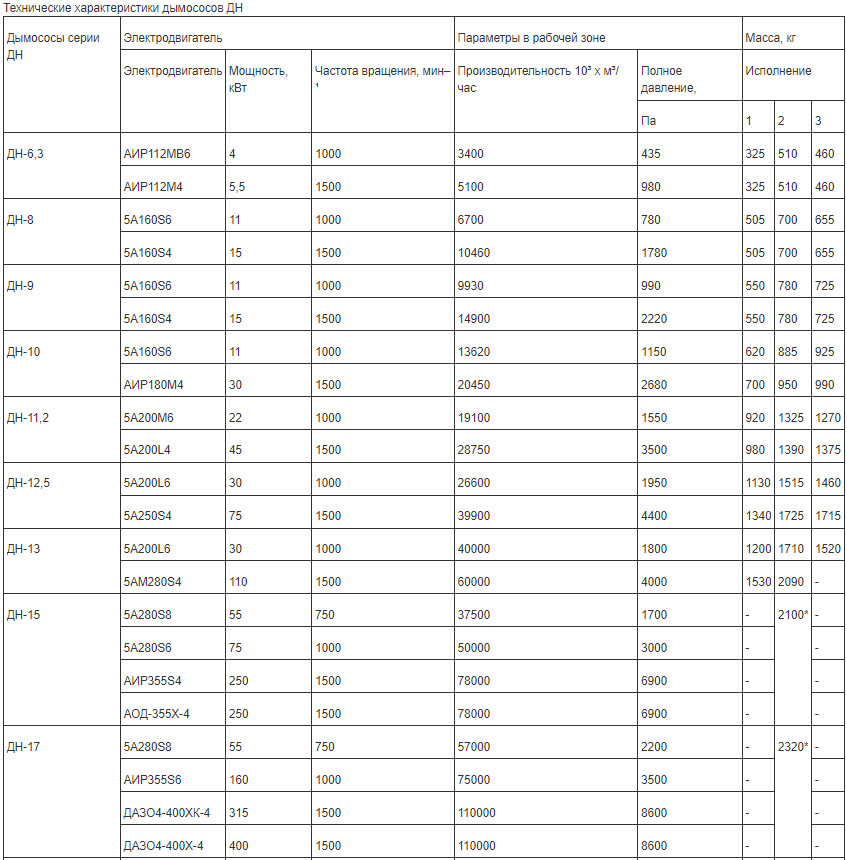

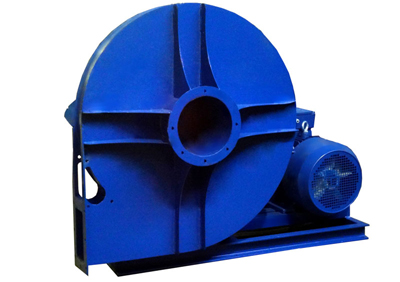

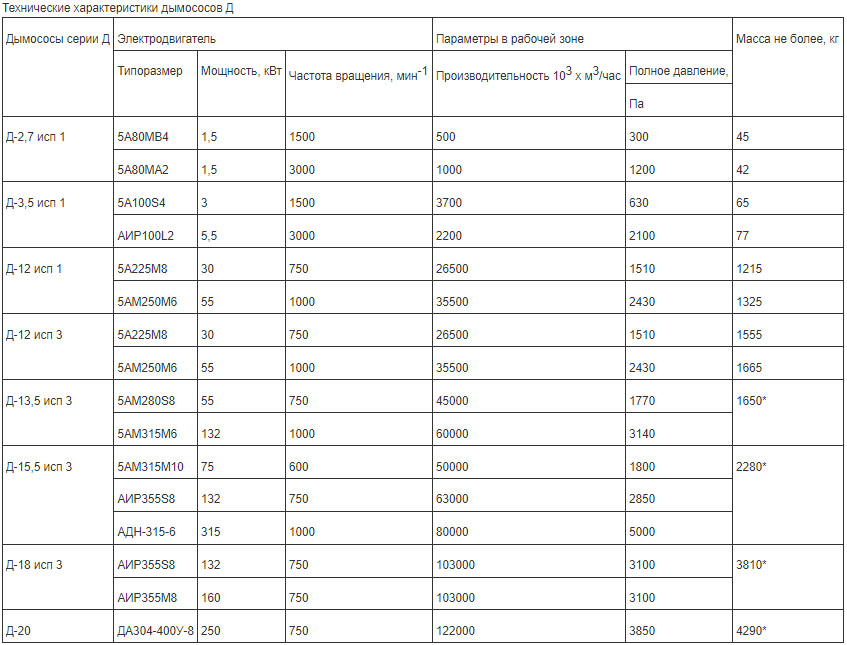

Дымососы серии Д эксплуатируются совместно с котельными агрегатами, имеющими уравновешенную тягу. Основное назначение дымососов Д - обеспечение стабильной подачи приточного воздуха к топочным камерам котлов. Дымососами комплектуются паровые котельные агрегаты с часовой производительностью 25 тонн пара и более, газомазутные котлы с часовой производительностью тепла от 0,5 до 16 Гкал. В газомазутных котельных установках дымососы могут работать и на утилизацию дыма.

Могут использоваться в составе различных технологических установок для интенсивного перемещения рабочей воздушной среды. Дымососы устанавливаются на фундамент или перекрытие здания.

По исполнению делятся на правые и левые. Дымососы Д рассчитаны на эксплуатацию в регионах с умеренным климатом (в соответствии с требованиями ГОСТ 15150). Температура окружающей среды - от -30 до +40С.

Максимальная температура перемещаемой среды +200С.

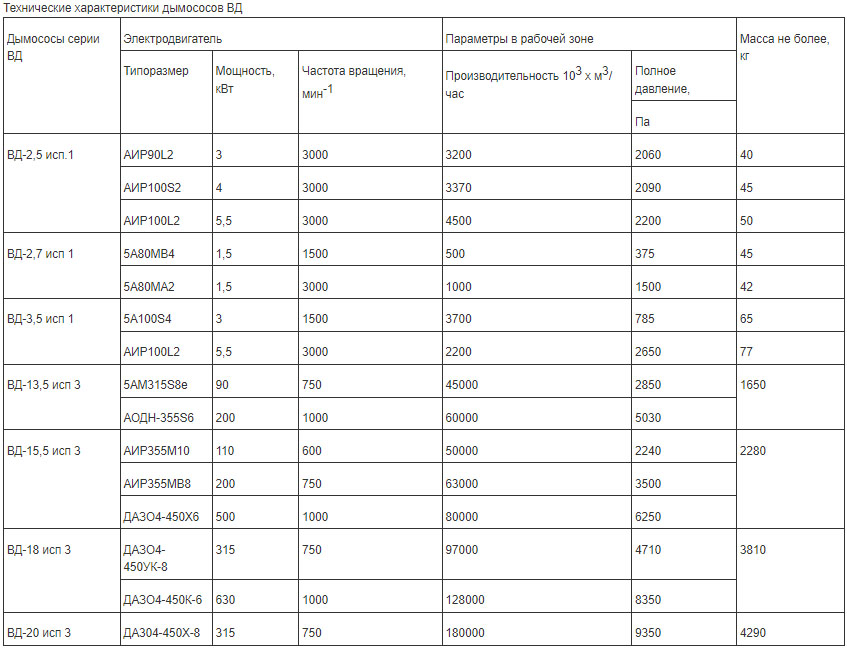

Дымососы серии ВД эксплуатируются совместно с котельными агрегатами, имеющими уравновешенную тягу. Основное назначение ВД - обеспечение стабильной подачи приточного воздуха к топочным камерам котлов. Дымососами ВД комплектуются паровые котельные агрегаты с часовой производительностью 25 тонн пара и более, газомазутные котлы с часовой производительностью тепла от 0,5 до 16 Гкал. В газомазутных котельных установках дымососы могут работать и на утилизацию дыма.

ВД могут использоваться в составе технологических установок для интенсивного перемещения рабочей воздушной среды. По исполнению ВД делятся на правые и левые (по направлению вращения рабочего колеса вентилятора).

Рассчитаны на эксплуатацию в регионах с умеренным климатом. Температура окружающей - от -30 до +40С.

Максимальная температура перемещаемой среды составляет +200С.

Категория размещения дымососов ВД – 2. Возможно размещение оборудования как внутри помещений, так и снаружи при условии защиты тягодутьевой машины от атмосферных осадков и прямых солнечных лучей.

Предназначены для нагнетания приточного воздуха через газоходы к котельным топкам. Используются для отвода дыма и продуктов горения от топок котельных агрегатов за счет создания принудительной тяги.

Допускается эксплуатация дутьевых машин в паровых котельных агрегатах с уравновешенной тягой производительностью 1-25 тонн пара ежечасно. Могут применяться в различных технологических установках в целях подачи приточного воздуха, для утилизации дыма от газомазутных отопительных агрегатов с уравновешенной тягой.
