Компания VKT - производитель вентиляционного и противопожарного оборудования с 2004 года. Компания обладает двумя современными заводами общей площадью 20000 кв.м. Выпуск высококачественной продукции, возможен благодаря использованию высокотехнологичного оборудования от ведущих мировых производителей. Данное оборудование позволяет достичь высокой точности сборки и значительно сокращает время производства одной единицы техники. При создании предприятия был использован опыт зарубежных производств Германии, Швейцарии, Швеции, Италии и Польши, консультации специалистов TRUMPF AG и других зарубежных коллег из Германии. Производство оборудовано станками ведущих мировых производителей, такими как AMADA (Япония), TRUMPF (Германия), FINNPOWER (Финляндия), KUKA (Германия), SPIRO (Швейцария), что позволяет изготавливать продукцию с высокой точностью и в кратчайшие сроки.
Применение качественных зарубежных комплектующих, хорошо зарекомендовавших себя на мировом вентиляционном рынке позволяет гарантировать высокое качество и надежность продукции.

Вентиляторы дымоудаления (вентилятор ДУ)

Под маркой VKT выпускаются несколько типов вентиляторов дымоудаления, которые отличаются конструкцией корпуса и рабочего колеса. На российском рынке наиболее востребованы крышные радиальные вентиляторы ду и радиальные вентиляторы ду со спиральным корпусом

Крышные радиальные вентиляторы устанавливают на кровле зданий. Это является важным плюсом и огромным преимуществом данного вида вентиляторов, так как автоматически отпадает необходимость в обустройстве специальных вентиляционных камер для удаления дыма, и появляется возможность расширить полезную площадь производственных помещений.

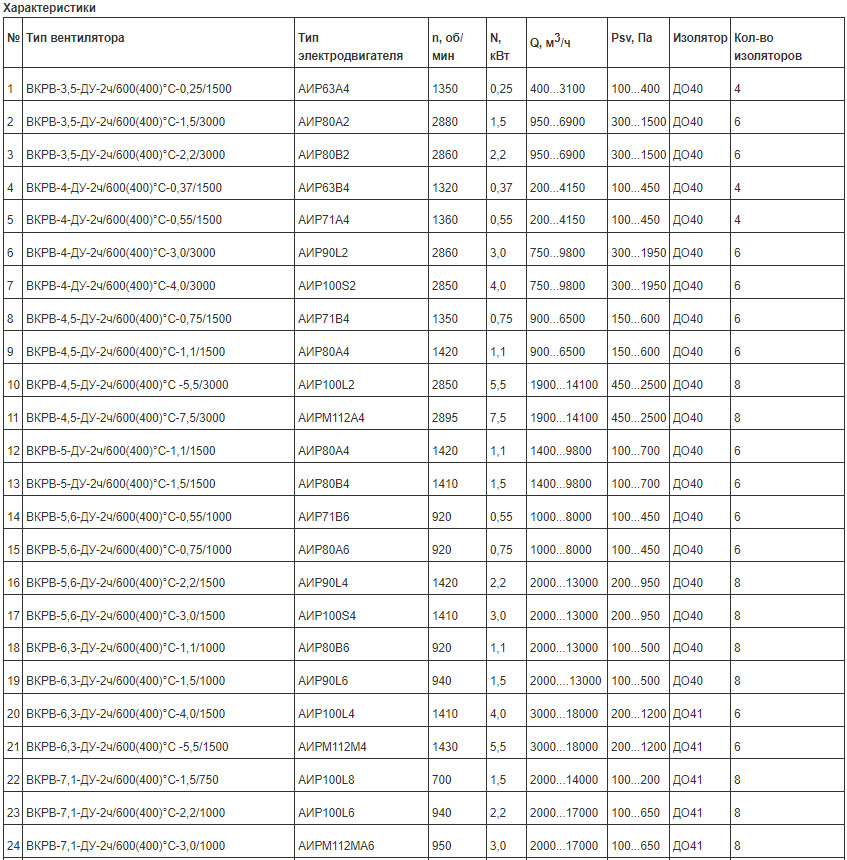

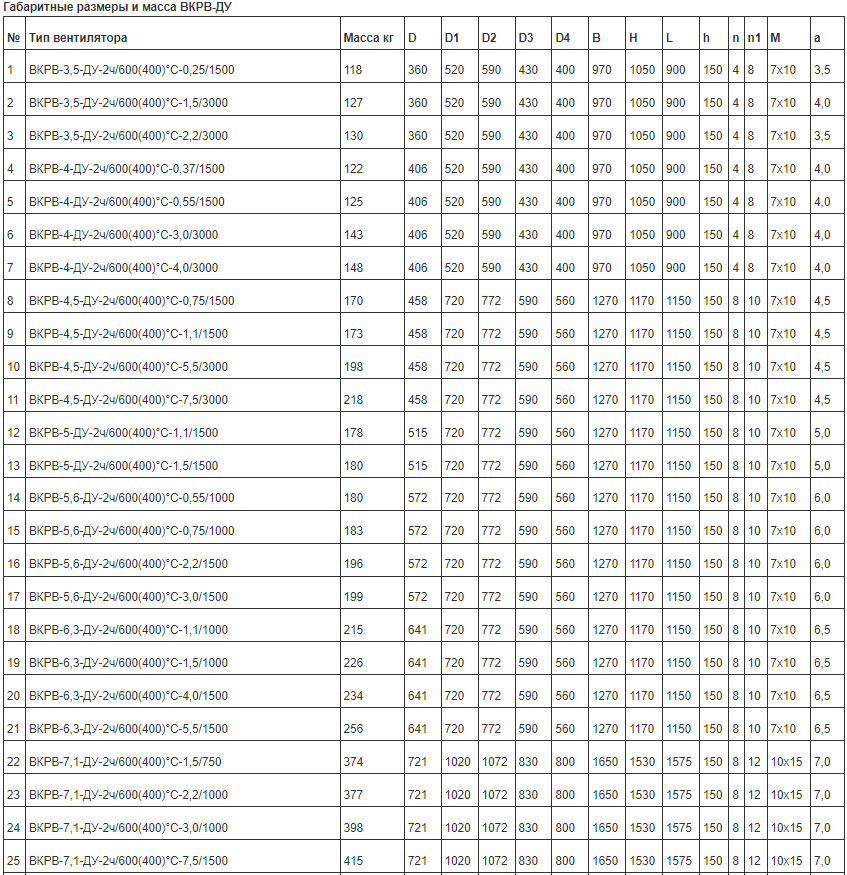

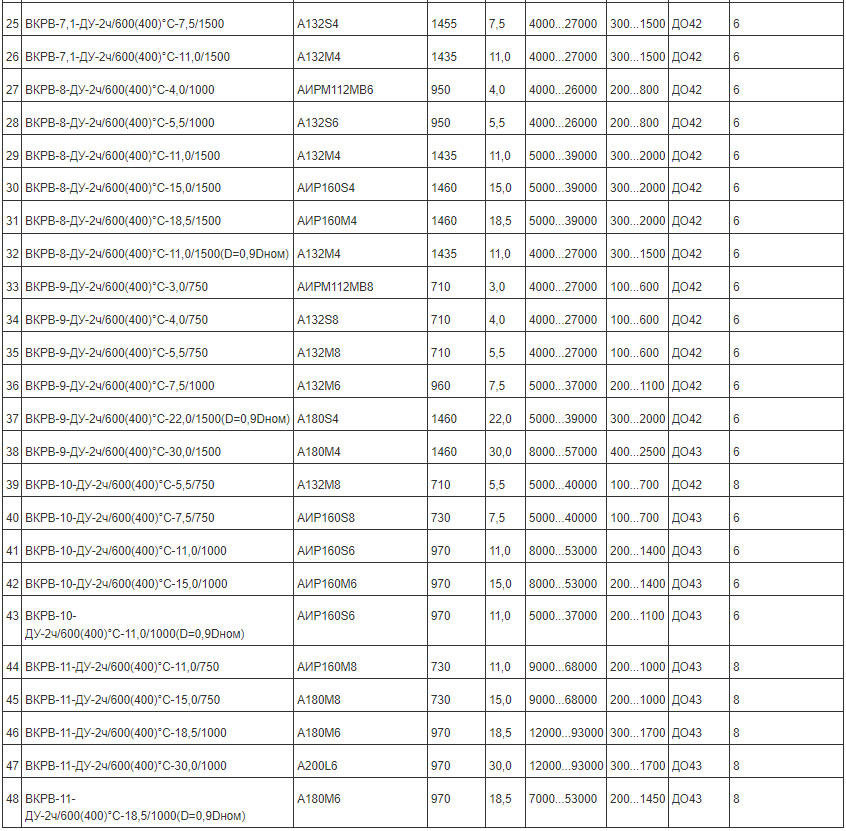

Вентиляторы дымоудаления с выбросом потока воздуха вверх – ВКРВ-ДУ

Крышный радиальный вентилятор дымоудаления с выбросом вверх ВКРВ-ДУ предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения. Вентилятор применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).

ВКРВ-ДУ устанавливается на кровлях зданий и сооружений. Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Вентилятор предназначен для эксплуатации на открытом воздухе. Вид климатического исполнения – У, категория размещения – 1, по ГОСТ 15150-69.

Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов ВКРВ-ДУ:

  • верхнее значение + 40°С;
  • нижнее значение - 45°С;
  • значение относительной влажности – 80% при 25°С.

Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров и пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.

Предел огнестойкости при температуре перемещаемой среды, не менее:

  • t = 400°C - 2 часа (120 мин)
  • t = 600°C - 2 часа (120 мин)

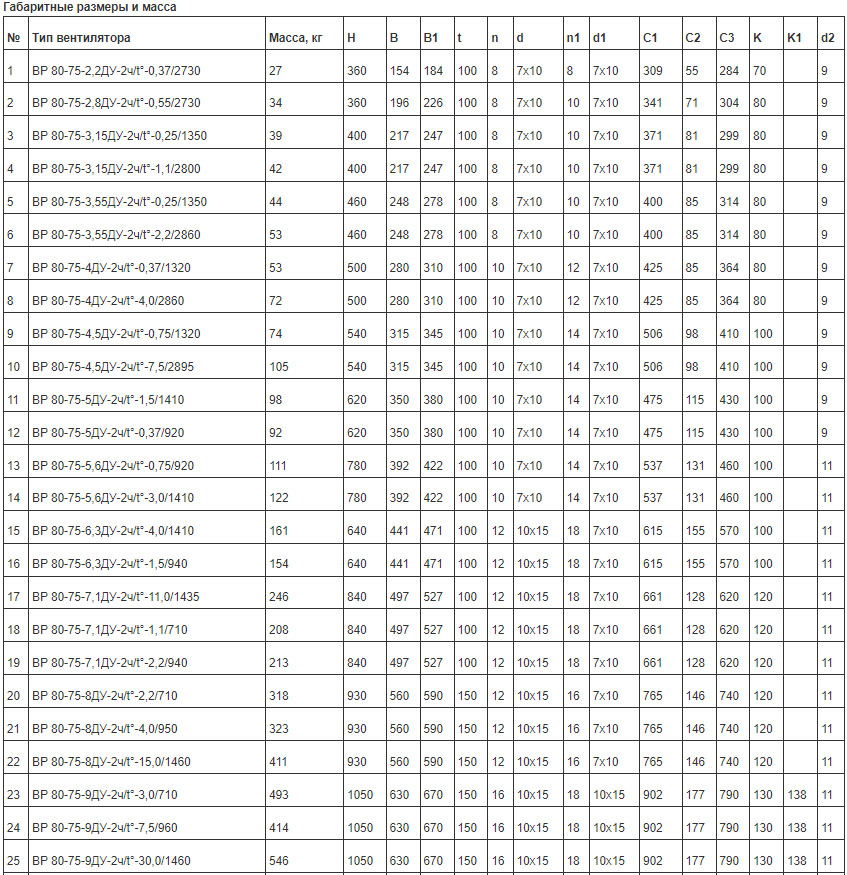

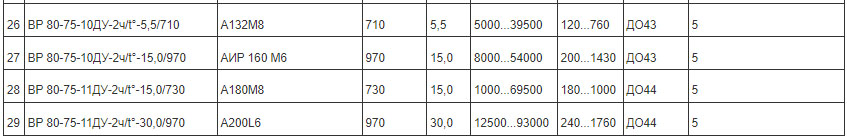

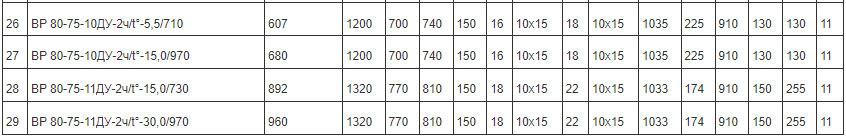

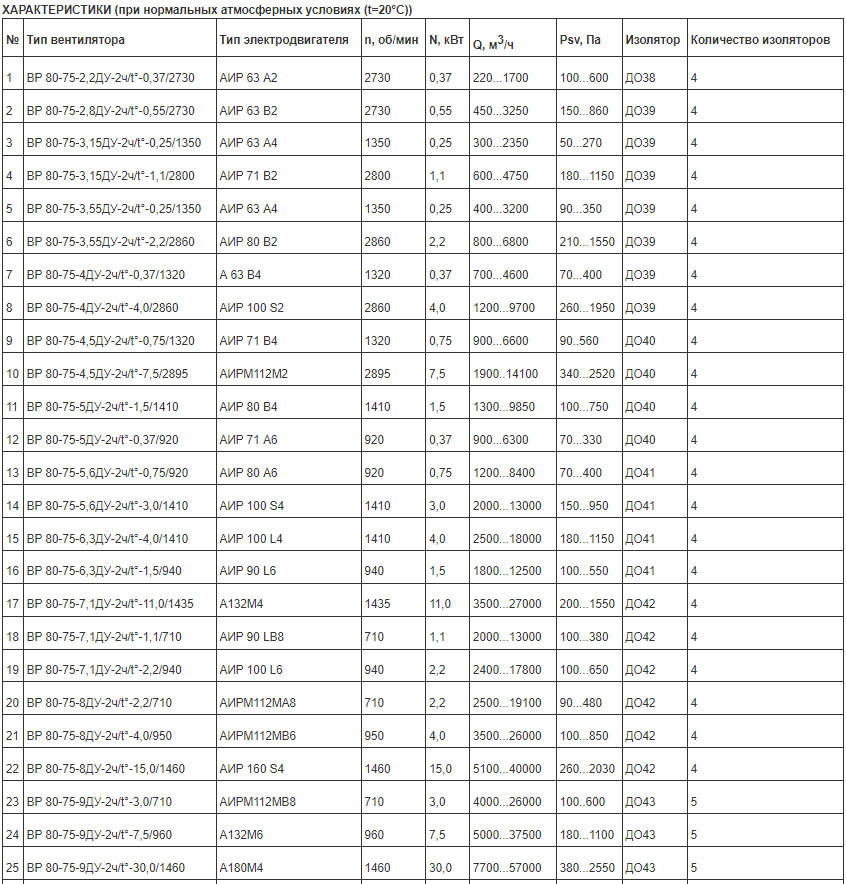

Радиальные вентиляторы дымоудаления – ВР 80-75 ДУ

Вентилятор радиальный дымоудаления ВР применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).

Возможно изготовление вентилятора в термо-шумоизолирующем корпусе ВР 80-75-ДУ-ТШК.

Возможно применение вентилятора в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03). При защите электродвигателя от атмосферных воздействий и солнечной радиации допускается использование вентилятора в условиях умеренного, холодного и тропического климата (в соответствии с климатическим исполнением электродвигателя) по 1-й категории размещения.

Вентилятор устанавливается в вентиляционных камерах зданий и сооружений вне обслуживаемых помещений и за пределами зон постоянного пребывания людей. В месте установки вентилятора среднее квадратическое значение виброскорости внешних источников вибрации не должно превышать 2 мм/с.

Применение вентилятора ВР осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Вид климатического исполнения – У, категория размещения – 2, по ГОСТ15150-69.

Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов ВР:

  • верхнее значение + 40°С, нижнее значение - 45°С;
  • значение относительной влажности – 80% при 25°С.

Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров и пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.

Направление вращения колеса - правое (по часовой стрелке, если смотреть со стороны всасывания).
Средняя квадратическая виброскорость не более 6,3 м/с.

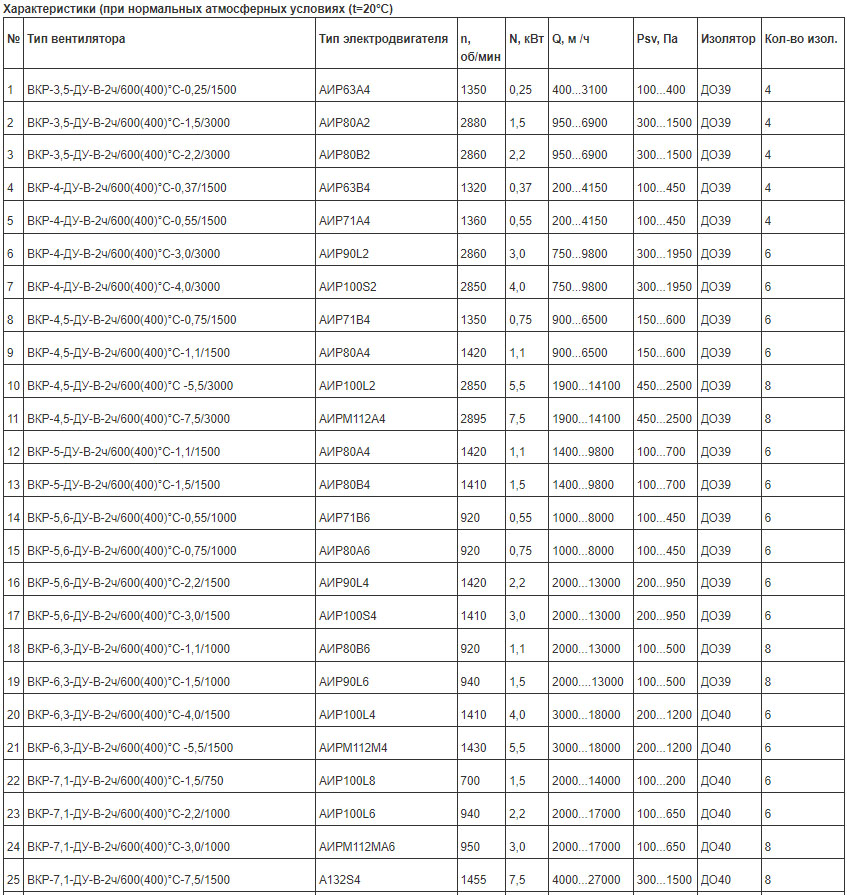

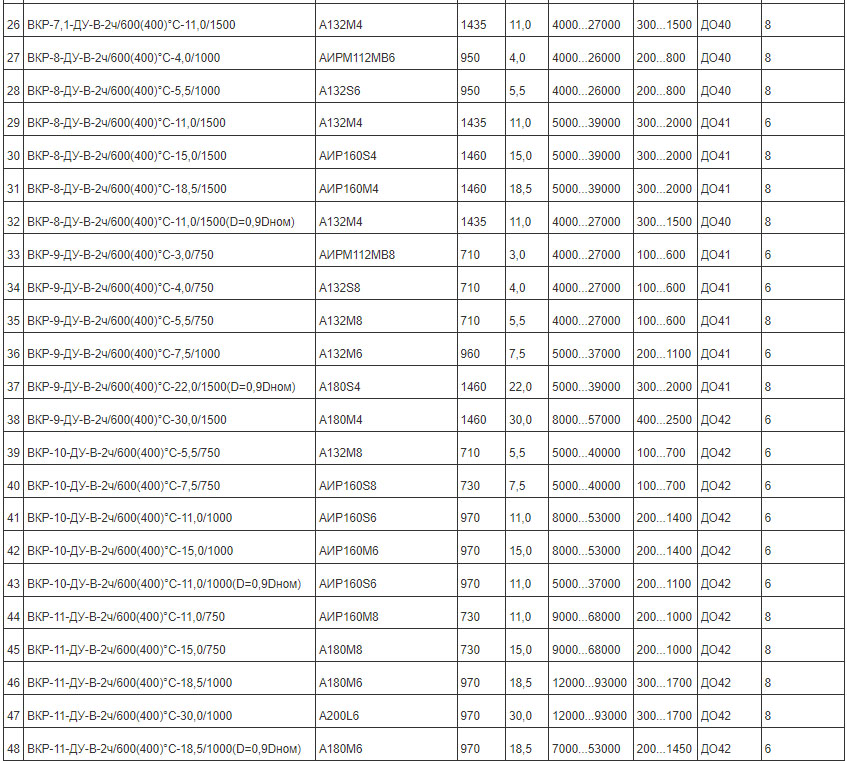

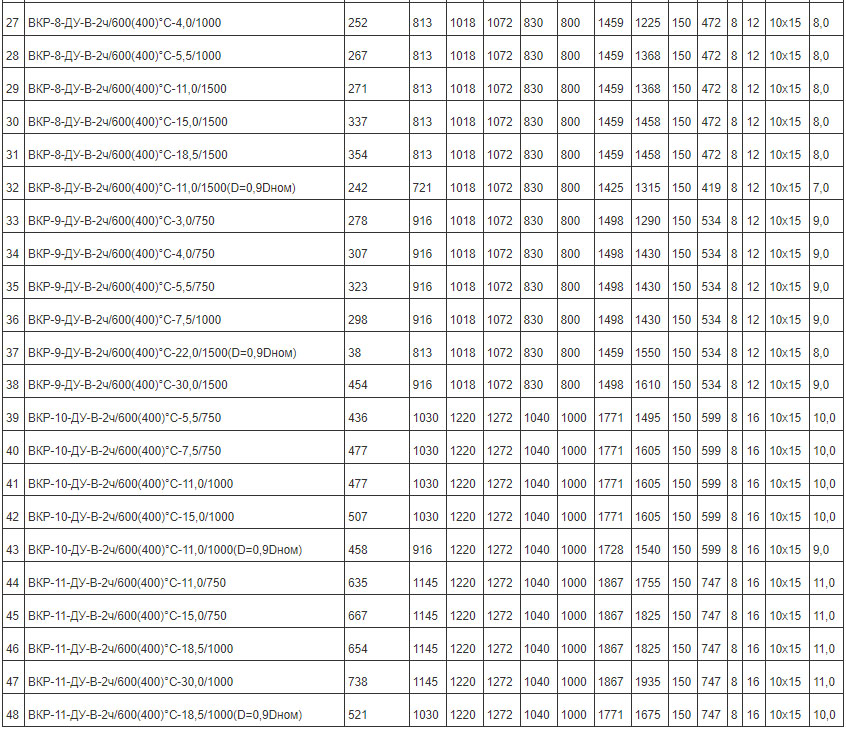

ВКР-ДУ-В - Вентилятор дымоудаления с выбросом потока вверх

Крышный радиальный вентилятор дымоудаления с выбросом вверх ВКР-ДУ-В предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения. Вентилятор ВКР-ДУ-В применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).

Вентилятор ВКР-ДУ-В устанавливается на кровлях зданий и сооружений. Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Вентилятор ВКР-ДУ-В предназначен для эксплуатации на открытом воздухе. Вид климатического исполнения У, категория размещения 1, по ГОСТ 15150-69.

Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов ВКР-ДУ-В:

  • верхнее значение + 40°С;
  • нижнее значение - 45°С;
  • значение относительной влажности – 80% при 25°С.

Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров и пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.

Предел огнестойкости при температуре перемещаемой среды, не менее:

  • t = 400°C - 2 часа (120 мин)
  • t = 600°C - 2 часа (120 мин)

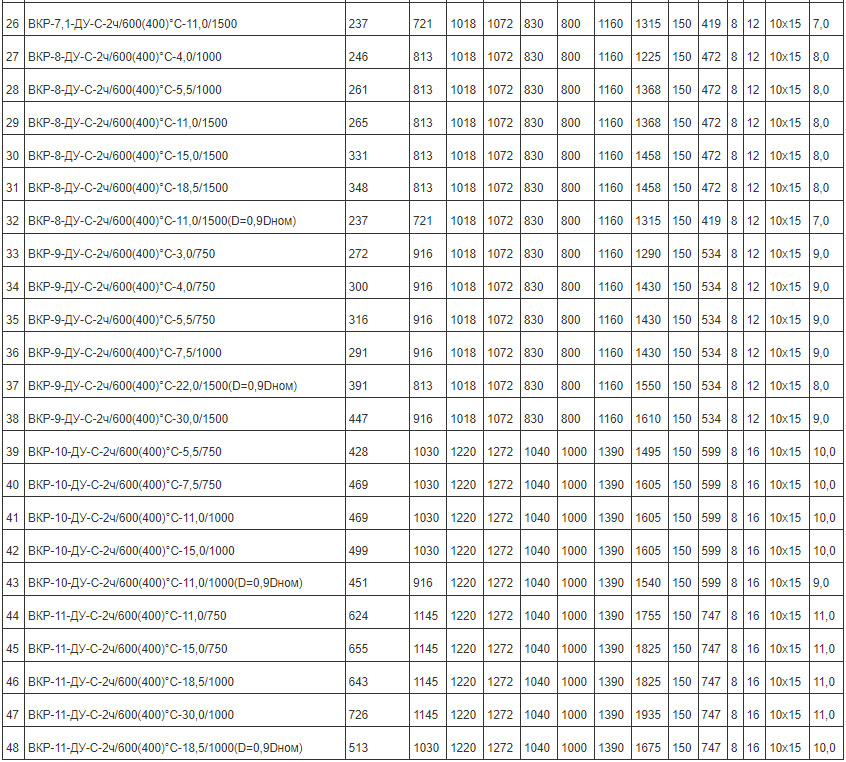

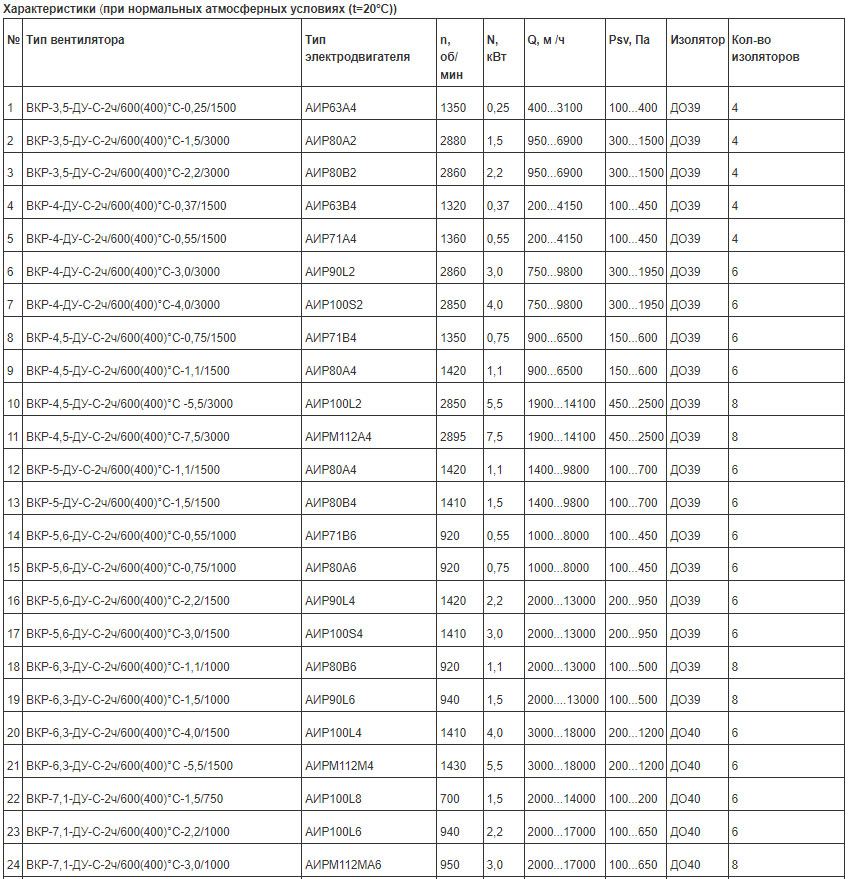

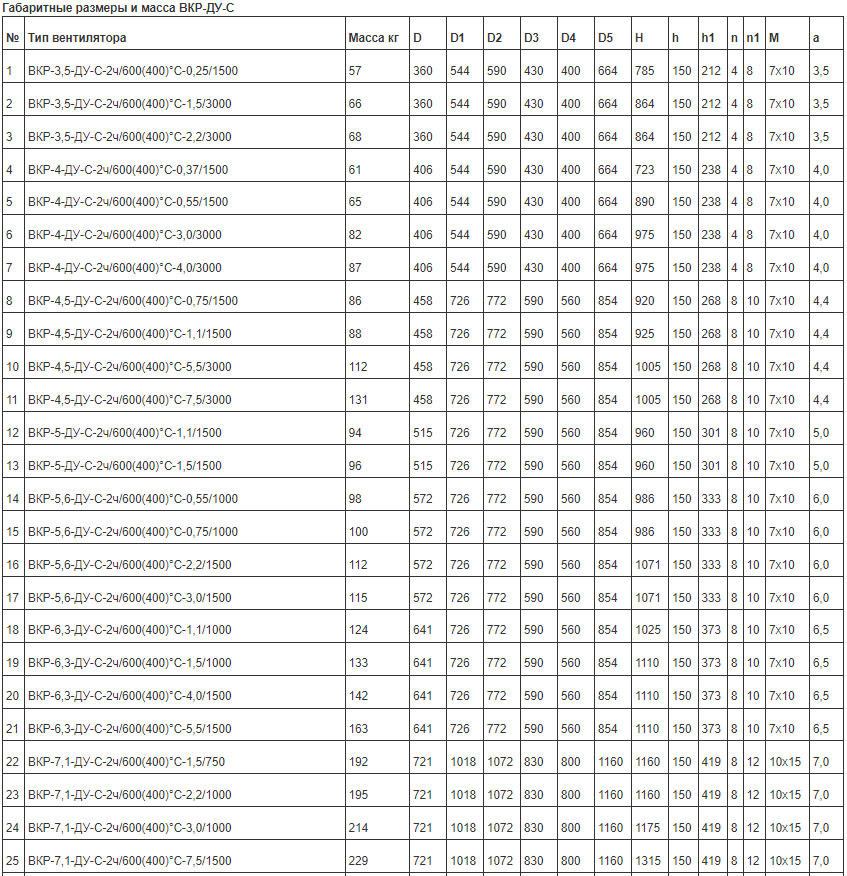

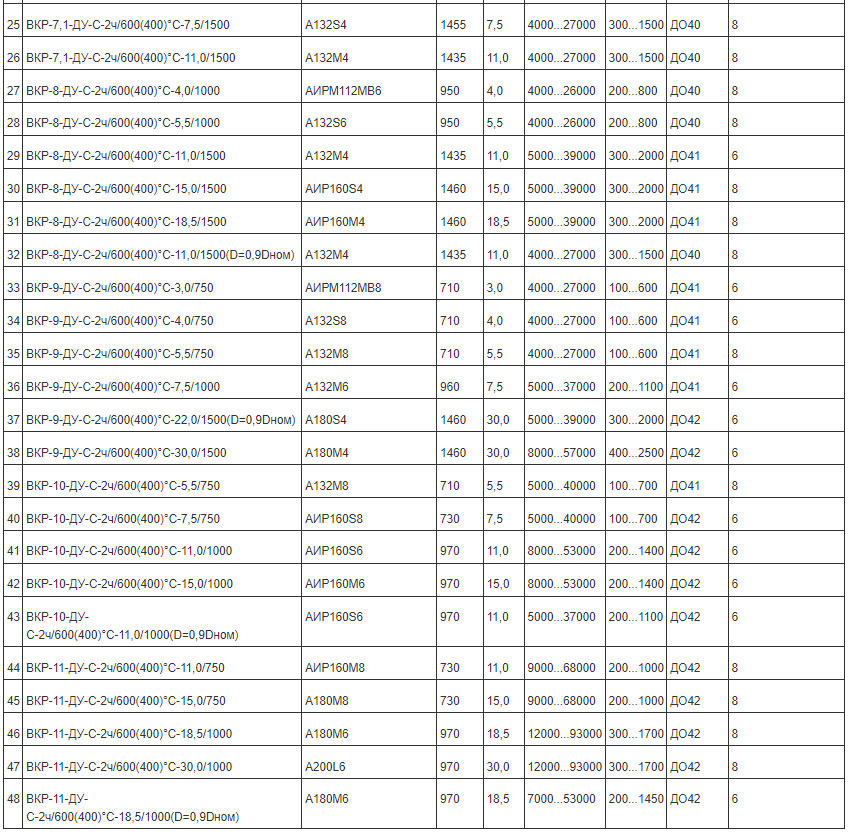

ВКР-ДУ-С Вентилятор дымоудаления с выбросом потока в стороны

Крышный радиальный вентилятор дымоудаления с выбросом в стороны ВКР-ДУ-С предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения.ВКР-ДУ-С применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).

Вентилятор устанавливается на кровлях зданий и сооружений. Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Вентилятор ВКР-ДУ-С предназначен для эксплуатации на открытом воздухе. Вид климатического исполнения – У, категория размещения – 1, по ГОСТ 15150-69.

Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов ВКР-ДУ-С:

  • верхнее значение + 40°С;
  • нижнее значение - 45°С;
  • значение относительной влажности – 80% при 25°С.

Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров и пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.

Предел огнестойкости при температуре перемещаемой среды:

  • t = 400°C ……………2 часа, не менее (120 мин)
  • t = 600°C ……………2 часа, не менее (120 мин)





Радиальный вентилятор дымоудаления ВР 280-46-ДУ

Вентилятор дымоудаления ВР применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).

Возможно применение вентилятора в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03). При защите электродвигателя от атмосферных воздействий и солнечной радиации допускается использование вентилятора в условиях умеренного, холодного и тропического климата (в соответствии с климатическим исполнением электродвигателя) по 1-й категории размещения.

Вентилятор ВР устанавливается в вентиляционных камерах зданий и сооружений вне обслуживаемых помещений и за пределами зон постоянного пребывания людей. Применение вентилятора ВР осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.

Вид климатического исполнения – У, категория размещения – 2, по ГОСТ15150-69.

Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов ВР:

  • верхнее значение + 40°С, нижнее значение - 45°С;
  • значение относительной влажности – 80% при 25°С.

Вентилятор изготавливается в двух конструктивных исполнения:

  • исполнение 1 - с непосредственным приводом рабочего колеса;
  • исполнение 5 - с клиноременным приводом рабочего колеса.

Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров и пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.

Направление вращения колеса - правое или левое. Средняя квадратическая виброскорость не более 6,3 м/с.

Предел огнестойкости при температуре перемещаемой среды:

  • t = 400о C. - 2 часа, не менее (120 мин);
  • t = 600о C - 2 часа, не менее (120 мин).


Вентилятор осевой дымоудаления ВО ДУ предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения.

Вентилятор применяется в системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03). Возможно применение вентиляторов в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений(кроме категорий А и Б взрывопожарной опасности по НПБ 105-03);

Предел огнестойкости при температуре перемещаемой среды:

  • t = 400о C - 2 часа, не менее (120 мин);
  • t = 600о C- 2 часа, не менее (120 мин).

Питание электродвигателей от сети с напряжением 380 В и частотой тока 50 Гц

Конструкция

Вентиляторы ВО-ДУ состоят из корпуса, рабочего колеса, электродвигателя. Особенностью вентиляторов является возможность установки лопаток под разными углами, благодаря этому вентилятор с одним диаметром колеса обеспечивает целую область режимов. Электродвигатель изолирован от потока горячих газов в отдельной камере.
Вентилятор имеет две компоновки, отличающиеся креплением обечайки - фланцевое(01) и на стойке (02).

Эксплуатация

Вентилятор устанавливается в вентиляционных камерах зданий и сооружений вне обслуживаемых помещений и за пределами зон постоянного пребывания людей. Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.

Вид климатического исполнения-У, категория размещения-2, по ГОСТ 15150-69.
При условии предохранения электродвигателя от атмосферных воздействий допускается эксплуатация вентиляторов на открытом воздухе, категория размещения -1, по ГОСТ 15150-69.

Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов:

  • Верхнее значение + 40° С
  • Нижнее значение - 45° С
  • Значение относительной влажности - 80% при 25° С

Условия эксплуатации:

  • Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.
  • Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

Среднее значение виброскорости вентилятора не более 6,3 мм/с по ГОСТ 24814.

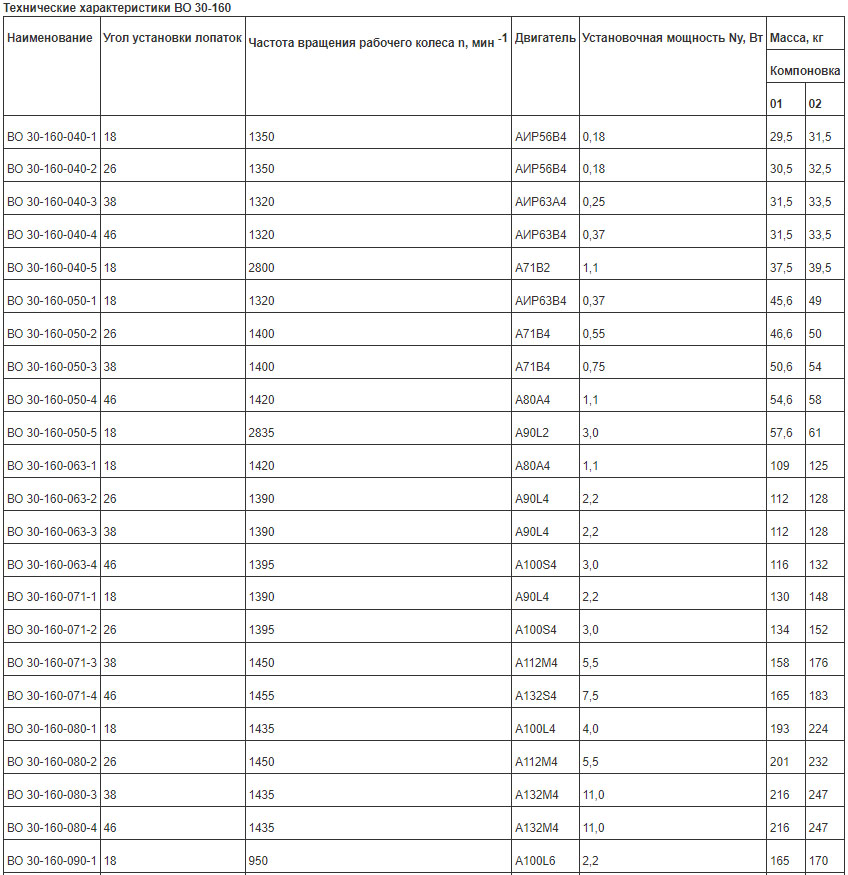

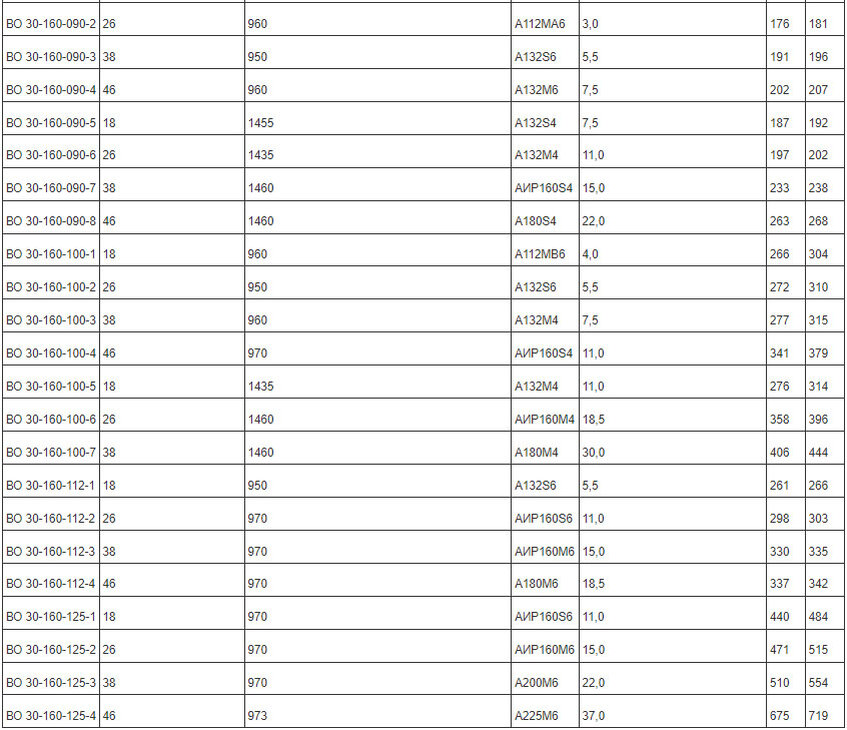

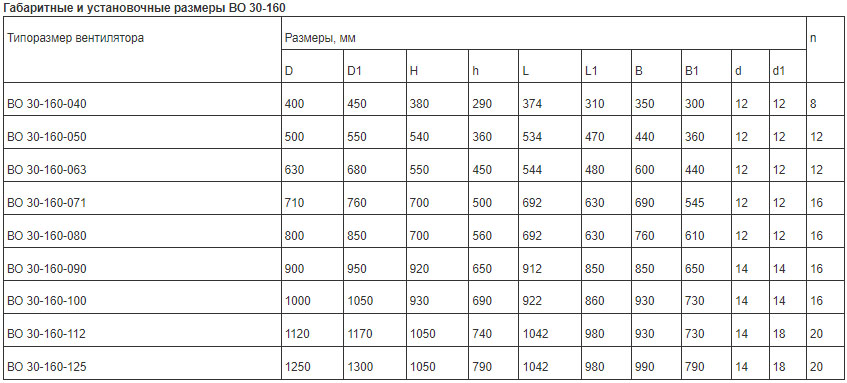

Вентиляторы осевые

Вентиляторы осевые ВО 30-160 предназначены для перемещения воздуха и других газовых смесей, не содержащих пыли и других твердых примесей, а также липких веществ и волокнистых материалов в количестве более 0,1 г/м2, агрессивного качества не выше агрессивности воздуха.

Вентиляторы ВО 30-160 применяются:

  • в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей;
  • в системах противодымной защиты зданий;
  • для работы как с короткой сетью воздуховодов, так и без неё.

При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов должно соответствовать статическому давлению Рsv, создаваемого вентилятором (Psv = Pv-Pdv).

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределами зоны постоянного пребывания людей.
Вентиляторы работоспособны как в вертикальном, так и в горизонтальном положении.
Применение вентиляторов для обслуживания помещений категорий А и Б по взрывопожарной и пожарной опасности не допускается.
Питание электродвигателей от сети с напряжением 380 В и частотой тока 50Гц.

Конструкция
Особенностью вентиляторов является возможность установки лопаток под разными углами, благодаря этому вентилятор с одним диаметром колеса обеспечивает целую область режимов. Направляющий аппарат и встроенный диффузор осуществляют снижение скорости потока в выходном сечении вентилятора и динамического давления вентилятора с одновременным увеличением создаваемого им статического давления. Вентилятор имеет две компоновки, отличающиеся креплением обечайки - фланцевое (компоновка 01) и на стойке (компоновка 02).

Эксплуатация
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 1-й, 2-й и 3-ей категории размещения по ГОСТ 15150.

Условия эксплуатации:

  • Температура окружающей среды от -40°С до +45°С (от -10 °С до +50 °С для тропического климата).
  • Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3.
  • Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

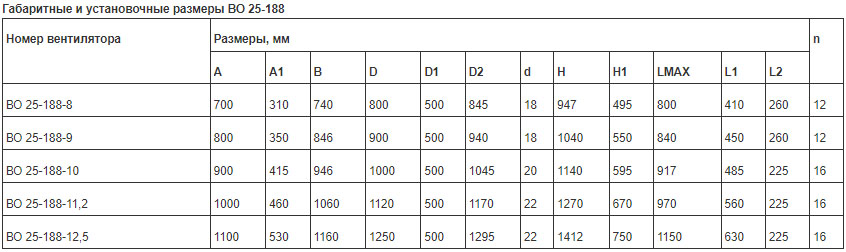

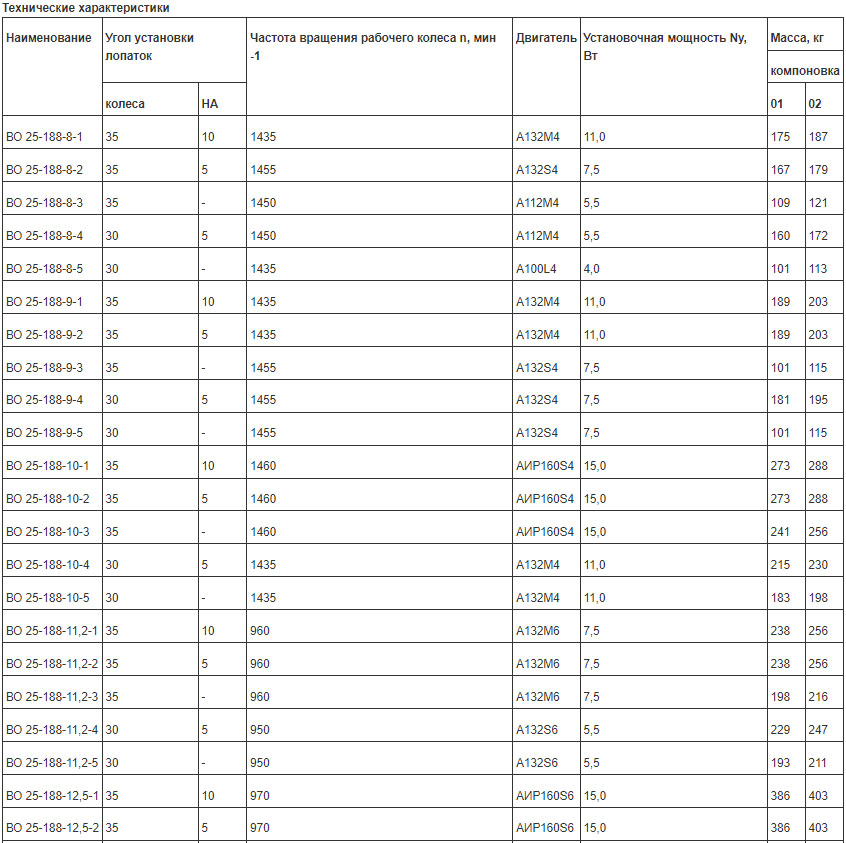

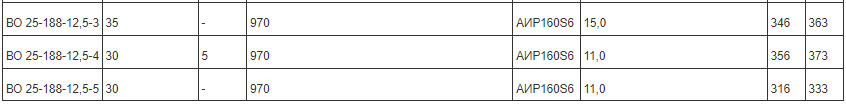

Вентилятор осевой ВО 25-188

Вентиляторы для систем противодымной вентиляции устанавливаются в системах для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.

Конструкция
Вентилятор имеет рабочее колесо с шестью листовыми лопатками, которые установлены под углом 30° или 35°. Перед рабочим колесом может быть установлен направляющий аппарат с углами установки лопаток 5° и 10°.
Направляющий аппарат создает подкрутку потока перед входом на лопатки колеса и обеспечивает повышение создаваемого вентилятором давления. Возможна работа вентилятора без направляющего аппарата.
Таким образом, каждый вентилятор одного типоразмера имеет пять модификаций, отличающихся положением лопаток колеса и НА.
Все элементы вентилятора имеют защитное декоративное лакокрасочное покрытие.
Вентилятор имеет две компоновки, отличающиеся креплением обечайки: фланцевое (01) и на стойке (02).

Эксплуатация
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 2-ой категории размещения по ГОСТ 15150–69.

Условия эксплуатации:
1. Температура окружающей среды от -40°С до +45°С (от -10 °С до +50 °С для тропического климата).
2. Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м2.
3. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

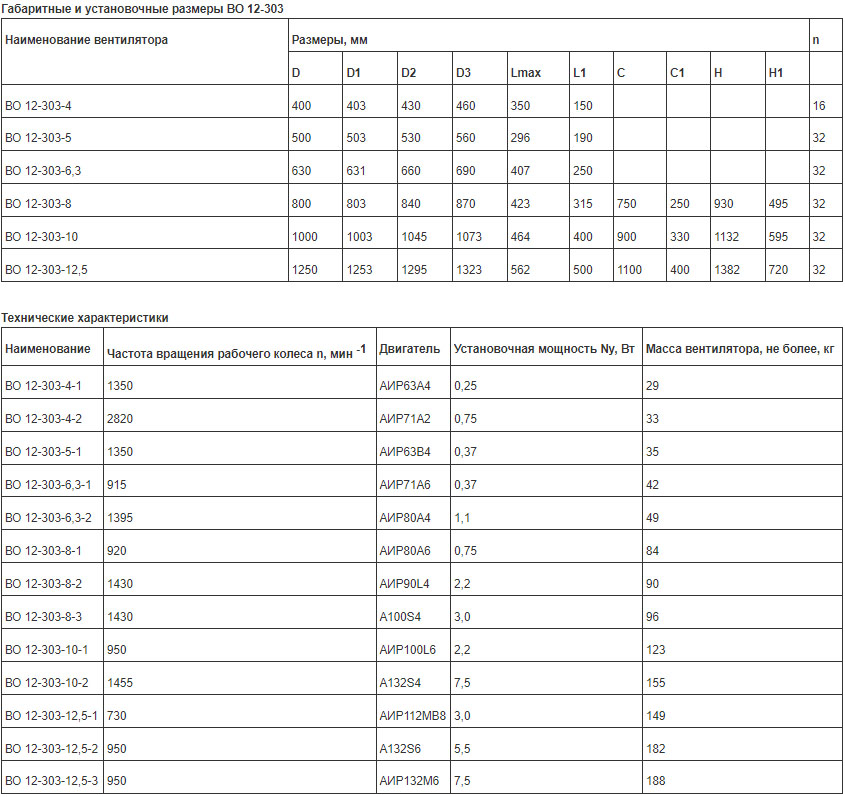

Вентиляторы осевые ВО 12-303 устанавливаются в системах для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.

Конструкция
Вентиляторы имеют рабочее колесо с тремя листовыми лопатками. Двигатель располагается перед рабочим колесом во входной части корпуса. Вентиляторы изготавливают в двух компоновках, отличающиеся креплением обечайки: фланцевое (компоновка 01) и на стойке (компоновка 02). Вентилятор номер 10 с индексом «Д» во входном сечении вместо фланца имеет конический входной патрубок. При отсутствии сети на входе необходимо перед вентилятором №12,5 устанавливать входной коллектор.

Эксплуатация
Вентиляторы осевые, изготовленные из углеродистой стали, ВО 12-303-4; ВО 12-303-5; ВО 12-303-6,3; ВО 12-303-8; ВО 12-303-10; ВО 12-303-12,5 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих пыли и других твердых примесей, в количестве не более 100мг/м3, а также липких веществ и волокнистых материалов. Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата 2-ой категории размещения по ГОСТ 15150.

Условия эксплуатации:
· Температура окружающей среды от-40 °С до + 45 °С (от -10 °С до +50 °С для тропического климата).
· Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/сек.




Вентилятор ВКП

Крышные вентиляторы систем противодымного подпора предназначены для подачи наружного воздуха в лестничные, лифтовые и прочие зоны и для создания избыточного давления в этих помещениях. Данные агрегаты устанавливаются на кровле зданий.
Крышные вентиляторы ВКП представляют собой агрегат, состоящий из каркасно-панельного корпуса, в котором располагается вентилятор со свободным колесом или двусторонний радиальный вентилятор и двигатель. Предложенная конструкция вентилятора обеспечивает относительно большие расходы воздуха при небольших габаритных размерах, в частности высоте, что актуально при размещении вентилятора на кровле. Конструкция корпуса обеспечивает защиту вентилятора от попадания атмосферных осадков.

Эксплуатация
Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климатов 1-й категории размещения. Условия эксплуатации:

Температура окружающей среды:

  • от -40 до +45 °С для умеренного климата,
  • от -10 до +50 °С для тропического климата.

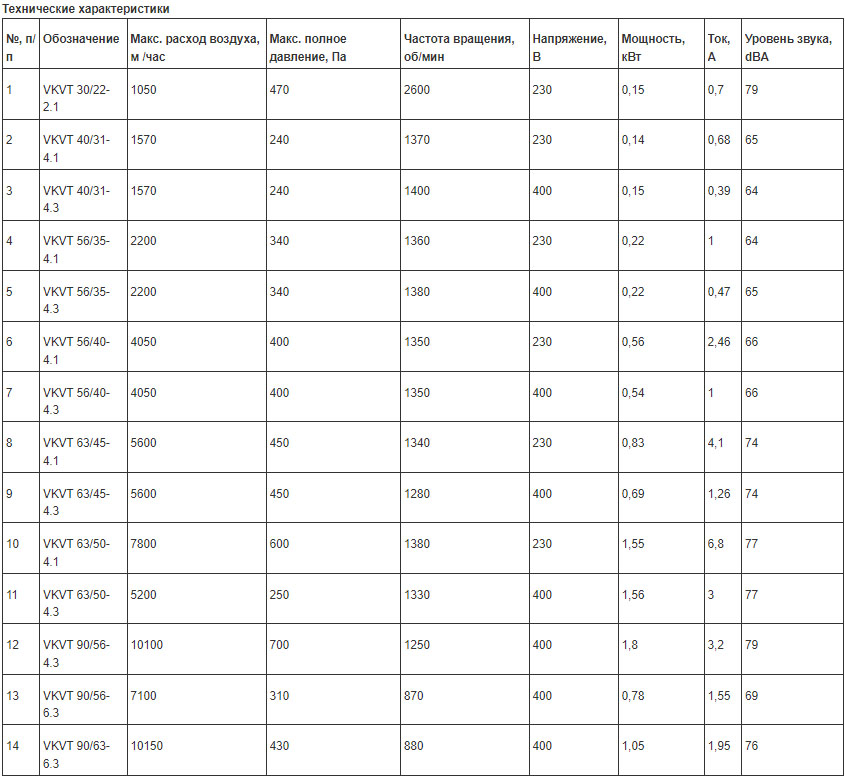

Крышный вентилятор VKVT

  • тип исполнения-наружное;
  • класс изоляции IP54;
  • рабочее колесо с назад загнутыми лопатками;
  • двигатели однофазные или трехфазные;
  • рабочий диапазон перемещаемого воздуха от -30С до +60С;
  • вид климатического исполнения-У, согласно ГОСТ 15150-69.
  • категория размещения-1, согласно ГОСТ 15150-69.
  • возможность регулирования частотным преобразователем.


Вентилятор канальный VKV применяется в системах вентиляции и кондиционирования воздуха в диапазоне температур от -30°С до +40°С.

Корпус изготовлен из оцинкованного стального листа, с обеих сторон оснащен фланцами, которые обеспечивают простое присоединение к воздуховодам и сетевым элементам системы.

Рабочие колеса с загнутыми вперед лопатками, отличаются большой производительностью, малыми шумом и весом.

Применяются асинхронные 1-фазные и 3-фазные компактные электродвигатели с внешним ротором. Скорость всех вентиляторов может регулироваться напряжением, что достигается использованием 5-ти скоростного регулятора оборотов (5-ти ступенчатого трансформатора). Также регулирование возможно при помощи преобразователя частоты. Конструкция вентилятора позволяет охлаждать электродвигатель при работе воздухом. Электродвигатели имеют защиту при помощи термоконтакта, расположенного внутри обмотки электродвигателя. При перегрузки термоконтакт обеспечивает размыкание цепи защиты защитного реле. Класс защиты вентилятора - IP54

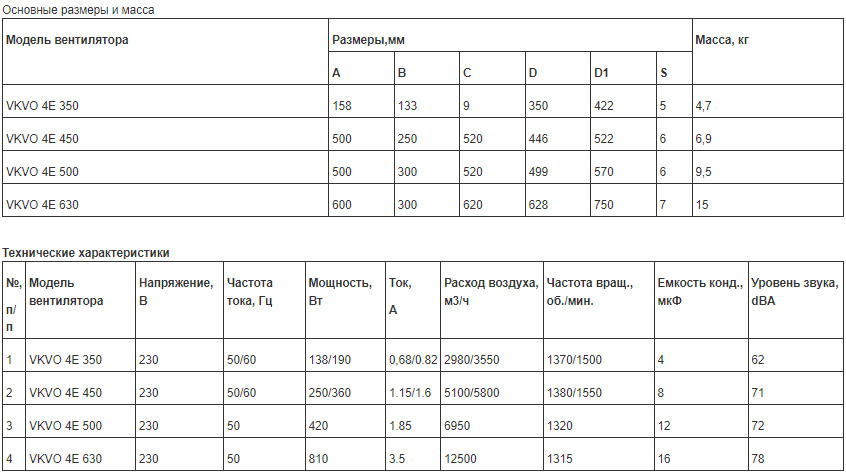

Вентиляторы осевые VKVO предназначены для использования:

  • в системах вентиляции производственных, общественных и жилых зданий;
  • в холодильной технике (чиллеры, ККБ) и др.

Вентиляторы VKVO предназначены для внутренней установки, также возможен монтаж на открытом воздухе при условии обеспечения защиты от атмосферных осадков. климатическое исполнение вентиляторов У2 по ГОСТ 15150-69 (температура окружающей среды от -30°С до +40°С)

Характеристики:

  • однофазные асинхронные двигатели с внешним ротором;
  • класс защиты- IP54;
  • регулирование оборотов при помощи преобразователя частоты;
  • лопатки приварены к корпусу;
  • количество лопаток - 5;
  • направление потока - от решетки;
  • лопатки и решетка защищены черным лаковым покрытием;
  • монтаж в любом положении.


Круглые канальные вентиляторы VKVR - наиболее эффективное и удобное оборудование, применяемое при расходах воздуха до 1000 м3/час.

Характеристики вентиляторов VKVR:

  • однофазные асинхронные двигатели с внешним ротором и назад загнутыми лопатками;
  • регулирование оборотов изменением подаваемого напряжения;
  • рабочий диапазон температуры воздуха: от -40°С до +40°С;
  • монтаж в любом положении
