Безлопастные вентиляторы
Безлопастные вентиляторы: принцип работы, характеристики, популярные бренды
Правильно организованная вентиляция – необходимость, обусловленная физическими потребностями сотрудников и обеспечением технологических процессов чистым воздухом. При этом, огромное значение играет безопасность задействованной климатической техники. Для решения этой задачи разрабатывается большое количество моделей вентиляторов, предназначенных для различных условий эксплуатации. Большим прорывом на рынке вентиляционного оборудования стало изобретение Джеймсом Дайсоном безлопастного вентилятора, который также имеет название «умножитель Дайсона».
Принцип действия безлопастного вентилятора

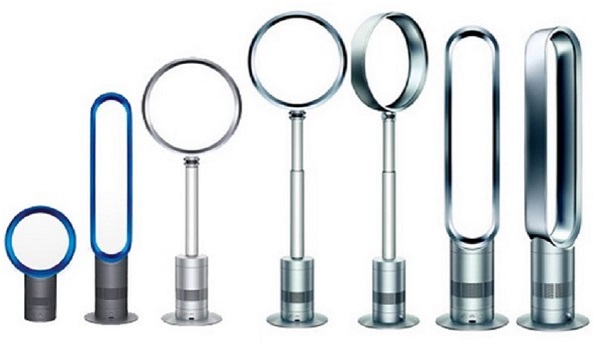

Альтернативой рабочему колесу лопастного агрегата в безлопастном исполнении – это кольца особой конфигурации:
Электроприбор без лопастей представляет собой отдельный класс вентиляционного оборудования. Принцип его работы аналогичен принципу работы эжекторов: при понижении давления одной среды происходит передача кинетической энергии к другой, которая движется с большой скоростью.

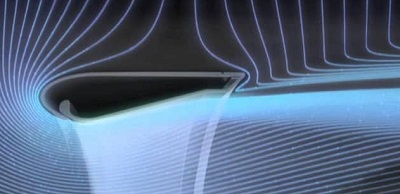

На рисунке ниже зона низкого давления обозначена красной линией, тогда как зона повышенного давления находится спереди и по бокам конструкции:
Воздушная масса поступает с тыльной стороны диффузора. Таким образом, формируется стабильно направленная струя.

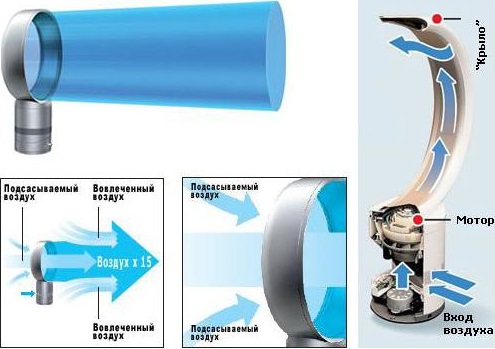

Подробный принцип работы безлопастного вентилятора выглядит следующим образом:
Устройство вентилятора Дайсона
Поскольку схематические чертежи устройства находятся под защитой авторских прав, опишем его работу на основе рекламных материалов.

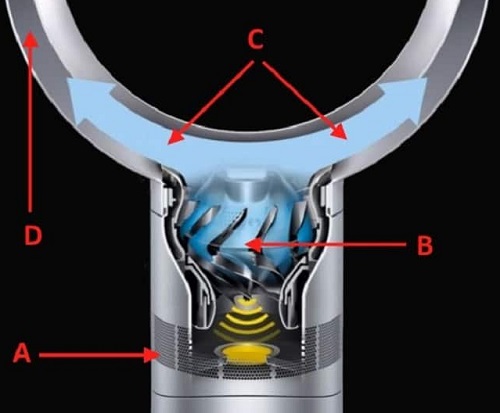

Рисунок. Внутреннее устройство
При включении двигателя турбины (В), происходит забор воздушной массы через отверстия в трубе-основании вентилятора (А). Сам двигатель турбины находится между основанием и кольцом-диффузором. В зависимости от модели он может быть встроенным (Flextron FB1009, KITFORT KT-401, HJ-007, Bork) или внешним. Далее, потоки воздуха (С) распределяются по кольцу – D, и выводятся наружу.

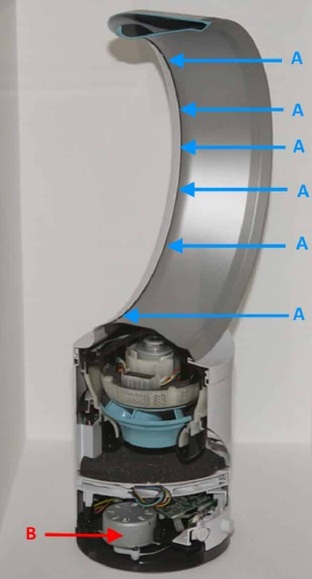

Отведение воздушного потока через сопла выглядит следующим образом – через отверстия А:
Выброс струи через сопла происходит равномерным ламинарным потоком. В настоящее время на рынке представлены вентиляторы Дайсона с производительностью в пределах 500 л/час. Стоит отметить, что в торговых сетях встречаются китайские аналоги, производительность которых в два раза меньше, чем у оригинала. Конструкция прибора Дайсона запатентована авторским правом, поэтому на изготовление полноценных вариантов необходимо приобретение официального разрешения.
Разновидности вентиляторов

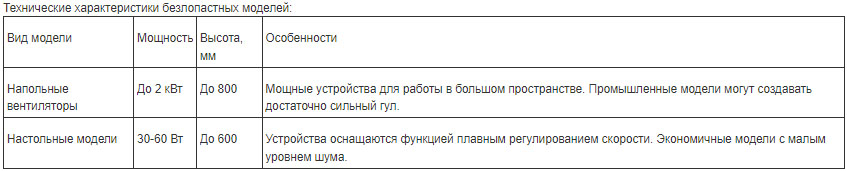

Существует две разновидности «невидимого» вентилятора: в напольном или настольном исполнении:
Различие между ними состоит в габаритах и мощности. Как правило, напольный вариант устанавливают в помещениях значительной площади, где требуется большая производительность вентилятора. Такие устройства имеют дополнительные функции в виде нагрева, охлаждения и увлажнения воздуха.
Вентиляторы меньших габаритов используют в офисах, торговых помещениях, учебных, муниципальных заведениях. Исключения составляют помещения с высоким уровнем влажности. Настольные модели оснащаются опцией поворота корпуса и наклона. Управление напольных и настольных вентиляторов осуществляется на панели устройства или посредством пульта ДУ.
Преимущества и недостатки
Рассмотрев особенности работы данного устройства, можно выделить его «сильные» и «слабые» стороны.
Преимущества:
1. Надежность и защищенность в использовании. Электроприбор обладает большой степенью надежности – целостность любого предмета, попавшего в рабочую зону, не будет нарушена даже на 1%.
2. Простота обслуживания. На рисунке показана легкость в очистке рабочей зоны безлопастного вентилятора по сравнению с лопастной моделью.Безлопастные вентиляторы
3. Возможность плавного регулирования скорости и направленности воздушной струи.
4. Стильный современный дизайн.
5. Многообразие моделей по высоте и мощности.
6. Экономичность. Эксплуатация устройств, в большинстве случаев, происходит на уровне мощности 15-20 Вт.
7. Отсутствие вибраций.
8. Равномерная плотность воздушной струи.
Основным «минусом» оригинальной модели – вентилятора Дайсона является стоимость. Также, напольные высокомощные модели издают постоянный гул, что негативно может сказаться при длительном использовании на психическом состоянии человека.
Кроме того, стоит выделить еще одну особенность безлопастных вентиляторов – это ограниченность функций. Современные модели лопастных вентиляторов обладают рядом полезных функций и опций, которые делают их, в некотором роде, универсальными в использовании. Конечно, это не касается вентиляторов специального назначения, например – шахтных. Безлопастные вентиляторы, на сегодняшний день, могут использоваться только в качестве устройства для создания комфортного микроклимата в помещении.
