Галактика


Московский вентиляторный завод «Галактика» создан в 2014 году на основе МВЗ «ФРЕГАТ». Основным направлением деятельности завода является производство оборудования для систем противодымной вентиляции. Все вентиляторы испытываются на балансировку. Современная линия порошкового напыления создает качественное лакокрасочное покрытие, обеспечивая оборудованию современный внешний вид. Предприятие гарантирует качественную продукцию, конкурентноспособные цены и сжатые сроки исполнения заказов.

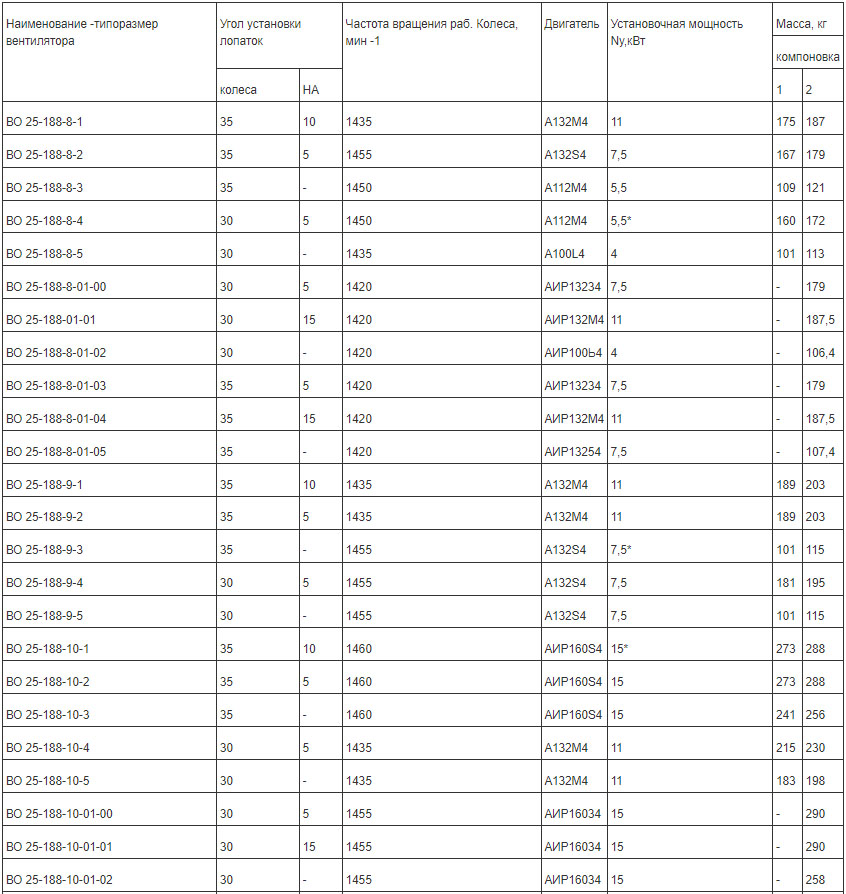

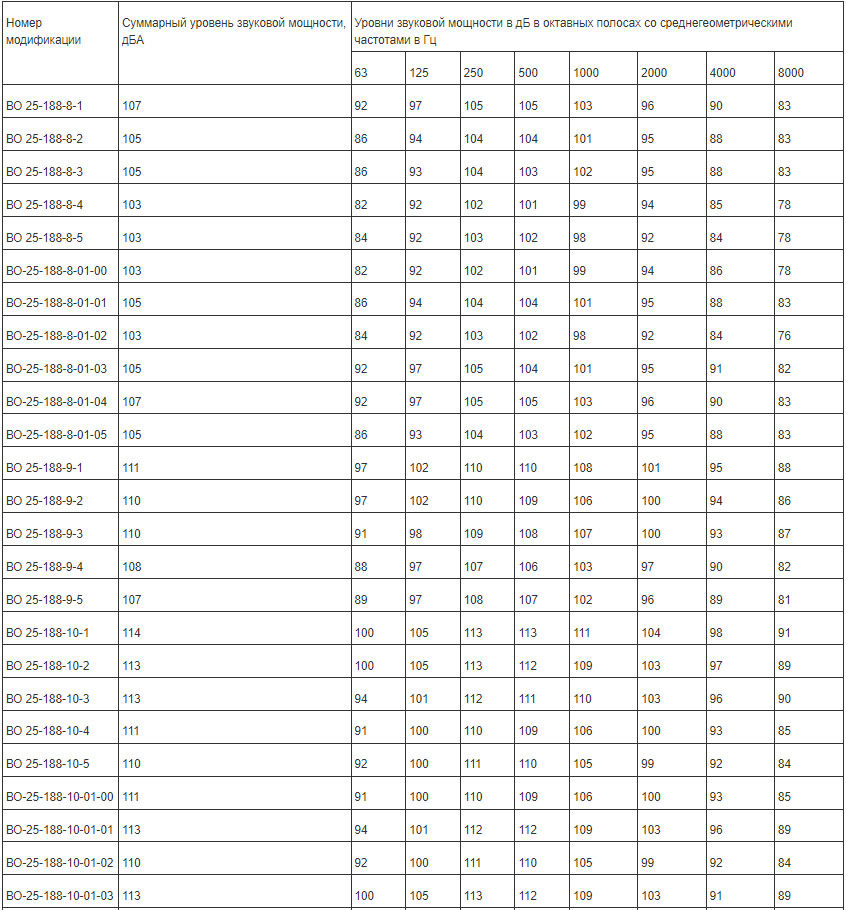

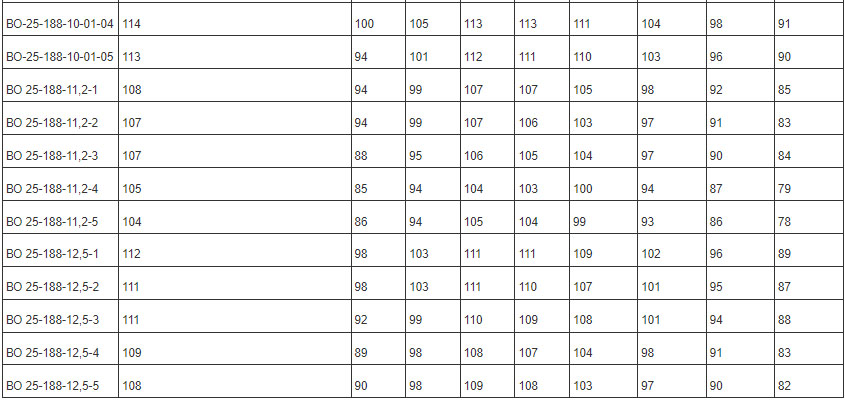

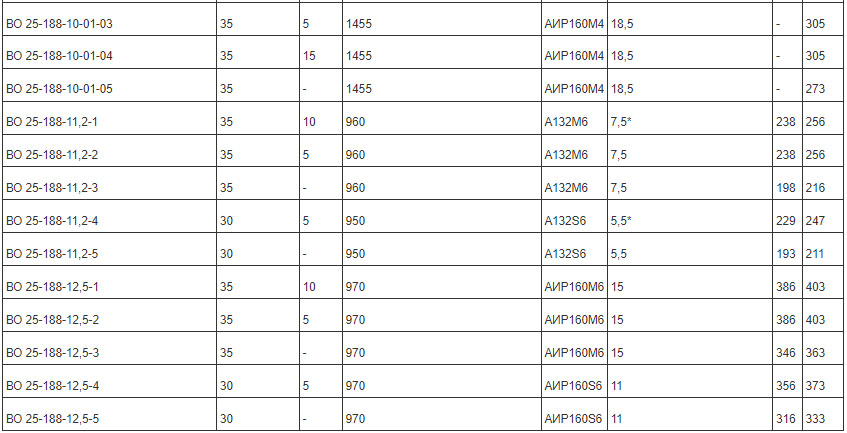

Вентиляторы осевые противодымных систем ВО 25-188



Вентиляторы серии ВО 25-188 (вентиляторы подпора) при работе создают избыточное давление и предотвращают проникновение дыма в тамбуры-шлюзы, лифтовые шахты, коридоры, лестничные клетки и т.д., тем самым обеспечивая возможность пожаротушения, проведения спасательных операций и эвакуации людей и оборудования. Применяются в системах противодымной вентиляции. Материал изготовления – углеродистая сталь с лакокрасочным покрытием. Вентиляторы предназначены для перемещения воздушных масс, газовых смесей, с агрессивностью не выше агрессивности воздуха, с содержанием пыли и других твердых примесей не более 100мг/м3, а также не содержащих липких веществ и волокнистых материалов. Среднее квадратическое значение виброскорости внешних источников вибрации в местах установки вентилятора не должно превышать 2 мм/с. Эксплуатация при температуре от –40°С до +40°С. Корпус вентилятора – цилиндрическая обечайка, свальцованная из листового металла. В переднем и заднем торце есть борты с монтажными отверстиями, представляющие из себя фланец для соединения с воздуховодом. На внешней стороне корпуса установлены крепежные элементы, которые, в сочетании с ребрами жесткости обеспечивают дополнительную жесткость всей конструкции вентилятора. В верхней части корпуса есть транспортировочный кронштейн. Моторная плита усилена вертикальными опорами. Ступица передает от асинхронного двигателя, расположенного на моторной плите, крутящий момент к рабочему колесу. У колеса 6 лопаток, с переменным сечением по всей длине для обеспечения равномерного потока воздуха в разных сечениях проточной части вентилятора. Ребро жесткости на лопатке обеспечивает долговечную эксплуатацию. Предусмотрена установка направляющего аппарата (НА) перед рабочим колесом. Направляющий аппарат предназначен для уменьшения потерь на переднем срезе вентилятора за счет начальной подкрутки потока воздуха на входе в лопатку. Каждый вентилятор одного типоразмера имеет пять модификаций, которые отличаются положением лопаток на рабочем колесе и наличием НА. Все элементы вентилятора имеют лакокрасочное покрытие.

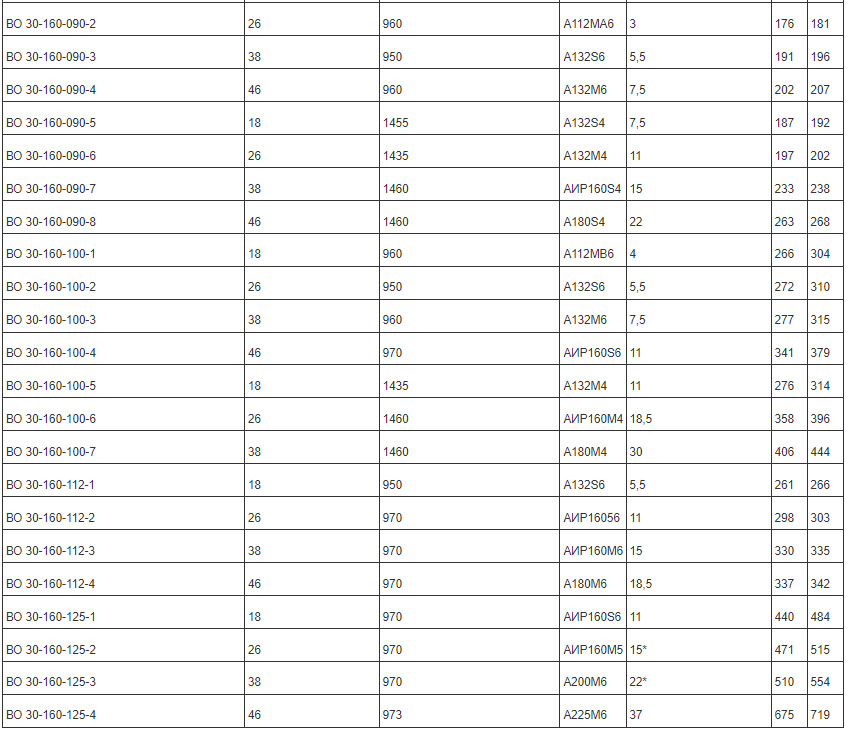

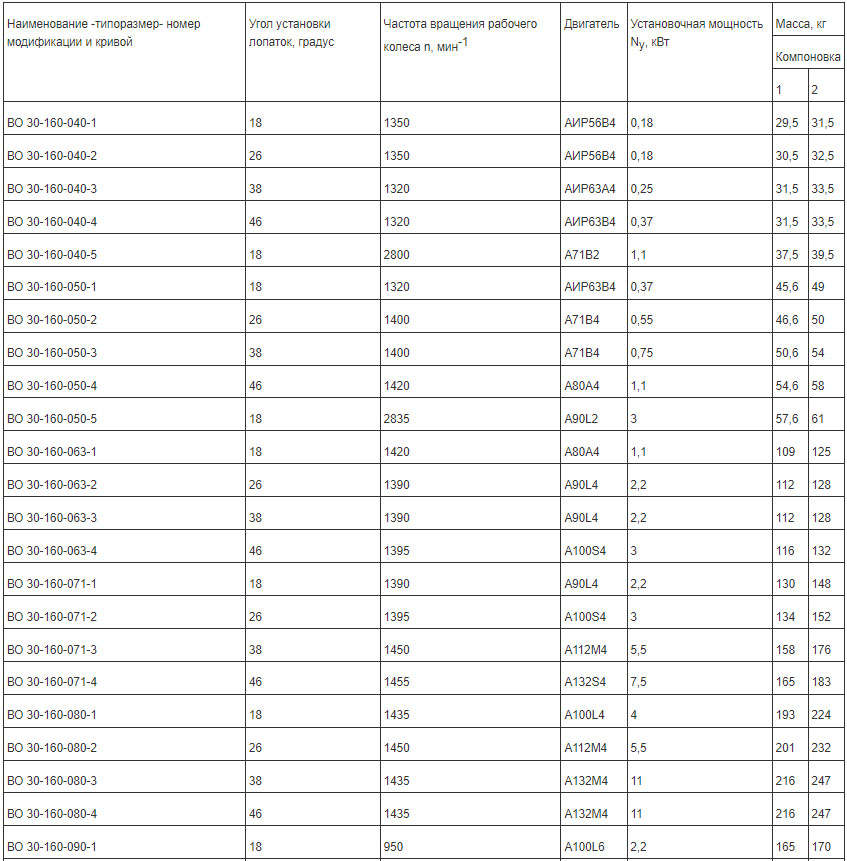

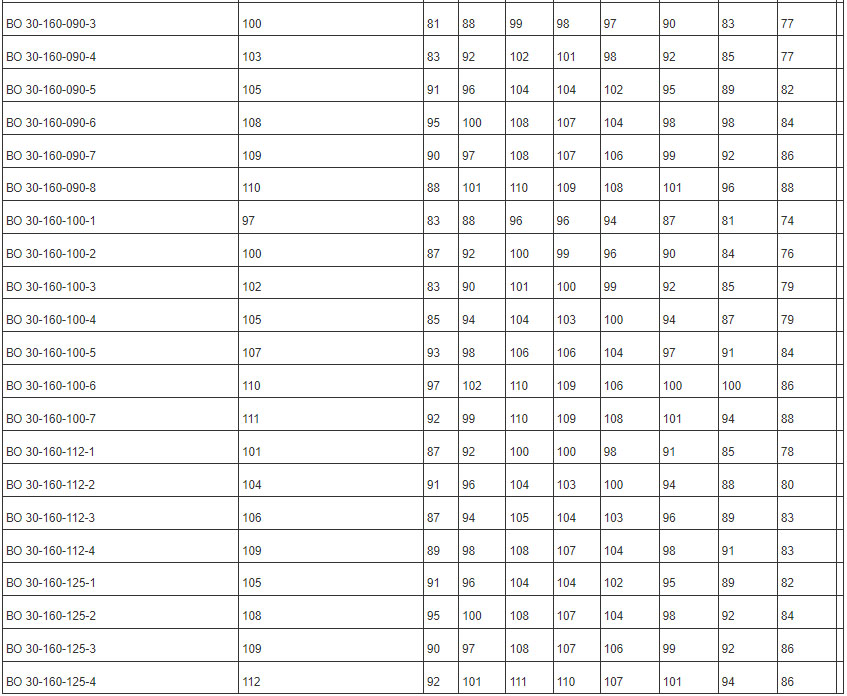

Вентиляторы серии ВО 30-160 (вентиляторы подпора) устанавливают в системы противодымной вентиляции. Вентиляторы создают избыточное давление и предотвращают проникновение дыма в лифтовые шахты, коридоры, лестничные клетки и т.д., обеспечивая проведение необходимых мер: пожаротушение, спасательные операции и эвакуацию людей и оборудования. Материал изготовления – оцинкованная сталь с лакокрасочным покрытием. При работе вентиляторы перемещают воздух и другие газовые смеси, с агрессивностью менее агрессивности воздуха, не содержащих липкие вещества и волокнистые материалы и с содержанием пыли или прочих твердых примесей не более 100/м3. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с. Диапазон рабочих температур от –40°С до +45°С (от –10°С до +50°С для тропического исполнения). Корпус вентилятора – цилиндрическая обечайка, свальцованная из листового металла. В переднем и заднем торце есть борты с монтажными отверстиями, представляющие из себя фланец для соединения с воздуховодом. На внешней стороне корпуса установлены крепежные элементы, которые, в сочетании с ребрами жесткости обеспечивают дополнительную жесткость всей конструкции вентилятора. В верхней части корпуса есть транспортировочный кронштейн. Моторная плита усилена вертикальными опорами. Ступица передает от асинхронного двигателя, расположенного на моторной плите, крутящий момент к рабочему колесу. У колеса 6 лопаток, с переменным сечением по всей длине для обеспечения равномерного потока воздуха в разных сечениях проточной части вентилятора. Ребро жесткости на лопатке обеспечивает долговечную эксплуатацию.
