Бастион


Петербургский завод «Бастион» производит вентиляционные изделия с 2006 года. Объекты, построенные

использованием воздуховодов от завода «Бастион», находятся в Санкт-Петербурге, Москве, Екатеринбурге, Сочи, Ленинградской, Мурманской, Архангельской, Новгородской, Псковской областях, республике Башкортостан, республике Карелия, республике Коми, Ямало-Ненецком автономном округе и других регионах России.

Основные направления работы:

  • Производство воздуховодов и фасонных частей.
  • Производство приточно-вытяжных установок с рекуперацией тепла
  • Изготовление нестандартных изделий по чертежам заказчика.
  • Поставка оборудования для систем вентиляции.
  • Поставка расходных материалов для систем воздуховодов.

Продукция «Бастиона» прошла испытания и имеет сертификаты соответствия. Завод имеет подтверждения соответствия менеджмента качества международным стандартам.



Радиальные вентиляторы

Радиальные вентиляторы - одни из наиболее применяемых в системах вентиляции, поскольку их использование позволяет реализовать разнообразные проекты приточно-вытяжной вентиляции. Радиальные вентиляторы имеют высокий коэффициент полезного действия, широкий диапазон рабочего давления, невысокий уровень шума. Конструкция радиального вентилятора состоит из корпуса в форме улитки, рабочего колеса и привода..

Завод «Бастион» производит радиальные вентиляторы двух видов: низкого давления – до 1кПа и среднего давления от 1 до 3 кПа

Лопатки рабочего колеса могут быть выгнуты либо вперед, либо назад.
Положение корпуса вентилятора обозначается направлением вращения: левое (Л) или правое (П) и углом поворота выходного патрубка в градусах.

Завод «Бастион» производит радиальные вентиляторы по 1 и 5 схеме присоединения двигателя.
Схема 1 – с непосредственным соединением с двигателем.
Схема 5 – с ременным приводом.

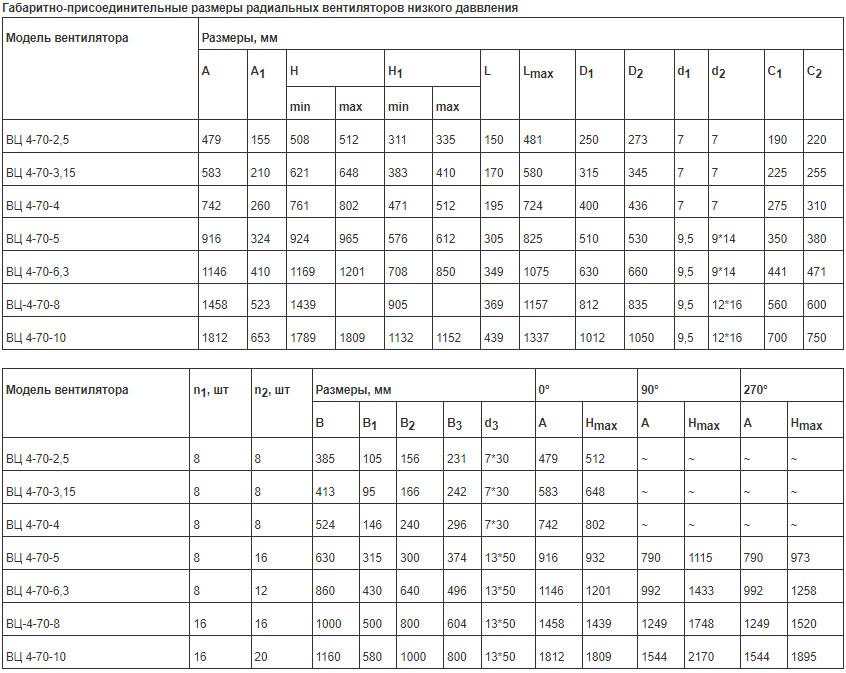

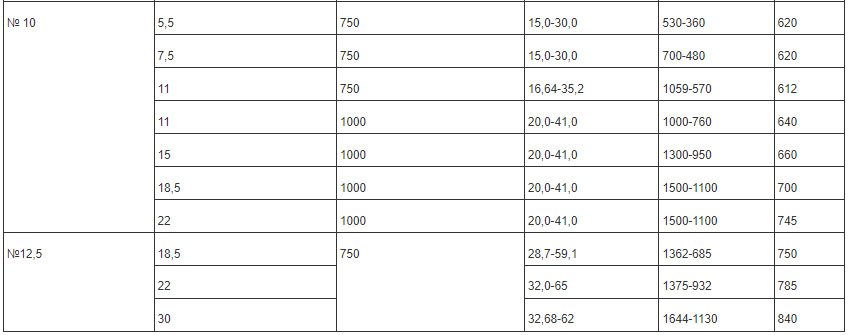

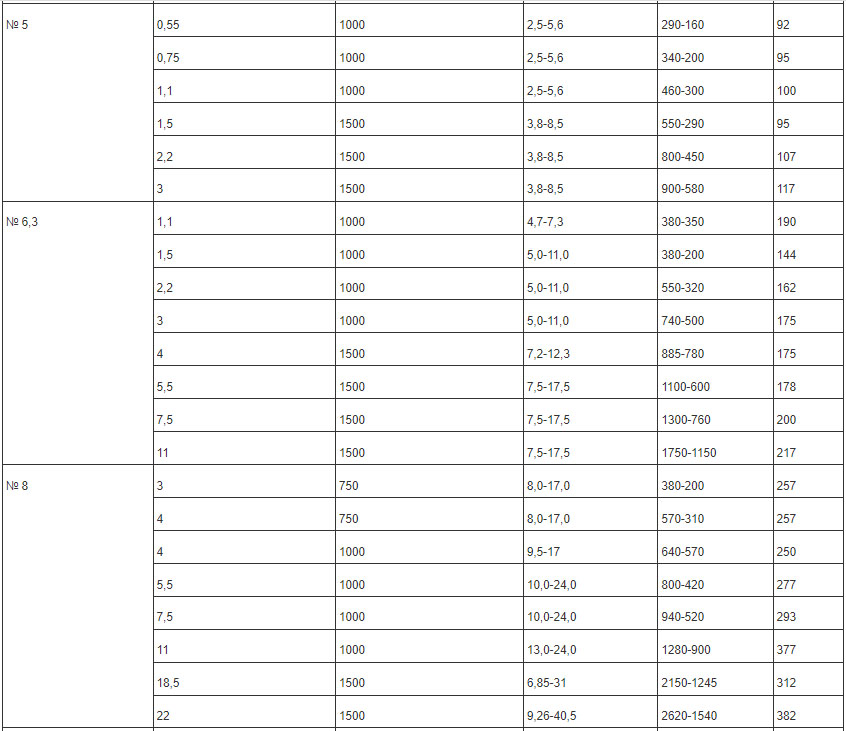

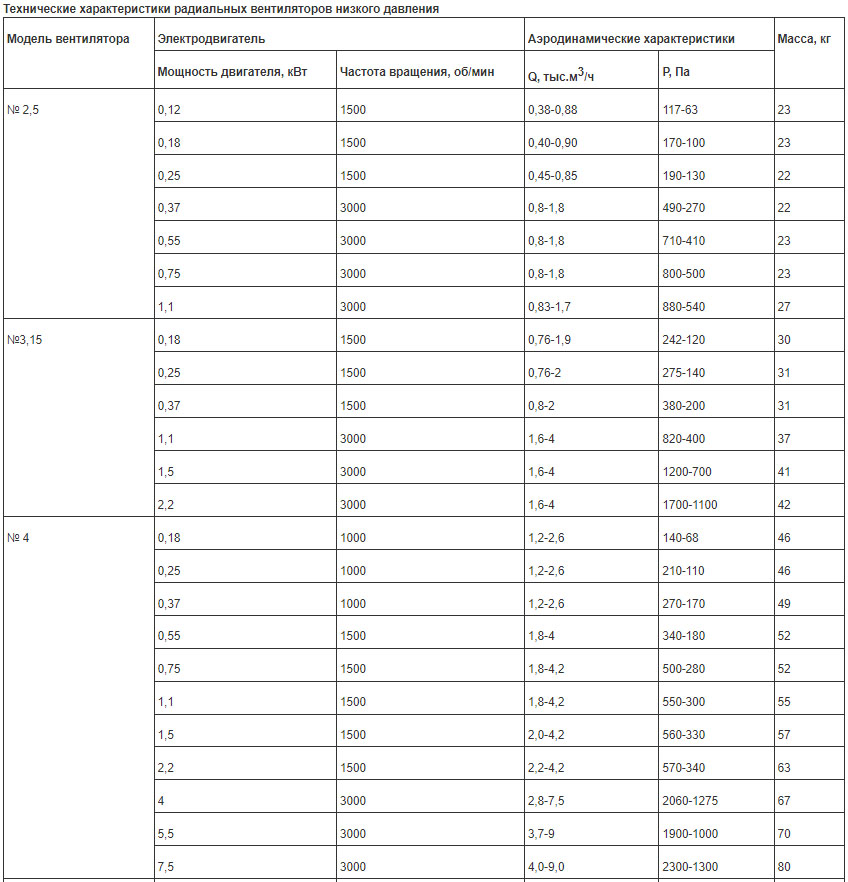

Радиальные вентиляторы низкого давления ВЦ 4-70 общего и специального назначения (аналоги: ВР 80-75, ВР 80-70, ВР 86-77, ВЦ 4-75, Ц 7-70, Ц 4-75)

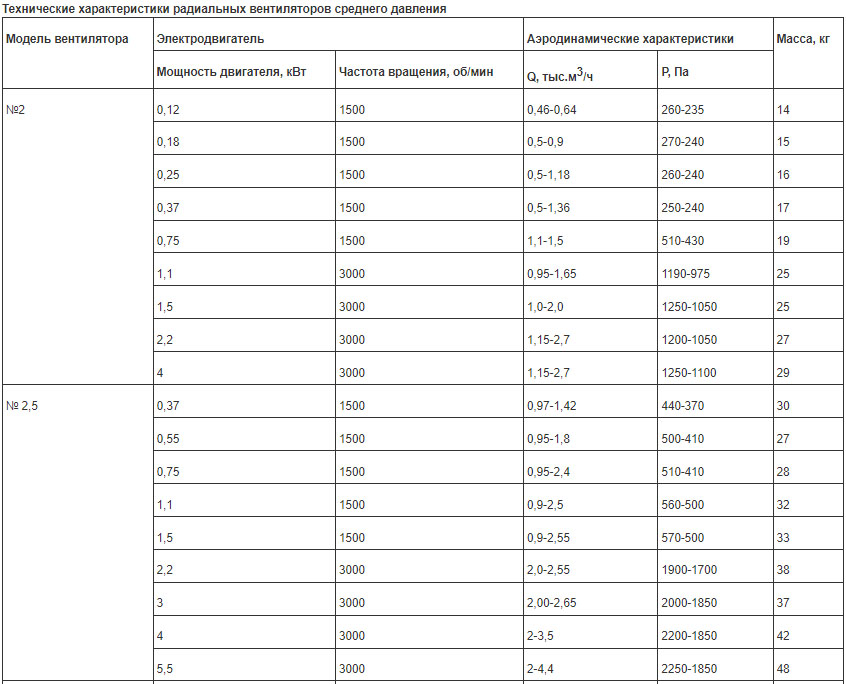

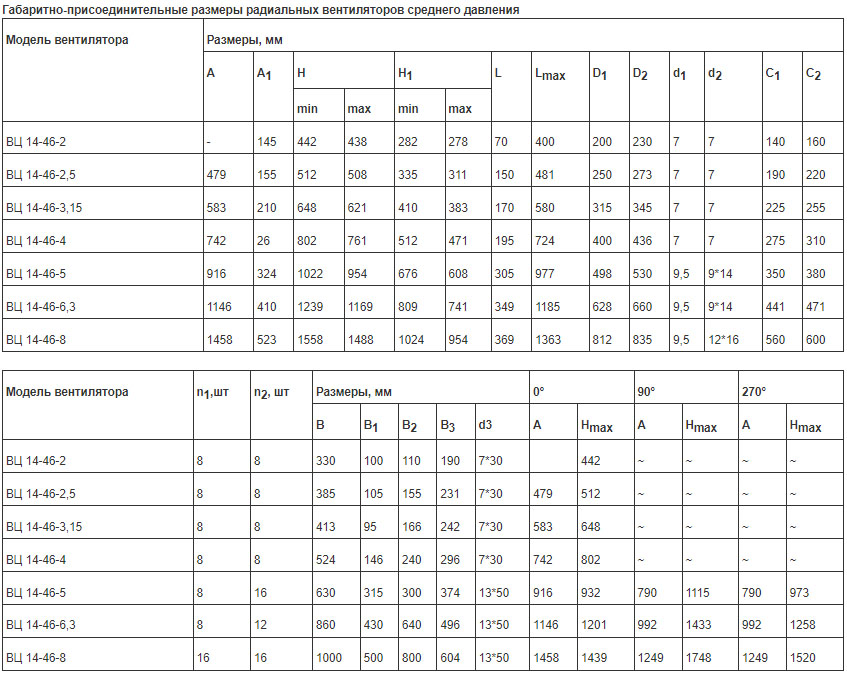

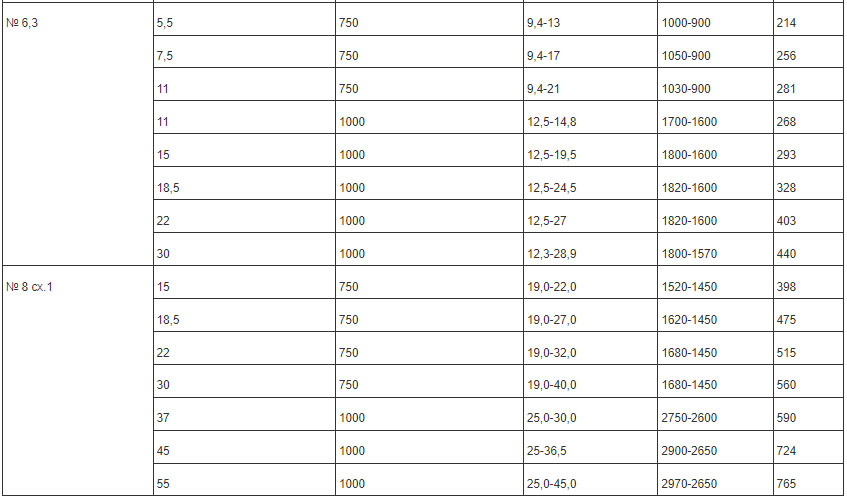

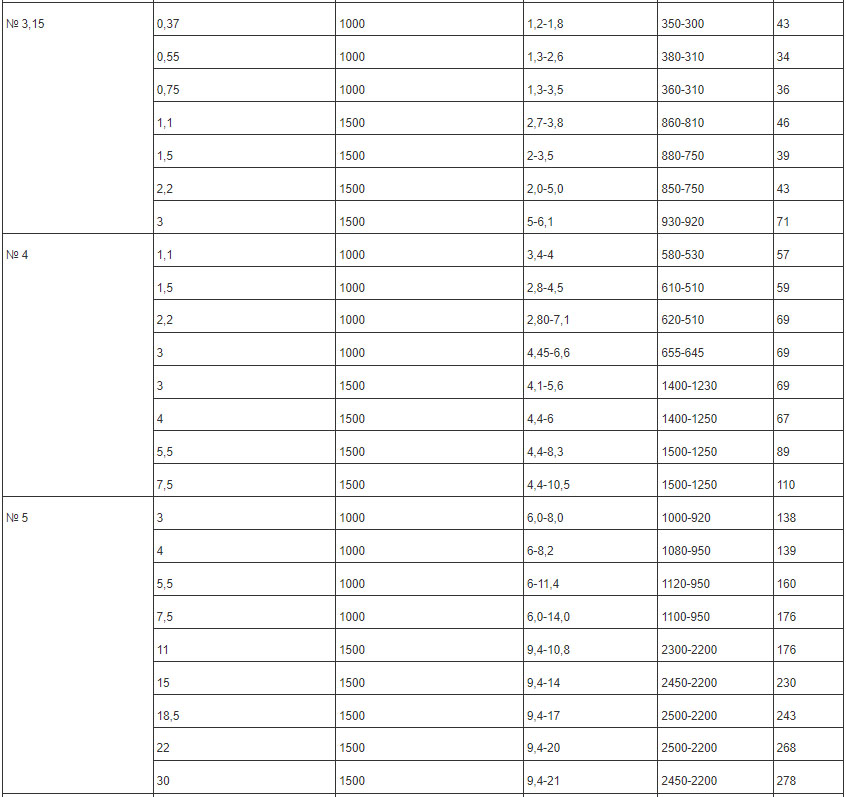

Радиальные вентиляторы среднего давления ВЦ 14-46 (аналоги вентиляторов ВР 14-46, ВР 280-46, ВР 15-45, ВР 300-45)

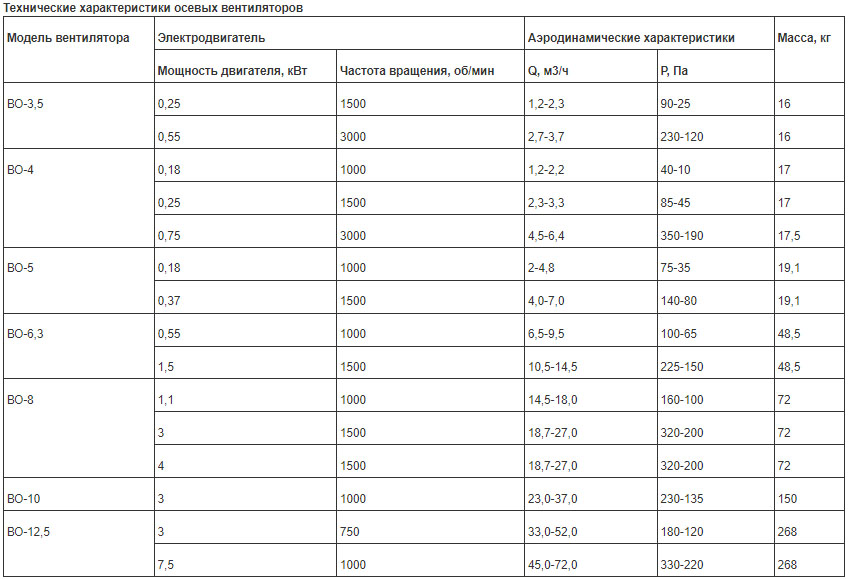

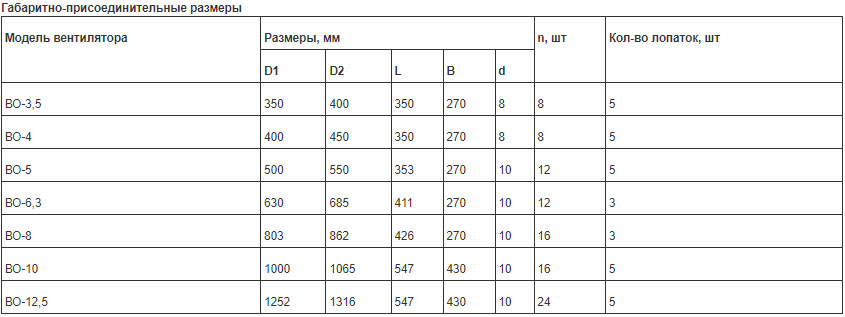

Осевые вентиляторы ВО-3,5, ВО-4, ВО-5, ВО-6,3, ВО-8, ВО-10, ВО-12,5
(Аналоги осевых вентиляторов: ВО, ВО-06-300, ВО-12-330, ВО-14-320)

Осевые вентиляторы имеют простую конструкцию и состоят из корпуса в форме цилиндра, рабочего колеса с лопастями пропеллерного типа и электродвигателя. Поток воздуха в осевом вентиляторе проходит через цилиндрический корпус и рабочее колесо в направлении оси вращения.
Использование осевых вентиляторов - один из самых легких способов обеспечения регулируемой вентиляции. Они часто используются в сетях с низким аэродинамическим сопротивлением для транспортировки больших объемов воздуха без изменения направления потока воздуха на входе и выходе. Осевые вентиляторы имеют высокий коэффициент полезного действия и могут быть использованы как в жилых, так и в промышленных зданиях, однако, возможности их использования ограничены, т.к. осевые вентиляторы не могут создавать высокое давление. При этом вентиляторы этого типа ценят за высокую надежность и долгий срок службы.



Канальные вентиляторы

Канальные вентиляторы широко используются в системах вентиляции жилых, общественных зданий, промышленных и производственных сооружений благодаря своей компактности и легкости монтажа в любом положении. Они представляют собой конструкцию, состоящую из корпуса и рабочего колеса. Рабочее колесо канального вентилятора оснащено лопатками, выгнутыми назад. Канальные вентиляторы обеспечивают перемещение значительного потока воздуха и не требуют обслуживания в процессе эксплуатации.

Их важной особенностью называют сочетание достоинств вентиляторов радиального и осевого типа. Как и осевые, канальные вентиляторы позволяют поддерживать направление потока воздуха на входе и выходе без изменений. В тоже время их характеризует высокий коэффициент полезного действия, сильный напор воздуха в сочетании с низким уровнем шума, что характерно для радиальных вентиляторов. Канальные вентиляторы устанавливаются в канале воздуховода прямоугольного или круглого сечения, соответственно канальные вентиляторы выпускают двух типов: прямоугольные и круглые.

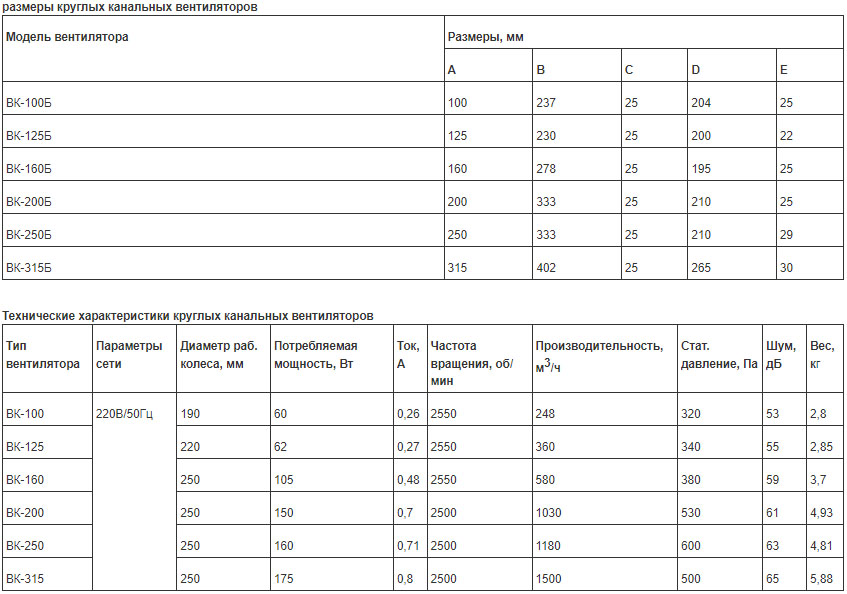

Круглые канальные вентиляторы

Габаритно-присоединительные

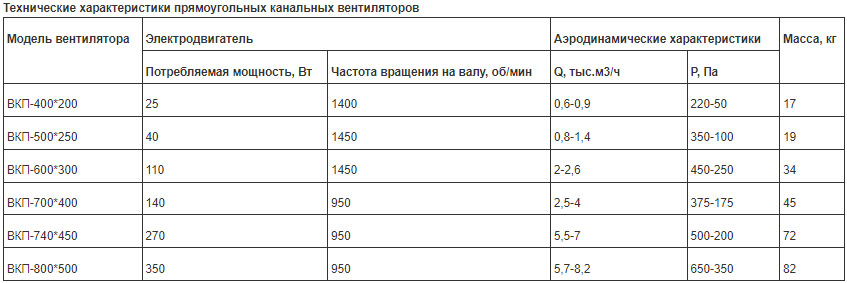

Прямоугольные канальные вентиляторы

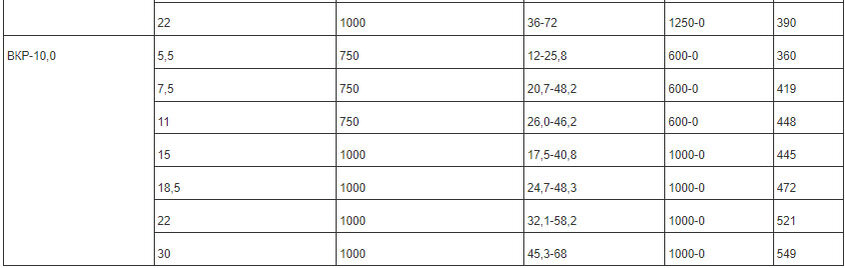

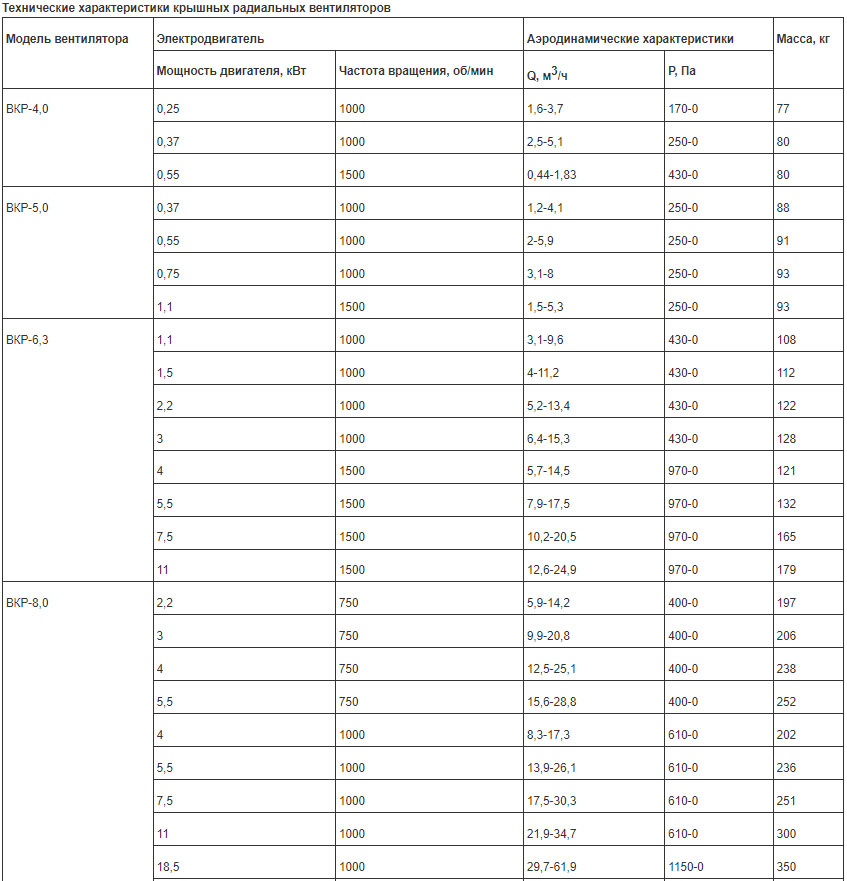

Крышные радиальные вентиляторы ВКР (Аналоги крышных радиальных вентиляторов: ВКРМ, ВКРЦ, КЦ3-90)

Крышный вентилятор – это радиальный вентилятор низкого давления одностороннего всасывания. Крышные вентиляторы устанавливают на крышах жилых домов, спортивных объектов, производственных зданий, в помещениях для содержания животных, складах, гаражных помещениях, хранилищах. Установка вентиляторов на крышах позволяет максимально использовать полезную площадь здания.

Рабочие лопатки вентилятора загнуты назад, ось вращения располагается вертикально. Корпус крышного вентилятора содержащий специальное полимерное покрытие, может быть оснащен поддоном, клапаном, стаканом, защищающим от влаги и атмосферных осадков. Крышный вентилятор осуществляет вытяжку воздуха по одному вертикальному каналу. Крышные вентиляторы могут быть использованы для осуществления регулируемой вентиляции здания, в том числе и без сети воздуховодов. Основное отличие крышных вентиляторов – свободный выход потока воздуха.
