Потолочные вентиляторы
Потолочный вентилятор – вентиляторный агрегат, монтаж которого осуществляется в потолочной зоне помещения.
Назначение: вентиляторные устройства потолочного типа используют для создания и поддержания оптимального климата в помещениях любого назначения. Также, их применяют для выравнивания температурного режима в комнатах с большой высотой потолков, в том числе – для рекуперации тепла. Такие устройства имеют название – дестратификаторы. Данный агрегат представляет собой осевой вентилятор с решеткой, у которой крылья имеют различное направление для распространения воздушных масс:
Рисунок. Дестратификатор
Рисунок. Поступление и распределение воздуха с помощью дестратификатора.
Потолочные вентиляторы могут быть задействованы в качестве самостоятельного вентиляционного оборудования в офисах, торговых залах, учебных аудиториях, так и быть задействованы в общепроизводственных вентиляционных системах – в цехах и других помещениях. В холодное время года потолочники способствуют распределению тепла в комнатах, а летом – охлаждению воздуха.
Рисунок. Вариант применения вытяжного потолочного вентилятора в офисе
Преимущества использования потолочных вентиляторов для рекуперации тепла
В помещениях с замкнутой средой теплый воздух постоянно поднимается вверх. Из-за отсутствия движения и поступления новых воздушных масс, происходит расслоение между самыми теплыми и самыми плотными пластами. Так как разность температуры в таких воздушных пластах может достигать 15 градусов, теплота, заключенная в самых высоких слоях – рассеивается, и вызывает теплопотери. Использование вентиляторов потолочного крепления в замкнутых помещениях дает возможность постоянного перемешивания воздушных пластов и снижения расхода энергии до 30%.
Устройство вентиляторного агрегата

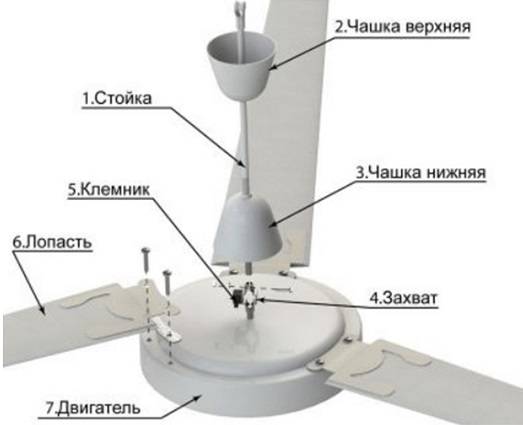

Конструкция осевой модели подвесного типа включает следующие компоненты:
К основным элементам конструкции осевого потолочного вентилятора относятся:
- Корпус. Промышленные модели потолочников изготавливают из металла, различных сплавов, стали или прочного пластика. Для работы в сложных условиях осевые потолочные вентиляторы могут иметь дополнительную антикоррозийную защиту в виде специального покрытия, или быть выполненным во взрывозащищенном исполнении.
- Электромотор. Практически во всех моделях используют однофазные асинхронные электродвигатели с внешним ротором.
- Лопасти. Для промышленного и коммерческого использования производители изготавливают потолочники с количеством лопаток от трех до шести. Снижение или увеличение количества лопастей приводит к ухудшению аэродинамических и технических показателей, поэтому устройства с меньшим или большим числом лопастей для промышленного использования не выпускаются. Крыльчатка с лопастями крепится на валу электродвигателя.
- Крепежные элементы. Изготавливают их из прочных сплавов или металла. Крепеж должен выдерживать заданную нагрузку вентилятора.
- Пульт управления – устройство для выключения/выключения агрегата, переключения скоростей (плавный или ступенчатый переключатель), переключения направления движения лопастей.
Разновидности
Вентиляционные устройства потолочного типа бывают двух видов: подвесной и вытяжной.
Подвесной потолочный вентилятор (Рисунок 5). Конструкция данного агрегата отображена в предыдущем разделе. Крепление к потолку осуществляется с помощью стойки (шланги). Используется для перемещения воздушных масс внутри комнаты и создания оптимального микроклимата.
Рисунок. Подвесная модель
Вытяжной вентилятор потолочного варианта крепления. Устройство встраивается внутри вентиляционных каналов, или за натяжными (подвесными) потолками. В помещении видна только внешний элемент агрегата (решетка), через которую происходит забор воздуха. Данные устройства служат для выведения газовоздушных потоков без примесей.
Рисунок. Вытяжной вариант
Важно! Подвесные модели изготавливаются с осевой схемой расположения лопастей, т.е. струя воздуха имеет направленность вниз или вверх. Вытяжные потолочники могут иметь две схемы: центробежную или осевую.
Как работают
Потолочные вентиляторные агрегаты по конструкции лопаток и принципу действия относятся к двум типам: осевые и центробежные модели:
- В центробежных агрегатах газовоздушные массы подхватываются загнутыми вперед лопатками, под действием центробежной силы перемещаются под углом 90 градусов относительно оси вращения крыльчатки и выводятся наружу через выходной патрубок.
- В осевых моделях потоки заходят внутрь параллельно оси вращения крыльчатки, и далее перемещаются под действием набегающих лопастей.

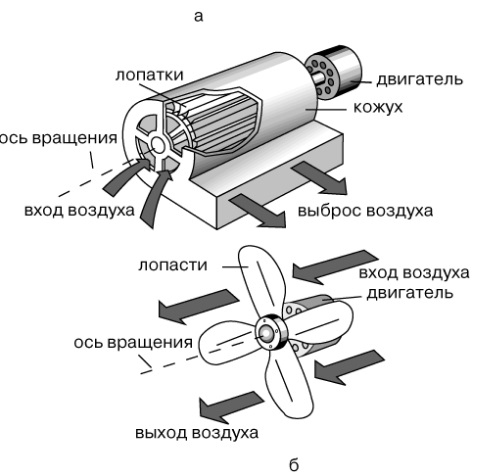

Рисунок. Схема работы центробежного (а) и осевого (б) вентиляторов
Нормы и требования
Термины, определения, размеры крыльчаток и другие рабочие характеристики для подвесных лопастных вентиляторов потолочного типа указаны в ГОСТ 27925-88. Также, производство и применение данных агрегатов регулируются следующими актами:
- ГОСТ 5976-90 Вентиляторы радиальные общего назначения. Общие ТУ
- ГОСТ 31961-2012 Вентиляторы пром-ные. Показатели энерго-эффективности
- Административные и бытовые здания СНиП 2.09.04-87 п.п. 4.6 – в части обязательного использования агрегатов.
Устройства данного типа крепления имеют общепринятое обозначение в виде аббревиатуры – ПВ.
Основные технические характеристики
Главным техническим параметром, определяющим эффективность работы вентиляторного агрегата потолочного крепления, является потребляемая мощность. В данном случае, производительность модели – это объем воздушных масс, перемещаемых в течение единицы времени. Единицей измерения данного параметра являются м.3/час.
Также, при выборе модели следует обратить внимание на следующие характеристики ВП:
- Скорость вращения (количество оборотов в минуту).
- Диаметр размаха лопаток или длина лопаток – чем длиннее лопасти вентилятора, тем большую зону он охватит, соответственно, быстрее и эффективнее провентилирует комнату.
- Ширина одной лопасти. Данный показатель, также, оказывает непосредственное влияние на производительность агрегата. Если сравнить две модели с единым сечением лопастей и одинаковой скорости вращения колеса, производительность будет у того ВП, у кого лопасти шире.
- Угол наклона лопатки. Мощность агрегата зависит от угла наклона лопасти: чем выше данный показатель, тем большую нагрузку может выдержать электромотор. Наиболее производительные модели имеют лопатки с углом подъема – до 20 градусов.
Особенности и преимущества использования
- Вентиляторные агрегаты потолочного монтажа более безопасны в использовании, чем напольные или настенные модели, так как они находятся в недосягаемой зоне. Такое расположение позволяет исключить неосторожное попадание предметов в корпус и затягивание его лопастями. Это особенно важно в терминалах или на производстве с непрерывными технологическими процессами.
- Особенно важно применение потолочников в закрытых зонах, где необходим постоянный температурный режим. Например, на верхних полках стеллажей в складских терминалах.
- Индустриальные модели потолочников изготавливаются в шумоизолирующем исполнении, поэтому длительная работа вентилятора и издаваемый шум не оказывают негативного влияния на работающих людей.
- Использование агрегатов данного типа позволяет экономить тепловую энергию.
- Потолочные модели уличного применения изготавливают со степенью защищенности IPX5.
- В процессе эксплуатации потолочника все объекты, находящиеся вблизи, обдуваются безостановочным потоком воздуха, который движется с неизменной скоростью.
- Данный агргат позволяет поддерживать определенную неизменный температурный режим в закрытом помещении, за счет непрерывного принудительного перемешивания разнотемпературных слоев. Это особенно важно для многих технологических процессов.
- Вытяжные модели незаменимы на объектах с принудительным проветриванием (котельные, общественные туалеты, сауны и т.д.)
- Затратная мощность агрегатов потолочного монтажа значительно ниже, чем у других климатических систем, поэтому затраты на ВП будут также ниже.
- Потолочные установки не создают сквозняков в помещении.
Популярные модели
Таблица 1. Сравнительная таблица основных параметров потолочных вентиляторов известных брендов
