Энергомашиностроительный завод «Тайра» является крупнейшим производителем вентиляционного, энергетического и газоочистного оборудования. Предприятие входит в состав корпорации «Сибинжиниринг». Продукция предприятия полностью соответствует современным стандартам качества, что подтверждается соответствующими сертификатами.

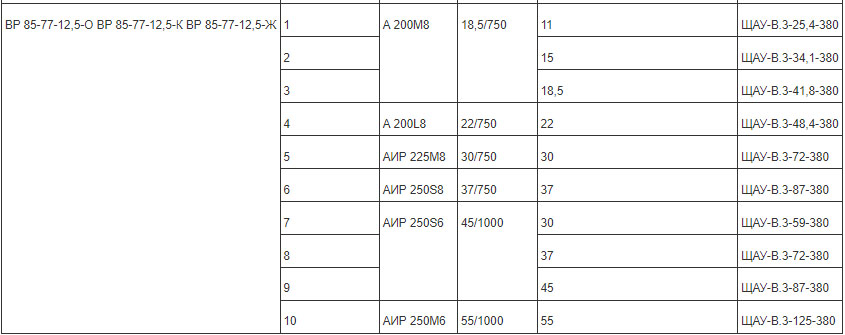

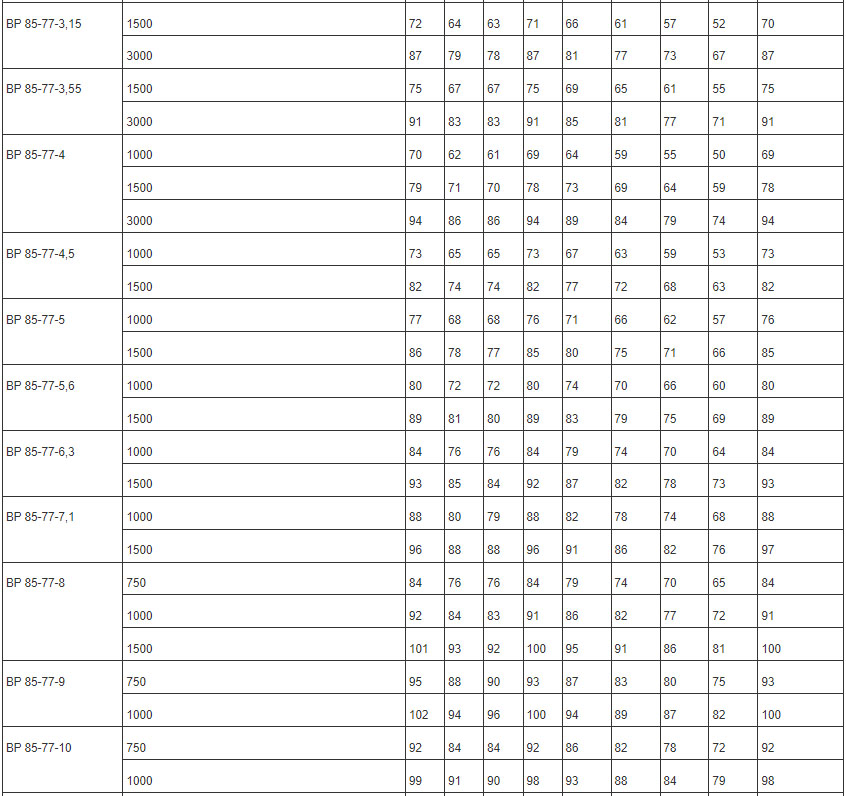

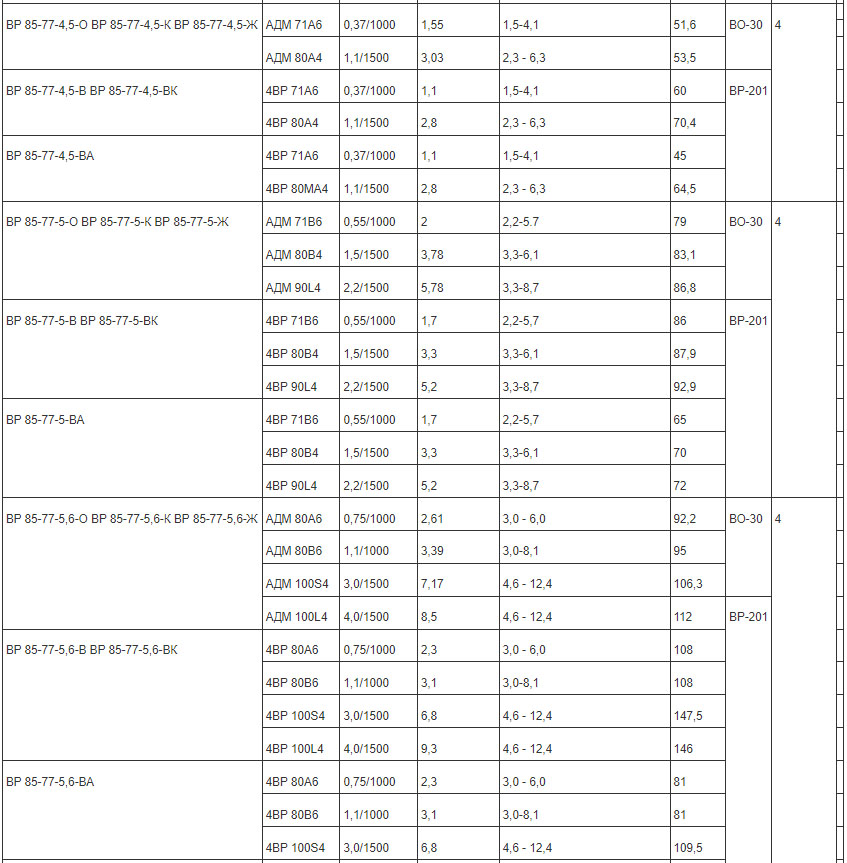

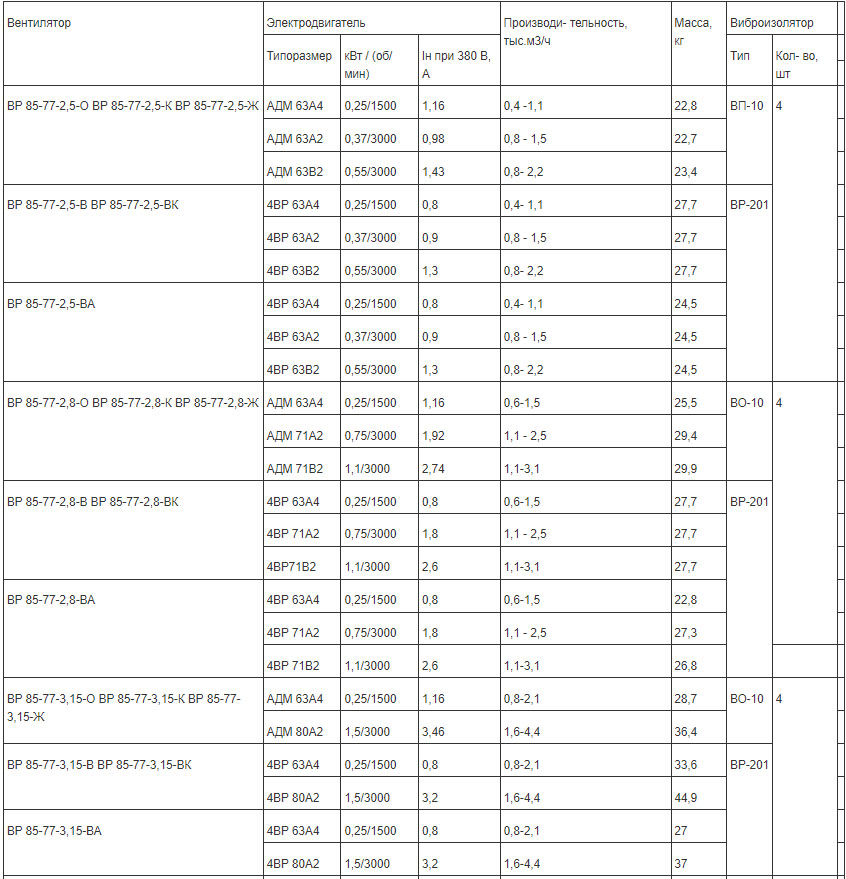

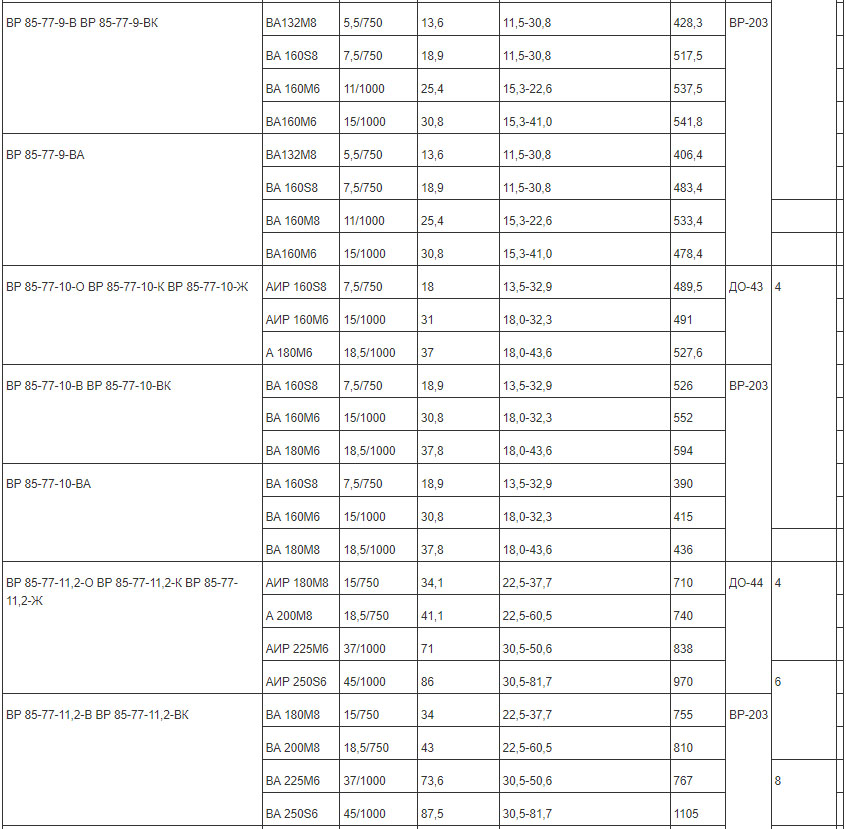

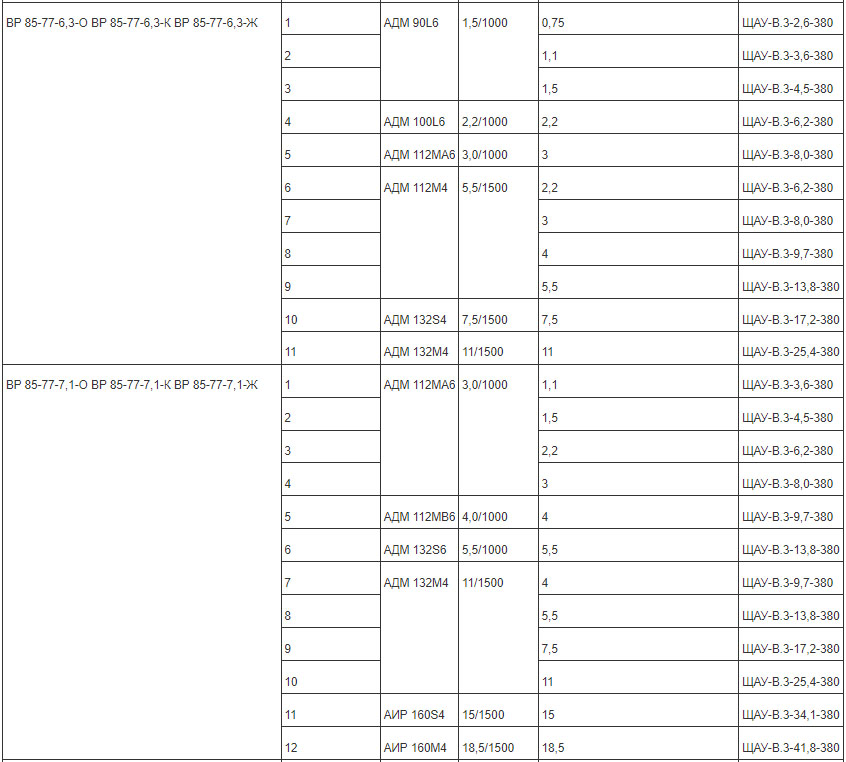

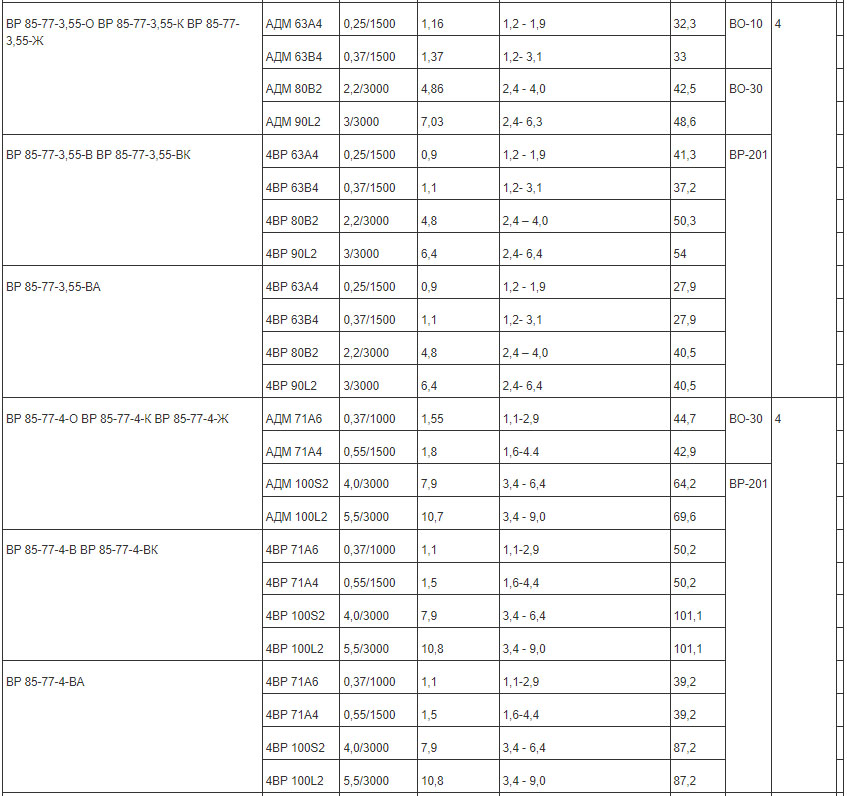

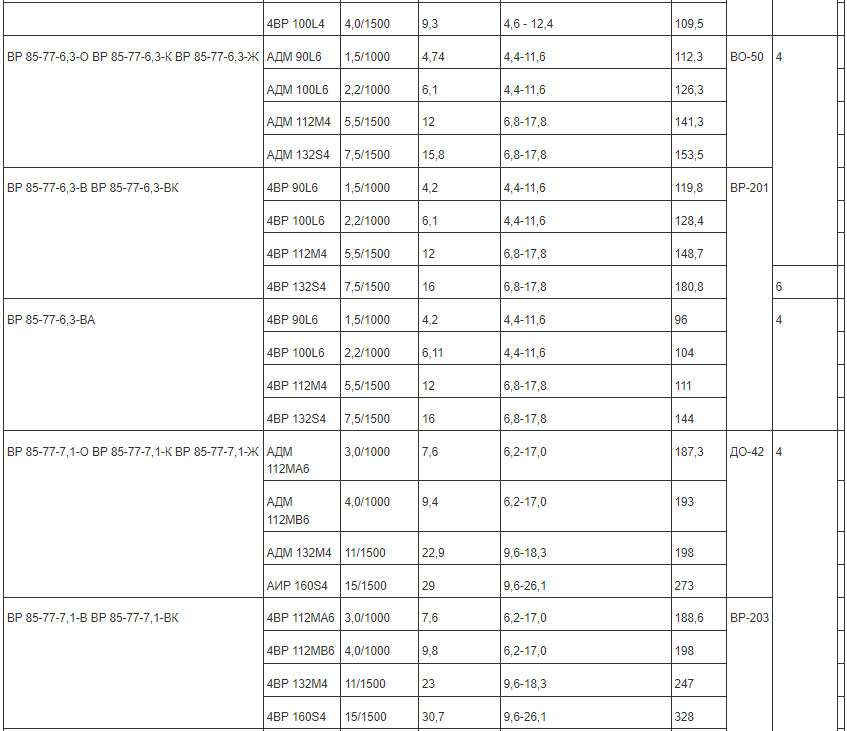

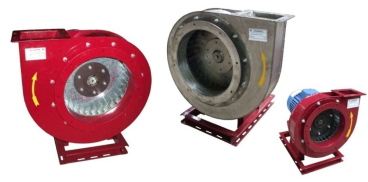

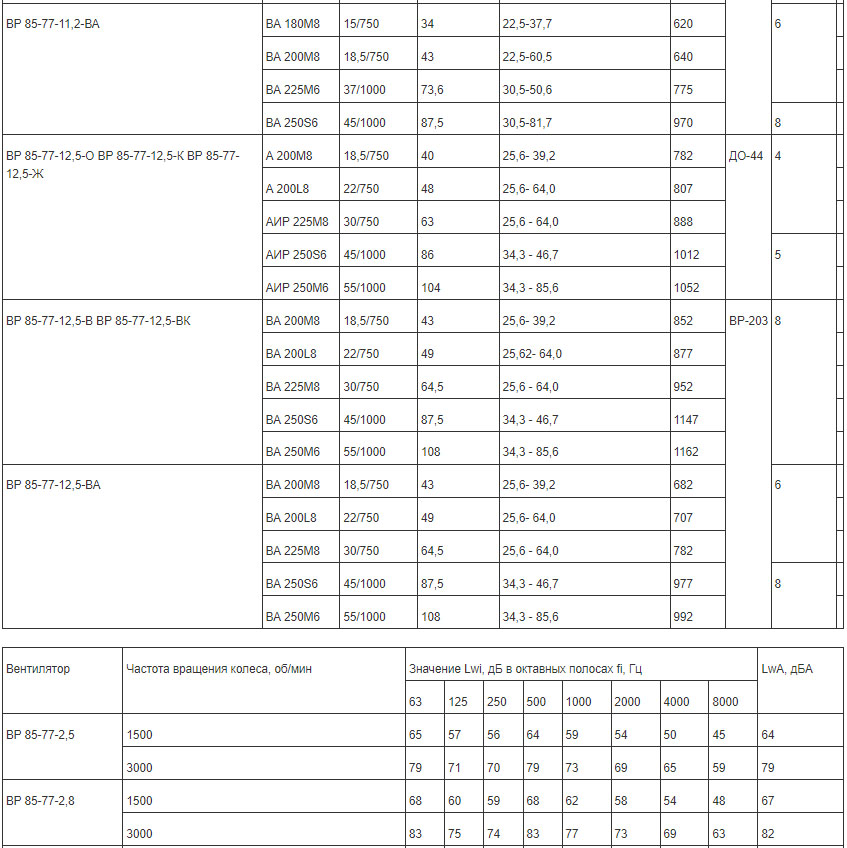

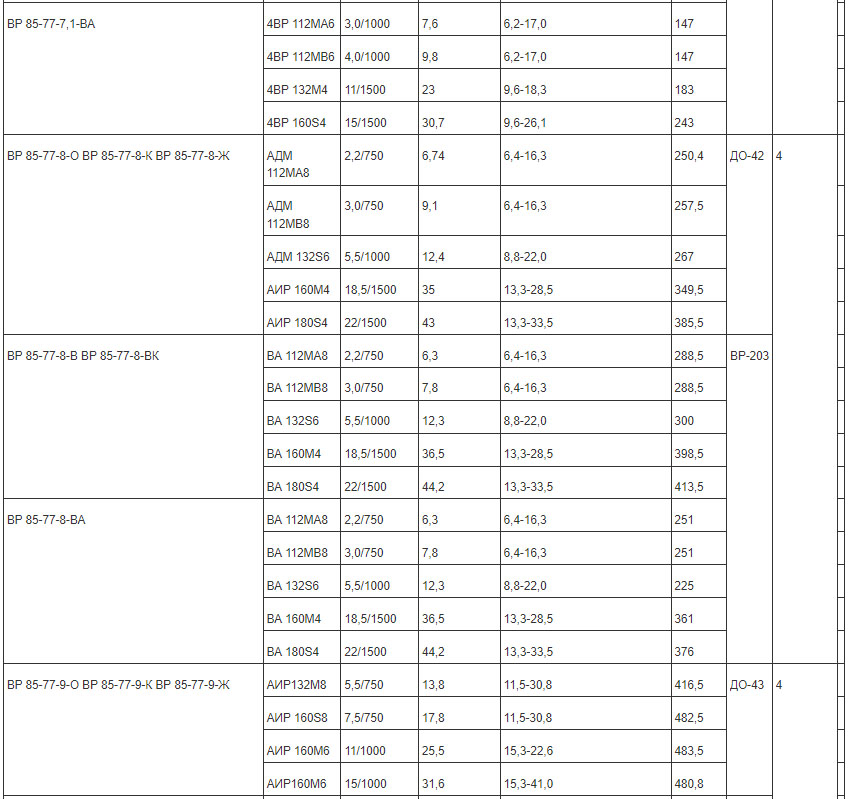

Радиальные вентиляторы ВР 85-77 являются вентиляторами низкого давления, одностороннего всасывания со спиральным поворотным корпусом и загнутыми назад лопатками (12 штук) с правым и левым направлением вращения. Вентиляторы используют трехфазные асинхронные электродвигатели на напряжение 380В. Используются в системах кондиционирования, вентиляции и прочих санитарно-технических целях. Данные вентиляторы взаимозаменяемы по аэродинамической характеристике и присоединительным размерам с вентиляторами ВР 80-75 и ВР 86-77.

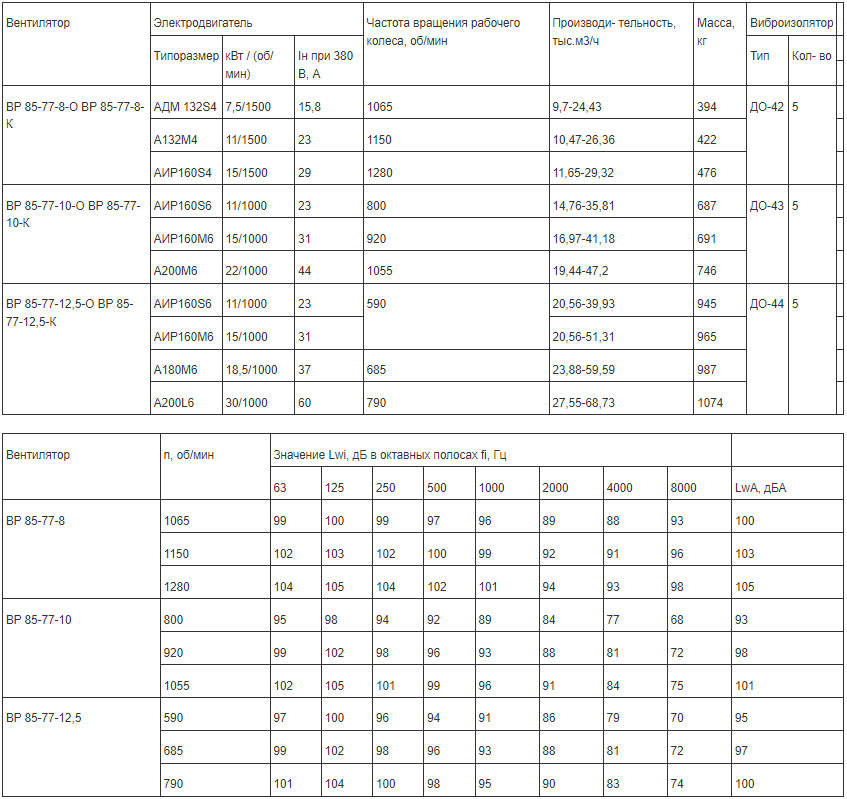

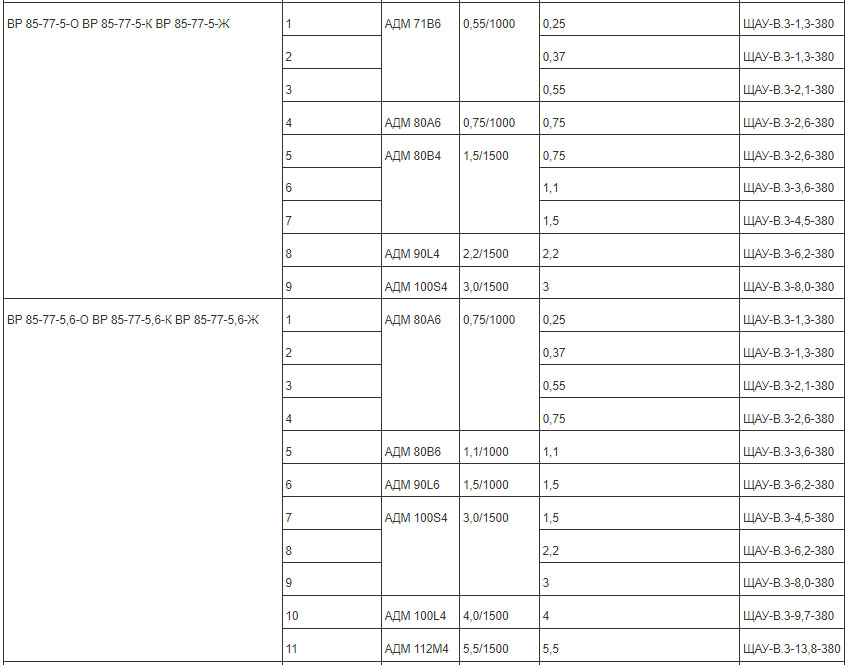

Радиальные вентиляторы ВР 85-77 исполнения 5 являются вентиляторами низкого давления, одностороннего всасывания со спиральным поворотным корпусом и загнутыми назад лопатками (12 штук). Предназначены для систем кондиционирования, вентиляции и прочих производственных и санитарно-технических целей. Эксплуатируются при температуре от –450С до +400С, в умеренном климате и 2-ой категории размещения. Если двигатель защищен от атмосферных воздействий, то допускается эксплуатация вентилятора по 1-ой категории размещения. Также возможна эксплуатация при температуре до –600С в холодном климате (УХЛ, ХЛ).

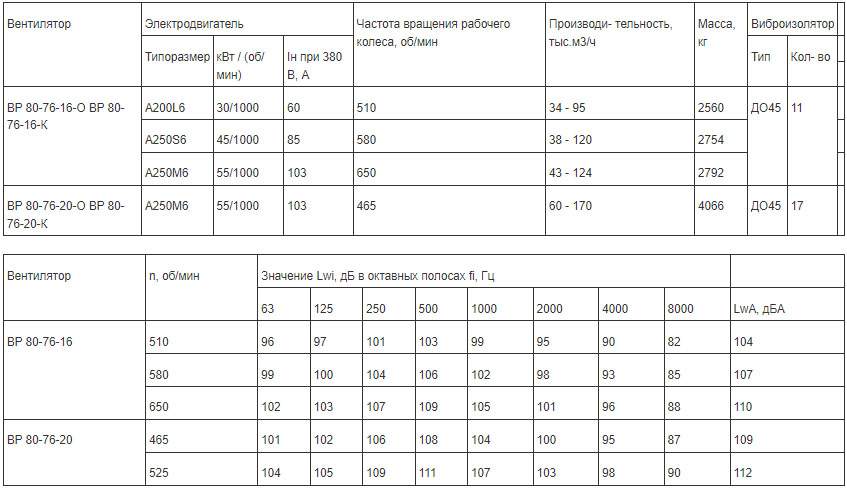

Радиальные вентиляторы ВР 80-76 являются вентиляторами низкого давления, одностороннего всасывания со спиральным поворотным корпусом. Данные вентиляторы обладают назад загнутыми лопатками (12 штук) вращающимися как вправо так и влево. Энергоэффективность – КЛ3. Эксплуатация: температура – от –450С до +400С; умеренный климат; 2 и 3 категории размещения. Если двигатель защищен от атмосферных воздействий, то допускается эксплуатация вентилятора по 1-ой категории размещения. Также возможна эксплуатация при температуре до –600С в холодном климате (УХЛ, ХЛ). Применение: в системах кондиционирования, вентиляции (производственные, общественные и жилые здания), а также для прочих производственных и санитарно-технических целей.

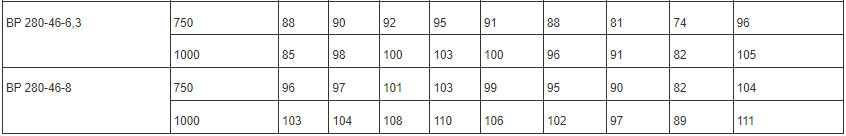

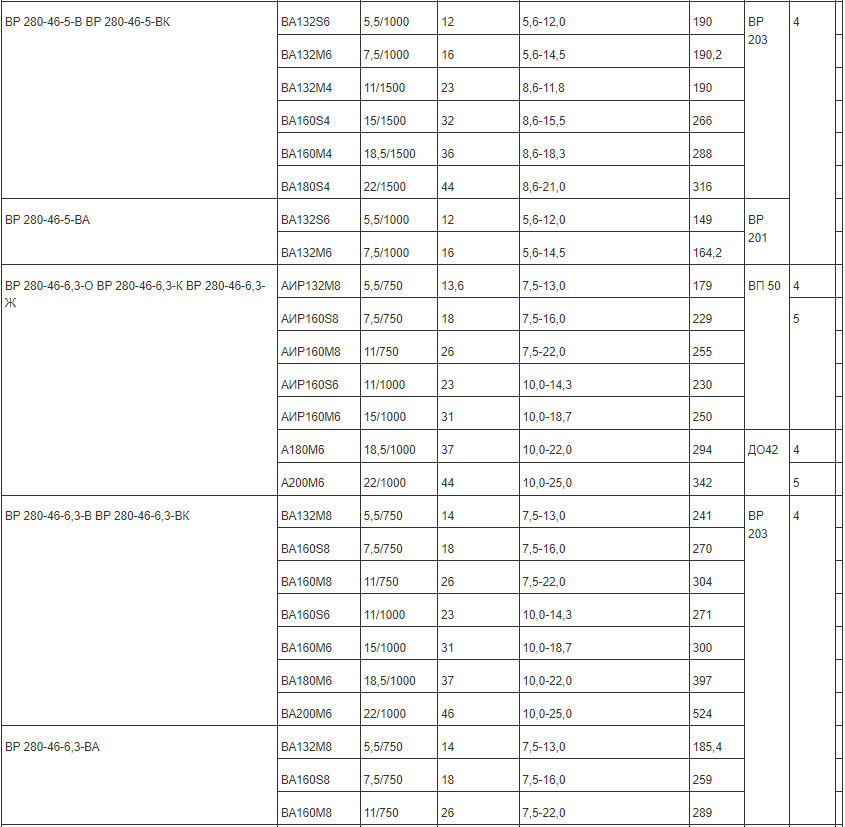

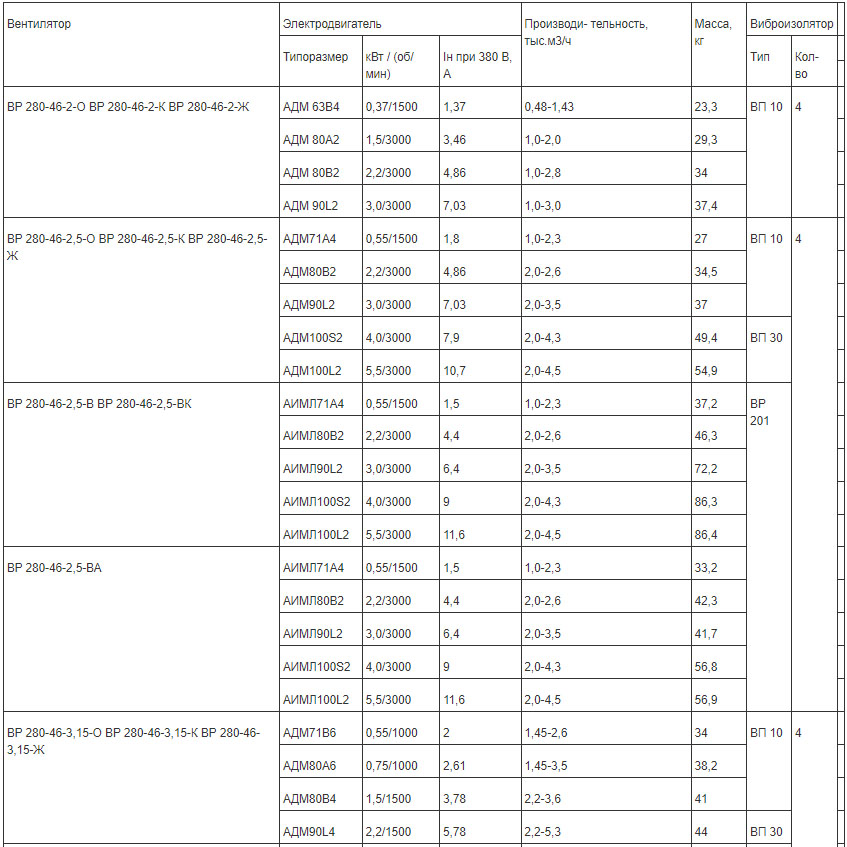

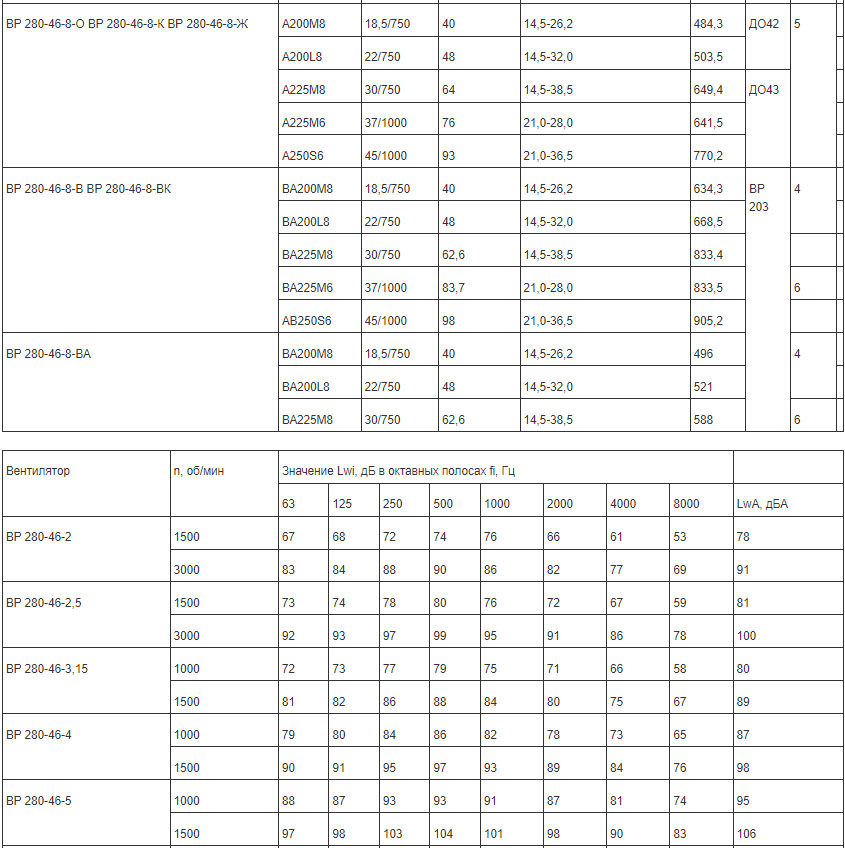

Радиальные вентиляторы ВР 280-46 исп.1 являются вентиляторами среднего давления, одностороннего всасывания со спиральным поворотным корпусом и энергоэффективностью КЛ3. Обладают загнутыми вперёд лопатками (32 штуки) с правым и левым направлением вращения. Применяются в системах кондиционирования воздуха, вентиляции и в других целях. Эксплуатация: температура – от –450С до +400С; умеренный климат; 2 и 3 категории размещения. Если двигатель защищен от атмосферных воздействий, то допускается эксплуатация вентилятора по 1-ой категории размещения. Также возможна эксплуатация при температуре до –600С в холодном климате (УХЛ, ХЛ).

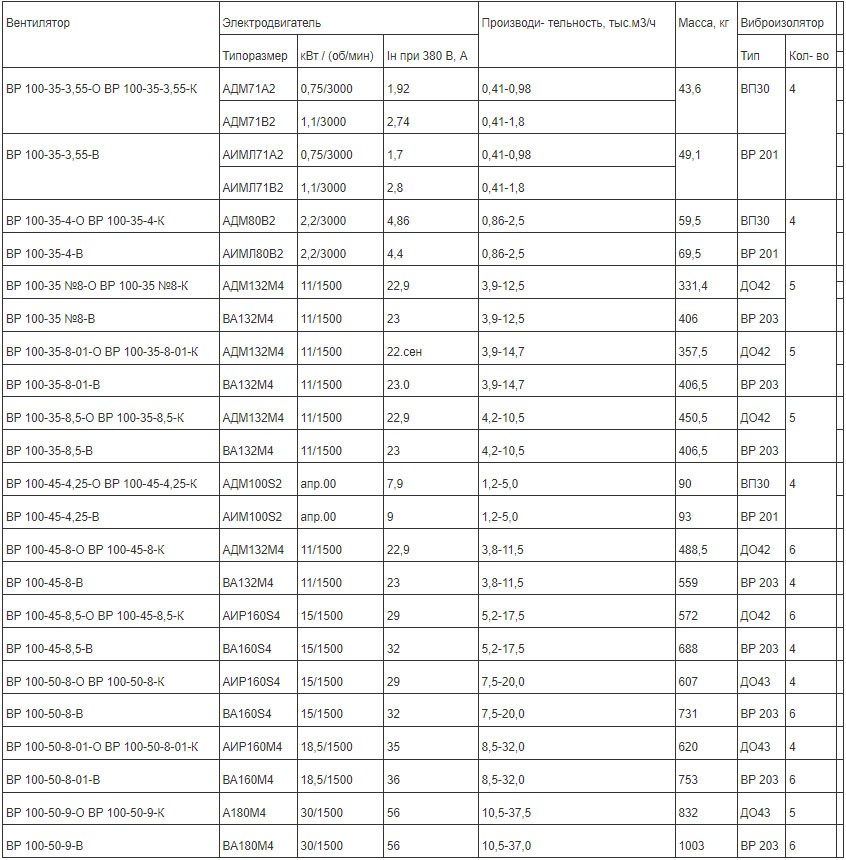

Данные вентиляторы являются вентиляторами среднего давления, одностороннего всасывания со спиральным неповоротным корпусом. Лопатки загнуты назад с правым и левым вращением, их количество: 9 у ВР 100-35, ВР 100-50; 10 у ВР 100-45. Энергоэффективность КЛ3. Применяют: в стационарных системах вентиляции, кондиционирования и воздушного отопления; в размольных системах мукомольных заводов; в прочих санитарно-технических целях. Эксплуатация: температура – от –450С до +400С; умеренный климат; 2 и 3 категории размещения. Если двигатель защищен от атмосферных воздействий, то допускается эксплуатация вентилятора по 1-ой категории размещения. Также возможна эксплуатация при температуре до –600С в холодном климате (УХЛ, ХЛ).

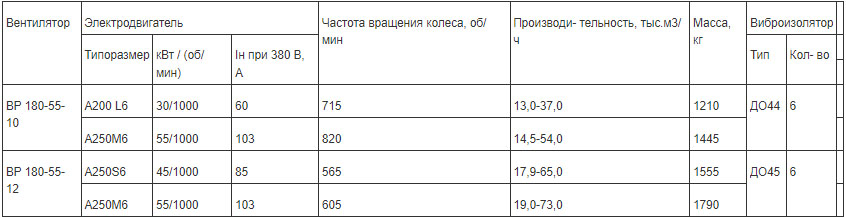

Радиальные вентиляторы ВР 180-55 являются вентиляторами среднего давления, одностороннего всасывания со спиральным поворотным корпусом и вперёд загнутыми лопатками. Лопаток – 32 штуки, направление вращения – правое и левое. Энергоэффективность вентиляторов – КЛ1. Применяются устройства в системах кондиционирования и вентиляции воздуха в производственных, общественных и жилых помещениях. Эксплуатация: температура – от –450С до +400С; умеренный климат; 2 и 3 категории размещения. Если двигатель защищен от атмосферных воздействий, то допускается эксплуатация вентилятора по 1-ой категории размещения. Также возможна эксплуатация при температуре до –600С в холодном климате (УХЛ, ХЛ).

Являются вентиляторами высокого давления, одностороннего всасывания. Обладает спиральным поворотным корпусом, 32 загнутыми вперёд лопатками с правым и левым направлением вращения. Энергоэффективность КЛ2. Применяются вентиляторы в системах вентиляции, воздушного отопления и технологических линиях. Эксплуатируются вентиляторы при температуре – от –450С до +400С в умеренном климате, во 2-ой категории размещения. Если двигатель защищен от атмосферных воздействий, то допускается эксплуатация вентилятора по 1-ой категории размещения. Также возможна эксплуатация при температуре до –600С в холодном климате (УХЛ, ХЛ).

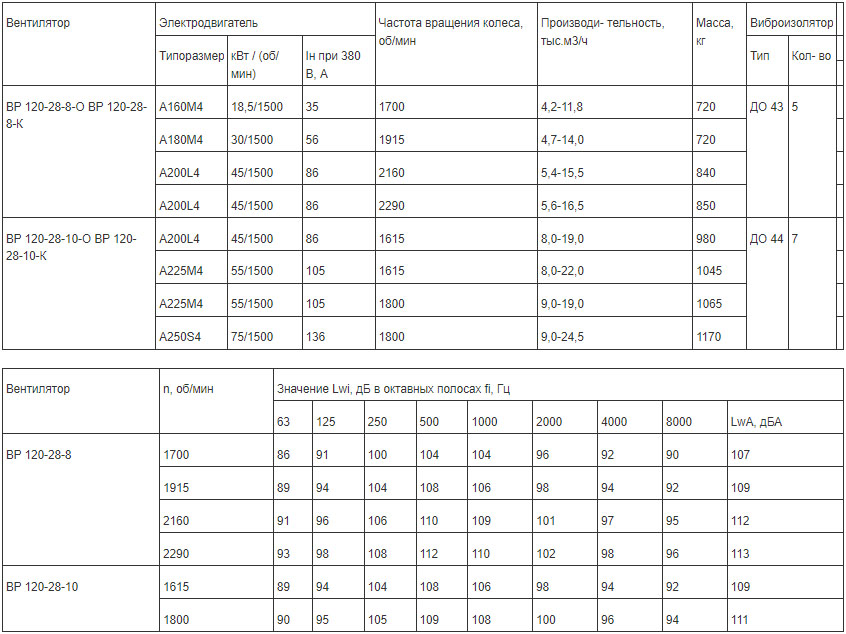

Радиальные вентиляторы ВР 120-28 обладают спиральным поворотным корпусом, 16 загнутыми назад лопатками и энергоэффективностью КЛ2. Являются вентиляторами высокого давления и одностороннего всасывания с правым и левым направлениями вращения. Применяются в системах вентиляции производственных зданий, а также для прочих технологических процессов и санитарно-технических целей. Эксплуатируются вентиляторы при температуре – от –450С до +400С в умеренном климате, во 2-ой и 3-ей категориях размещения. Если двигатель защищен от атмосферных воздействий, то допускается эксплуатация вентилятора по 1-ой категории размещения. Также возможна эксплуатация при температуре до –600С в холодном климате (УХЛ, ХЛ).

Радиальные вентиляторы ВР 120-28 имеют спиральный поворотный корпус, 16 загнутых назад лопаток и как правое, так и левое направления вращения. Данные вентиляторы относятся к вентиляторам высокого давления и одностороннего всасывания. Обладают энергоэффективностью КЛ2. Применяются для вентиляции производственных зданий и прочих санитарно-технических целях. Эксплуатируются вентиляторы при температуре – от –450С до +400С, при умеренном климате и 2-ой категории размещения. Для вентиляторов, эксплуатируемых в помещении, возможно использование двигателей 3-ей категории размещения. Если двигатель защищен от атмосферных воздействий, то допускается эксплуатация вентилятора по 1-ой категории размещения. Также возможна эксплуатация при температуре до –600С в холодном климате (УХЛ, ХЛ).

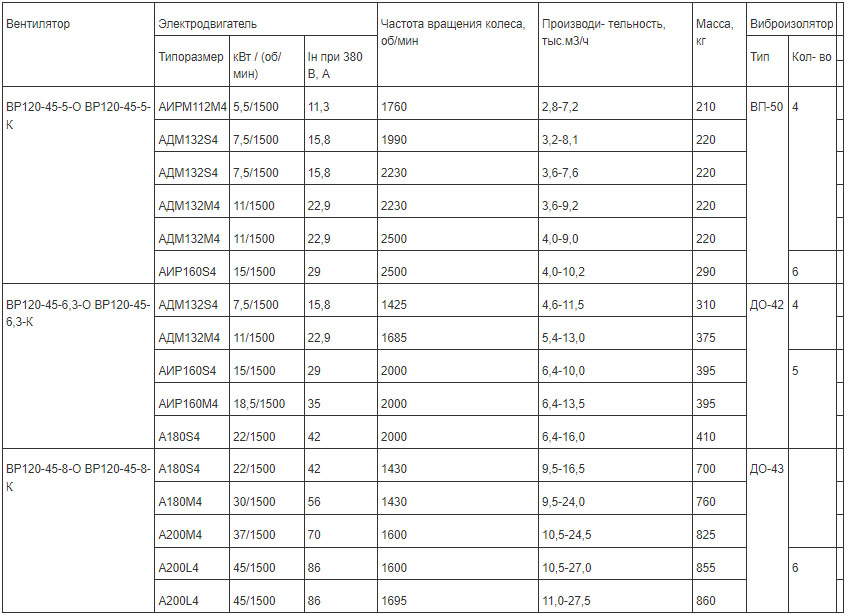

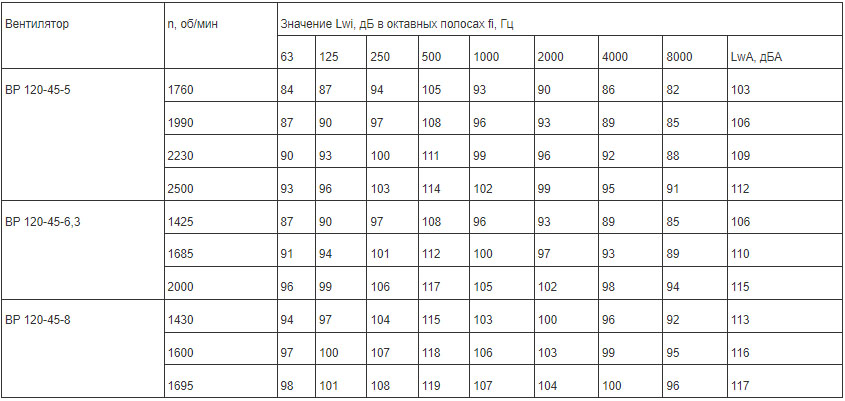

Радиальные пылевые вентиляторы ВР 120-45 являются вентиляторами среднего давления и одностороннего всасывания. Обладают спиральным поворотным корпусом, 8 радиальными лопатками с правым и левым направлением вращения. Применяются для удаления древесных стружек и опилок, пыли и шлаков при сварочном производстве, отсоса металлической пыли от станков, в системах пневмотранспорта зерна и при производстве круп, а также для других производственных и санитарно-технических целях. Эксплуатируются вентиляторы при температуре – от –450С до +400С (+450С для вентиляторов в тропическом исполнении), при умеренном климате и 2-ой и 3-ей категориях размещения. Если двигатель защищен от атмосферных воздействий, то допускается эксплуатация вентилятора по 1-ой категории размещения.

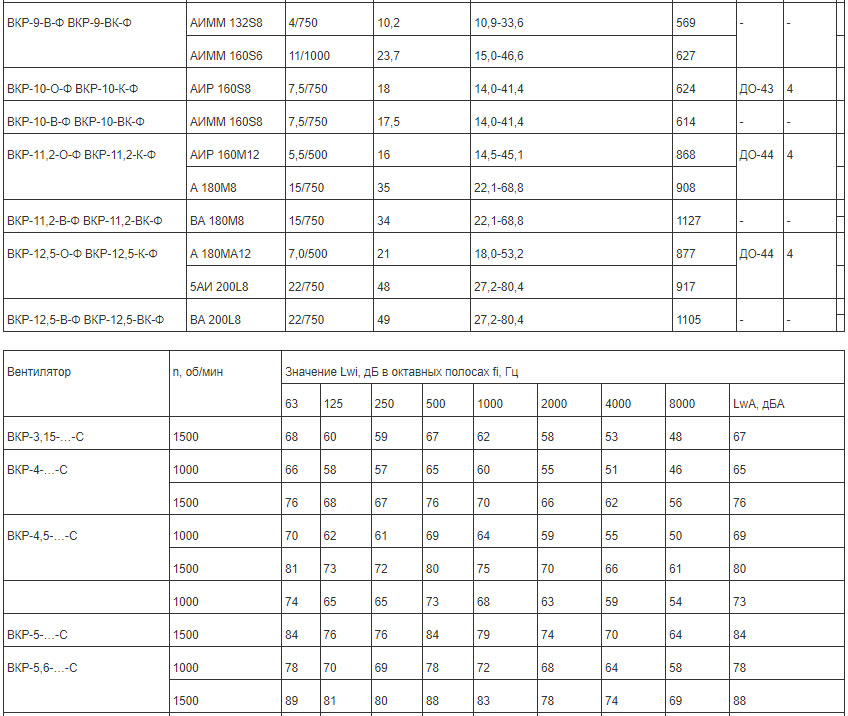

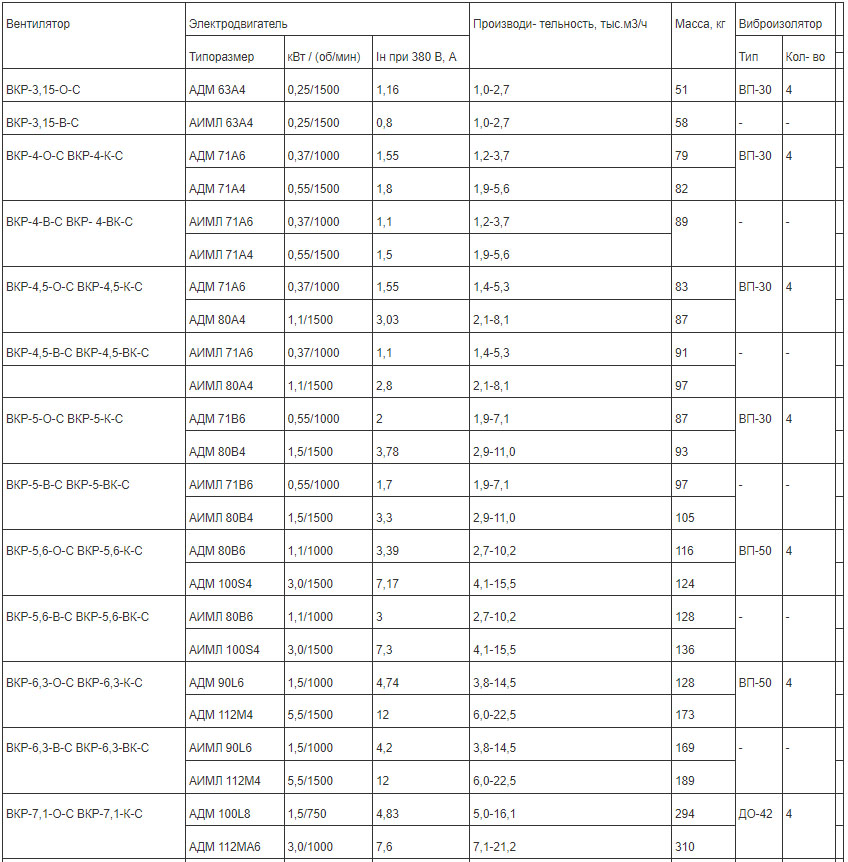

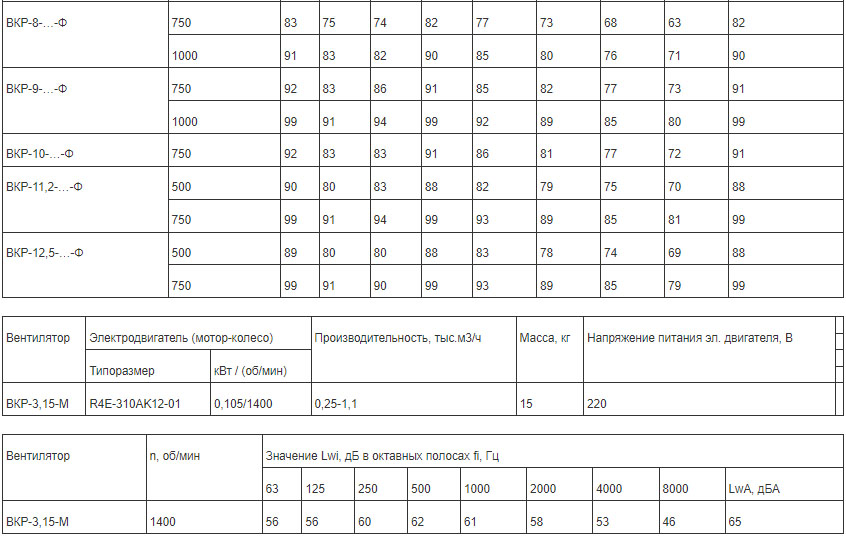

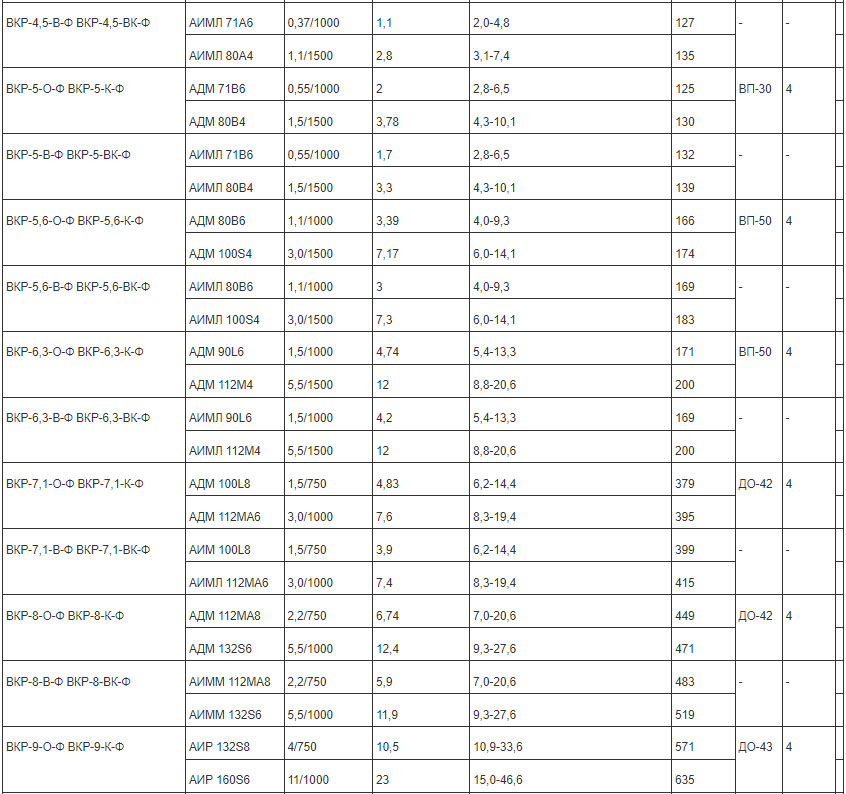

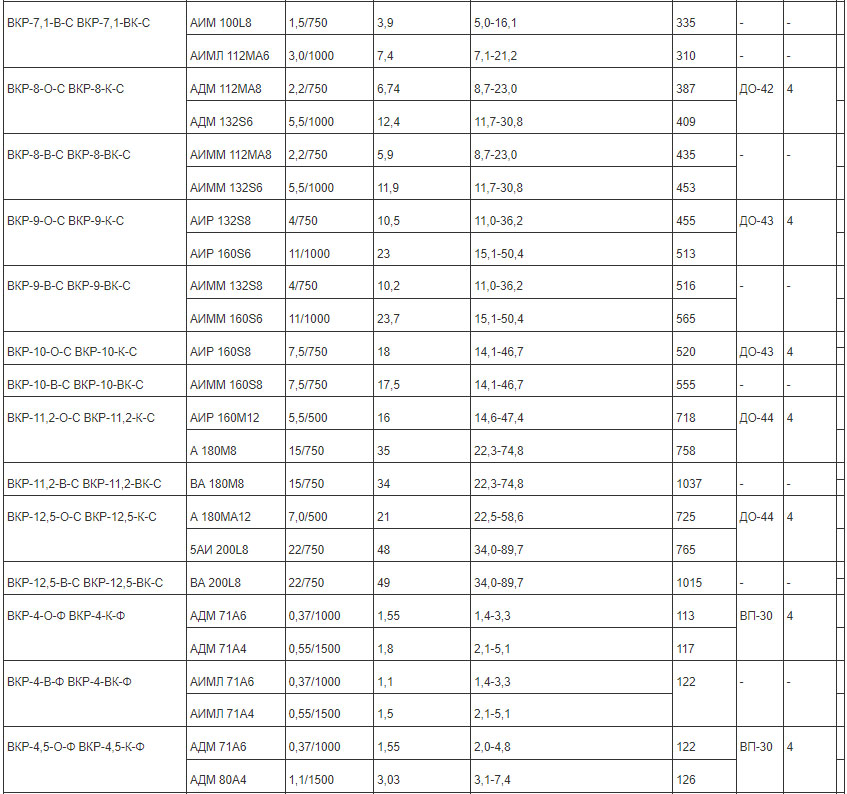

Крышные вентиляторы ВКР являются вентиляторами низкого давления и одностороннего всасывания с 10 загнутыми назад лопатками. Обладают энергоэффективностью КЛ2. Применяются в системах вытяжной вентиляции промышленных и общественных зданий, устанавливаются на кровле. Работают как при подключенной сети воздуховодов, так и без нее. По заказу могут комплектоваться самооткрывающимся клапаном. Эксплуатируются вентиляторы при температуре – от –450С до +400С (+450С для вентиляторов в тропическом исполнении), при умеренном климате и 1-ой категории размещения. Если двигатель защищен от атмосферных воздействий, то допускается эксплуатация вентилятора по 1-ой категории размещения. Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до –600С.

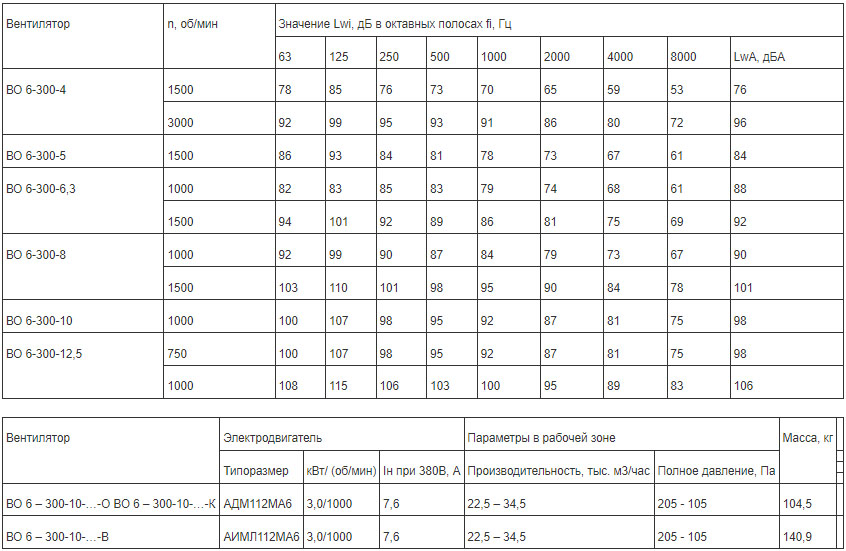

Осевые вентиляторы ВО 6-300 являются вентиляторами низкого давления. Имеют 3 лопатки. Энергоэффективность – КЛ2. Применяются в системах вентиляции, воздушного отопления (производственные, жилые и общественные здания); в сельскохозяйственном производстве; прочих санитарно-технических и производственных целях. Конструктивное исполнение 1 и 2 (по направлению потока). Эксплуатируются вентиляторы при температуре – от –450С до +400С (+450С для вентиляторов в тропическом исполнении), при умеренном климате и 2-ой и 3-ей категориях размещения. Если двигатель защищен от атмосферных воздействий, то допускается эксплуатация вентилятора по 1-ой категории размещения. Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до –600С.

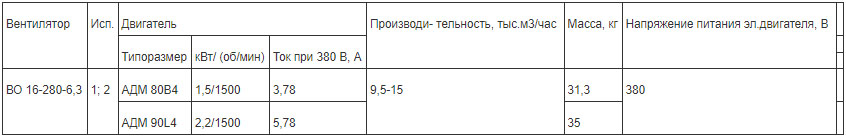

Осевые вентиляторы ВО 16-280 являются вентиляторами низкого давления с энергоэффективностью КЛ2. Имеют 5 лопаток. Применяются для перемещения воздуха и других газовых смесей. Перемещаемая среда не должна быть температурой выше +400. Эксплуатируются вентиляторы при умеренном и тропическом климате, во 2-ой категории размещения. Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до –600С.

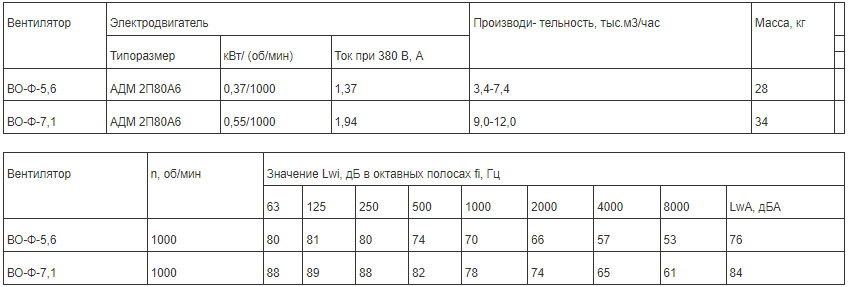

Осевой вентилятор ВО-Ф устанавливается в животноводческих и птицеводческих помещениях в целях перемещения воздуха и других газовых смесей. Вентилятор имеет 10 лопаток жалюзи и 4 лопатки колеса. Обладает энергоэффективностью КЛ1. Перемещаемая среда не должна быть температурой выше +400. Эксплуатируются вентиляторы при температуре от –400С до +400С, при умеренном климате и 2-ой и 3-ей категориях размещения. Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до –600С.

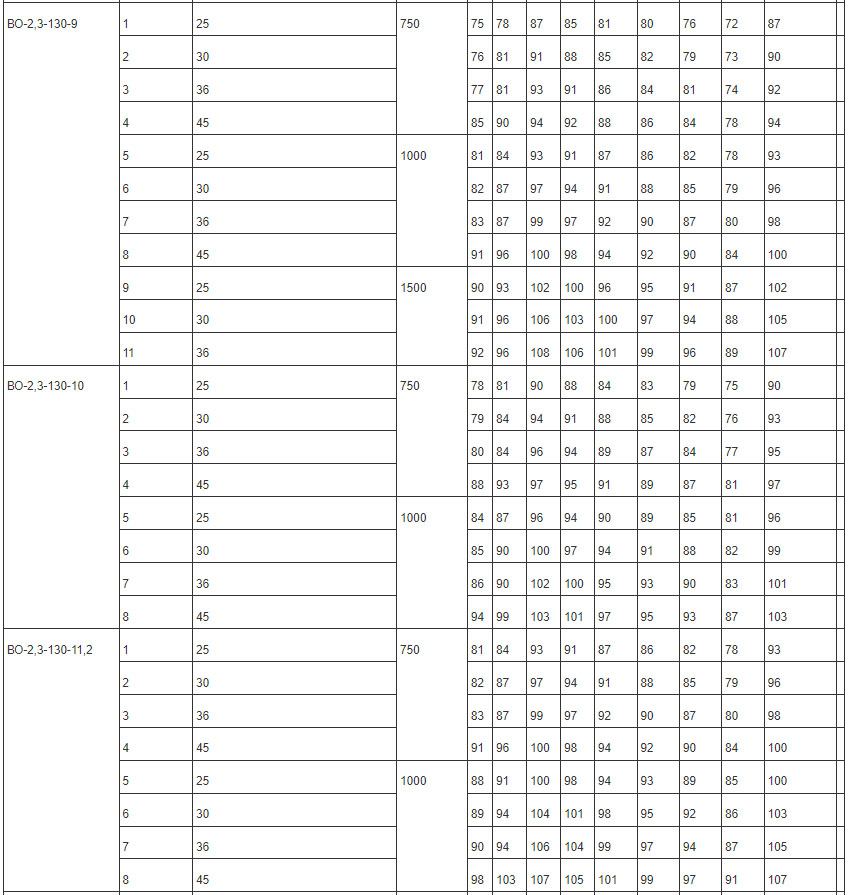

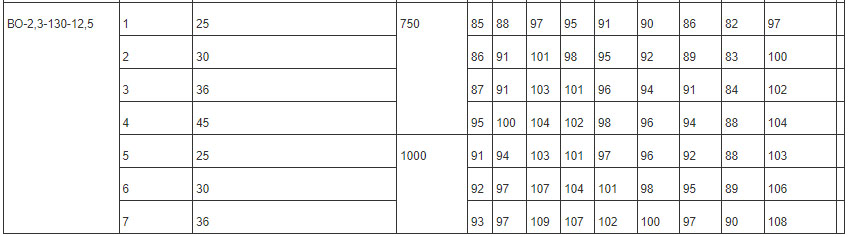

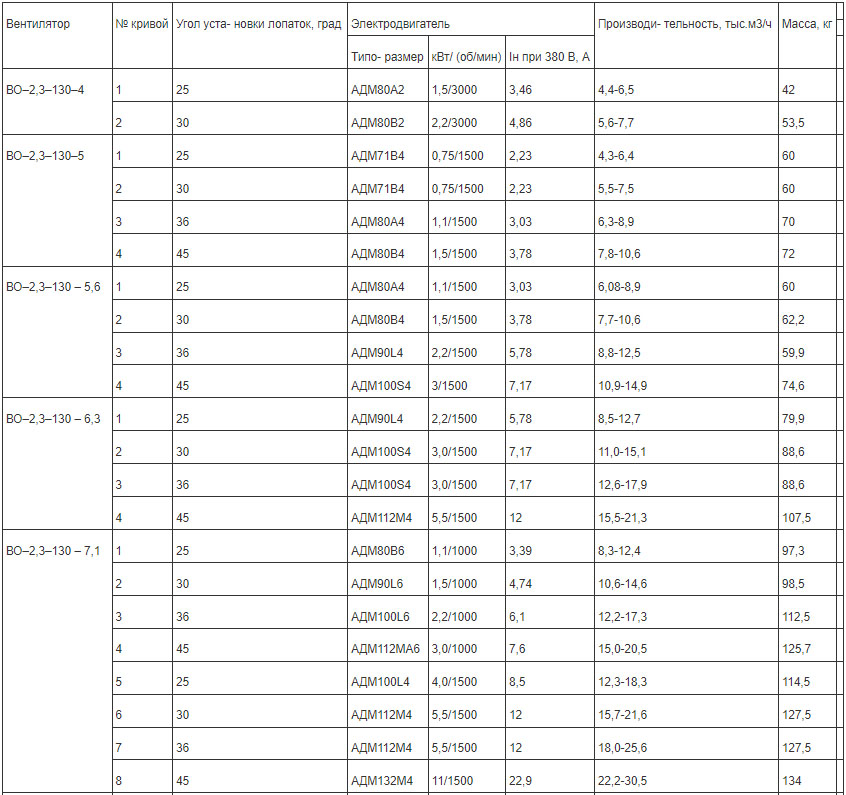

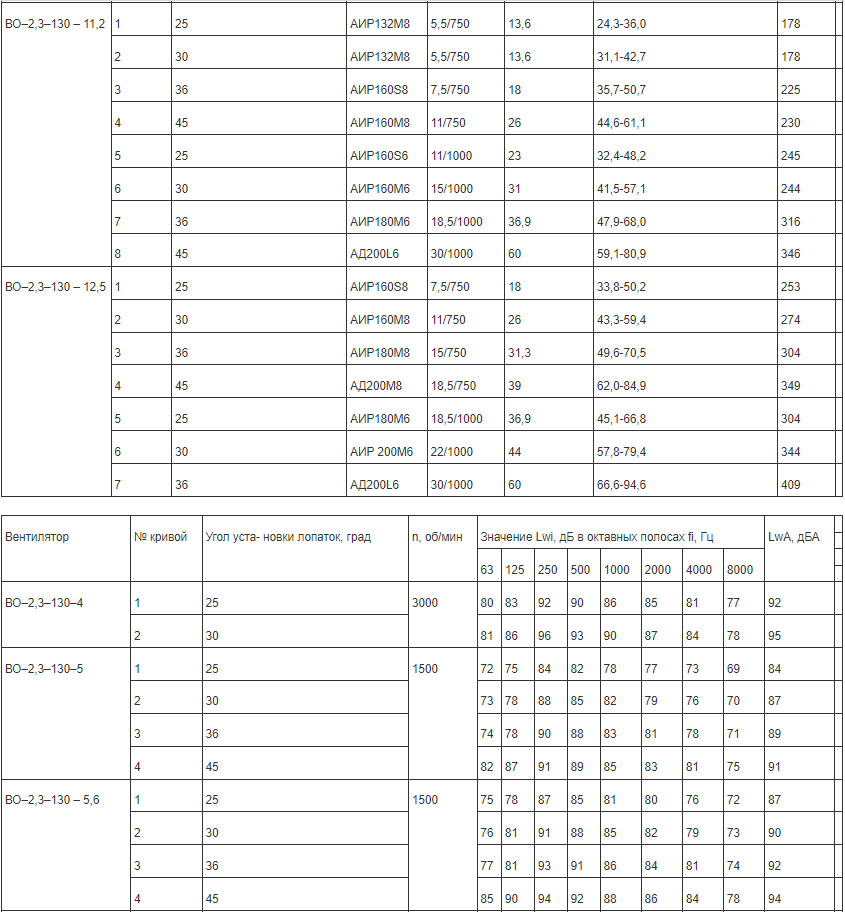

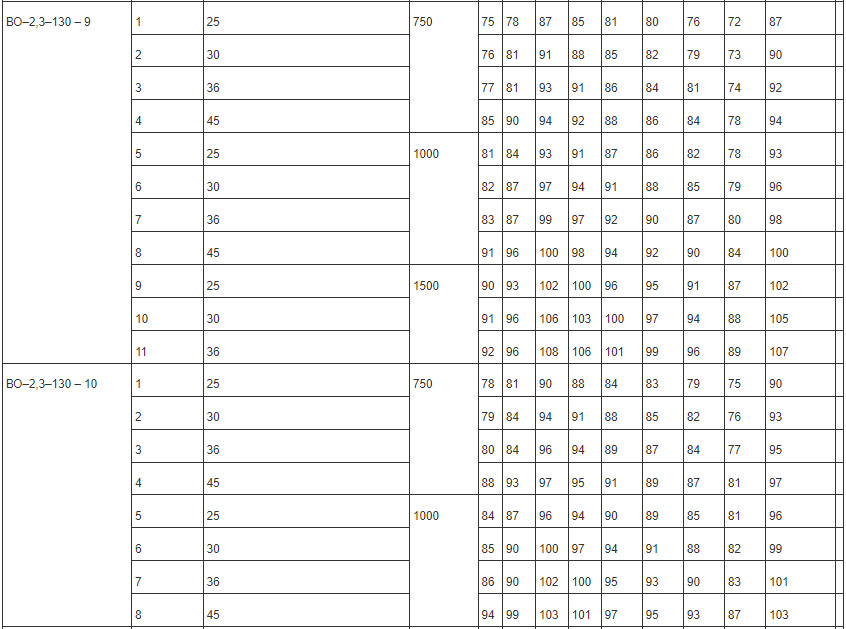

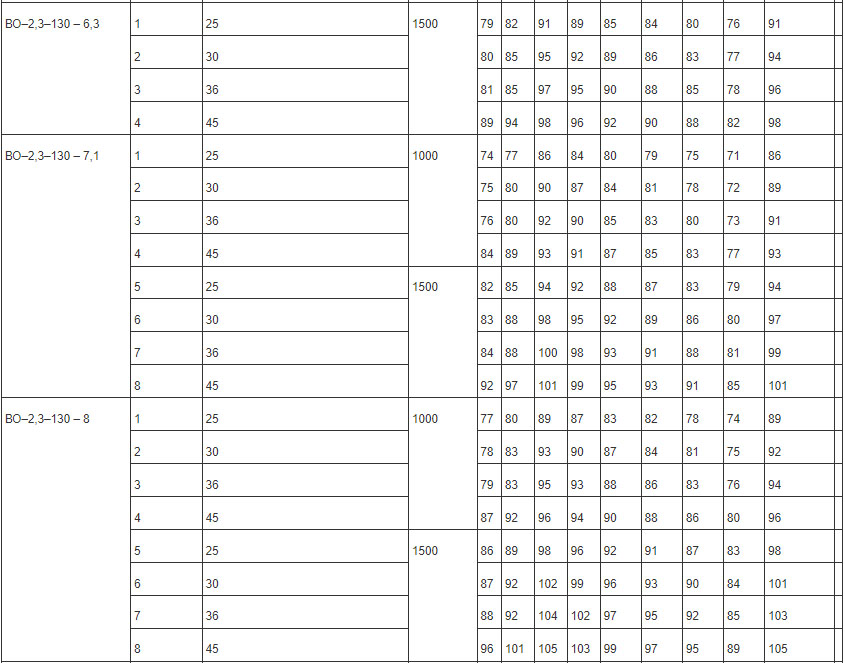

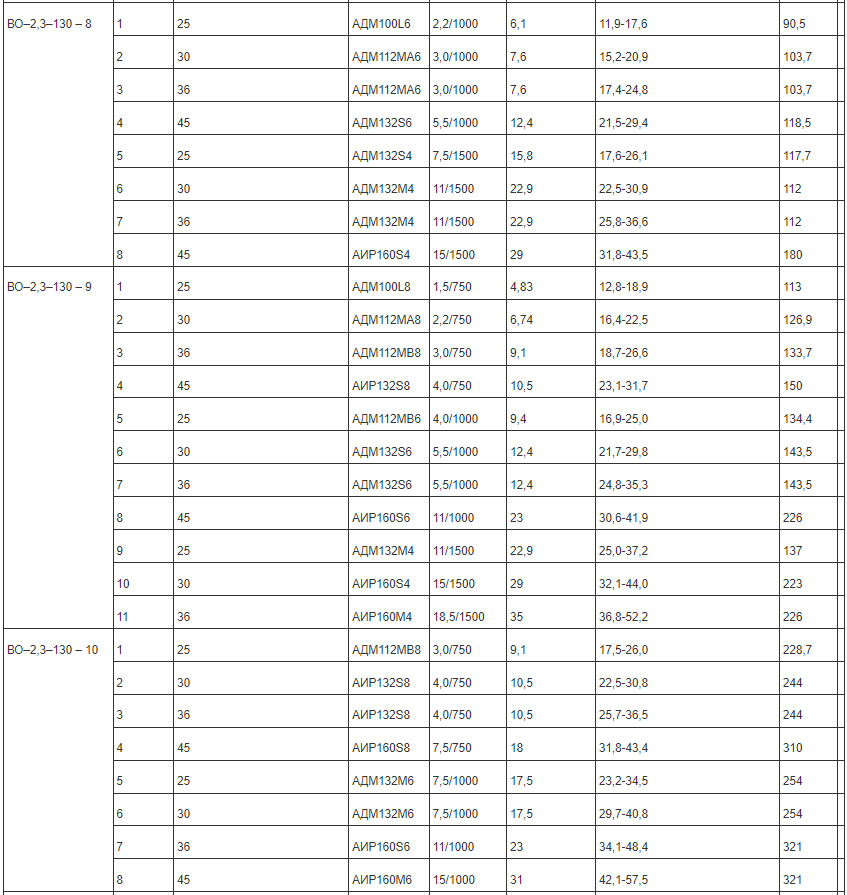

Осевые вентиляторы ВО-2,3-130 применяются в системах общеобменной и противодымной вентиляции. Имеют 12 лопаток. Обладают энергоэффективностью КЛ3. Перемещаемая среда не должна быть температурой выше +400. Эксплуатируются вентиляторы при температуре от –450С до +400С (до +450С при тропическом исполнении), при умеренном климате и 2-ой и 3-ей категориях размещения. Если двигатель защищен от солнечного излучения и атмосферных осадков, то допустимо использование в 1-ой категории размещения для умеренного климата. Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до –600С.

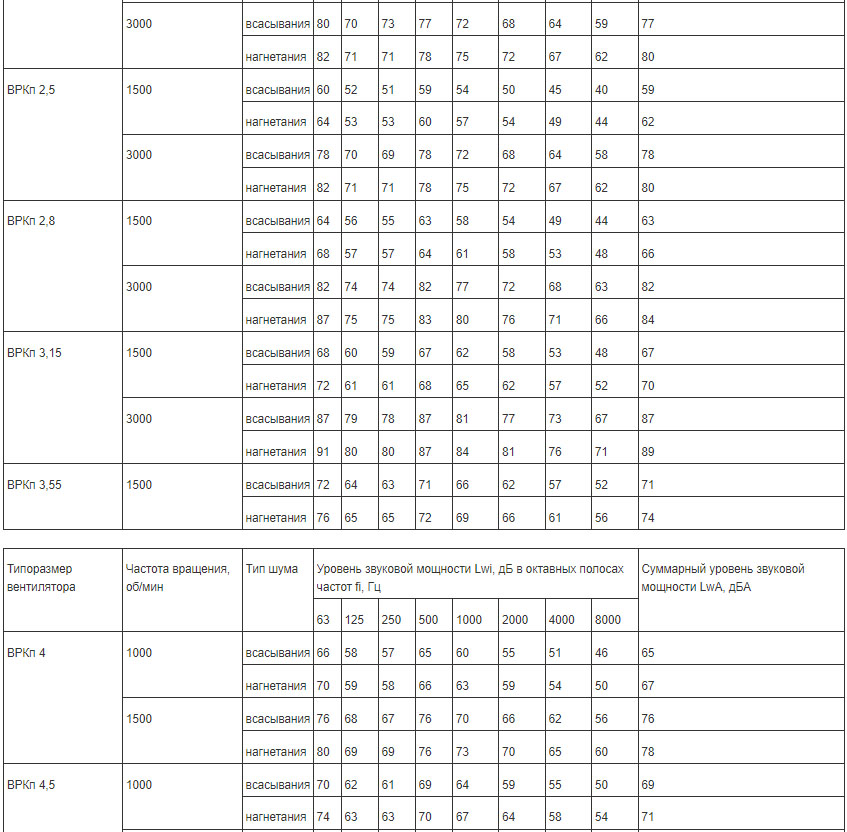

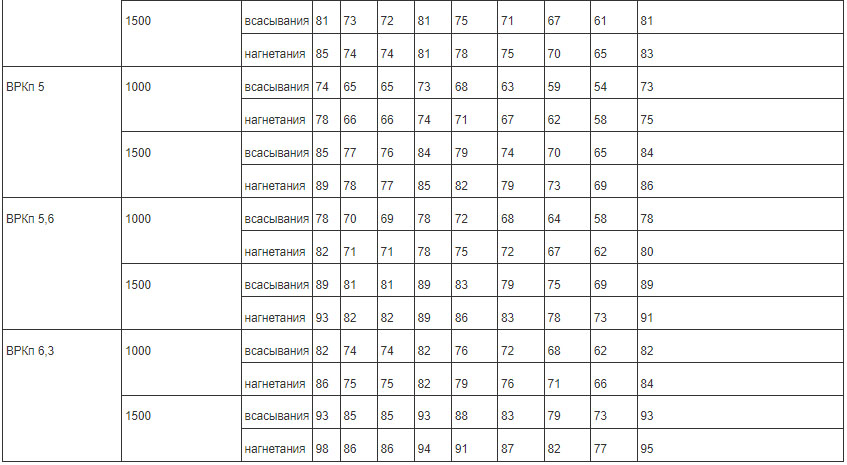

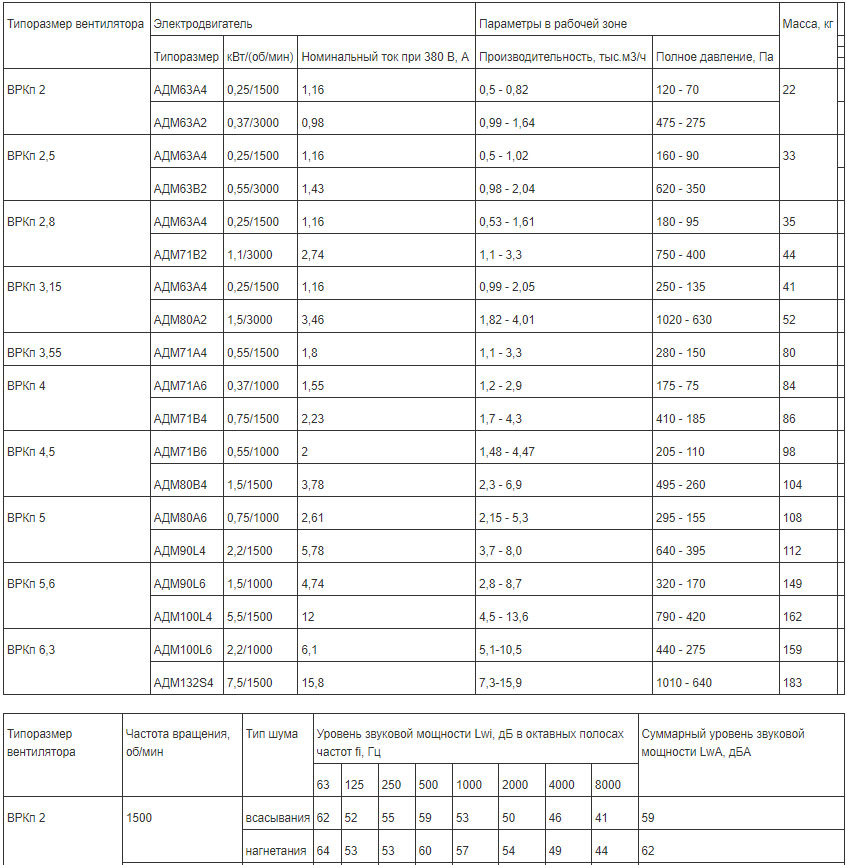

Канальные радиальные вентиляторы ВРКп являются вентиляторами низкого давления со звукоизолированным корпусом прямоугольного сечения из оцинкованной стали. Имеют загнутые назад лопатки. Оснащаются трехфазным асинхронным двигателем на 380В. Применяются в системах кондиционирования, вентиляции и воздушного отопления (производственных, общественных и жилых зданий), а также для прочих санитарно-технических целей. Эксплуатируются вентиляторы при температуре от –450С до +400С, при умеренном климате и 2-ой категории размещения. Возможно применение вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до –600С.Устанавливаются данные вентиляторы только в горизонтальном положении.

Круглые канальные вентиляторы ВКт являются вентиляторами низкого давления и одностороннего всасывания. Заключены в пластиковый круглого сечения корпус. Имеют загнутые назад лопатки. Применяются в системах вентиляции различного назначения. Корпус вентилятора выполнен из композитного полимера и рассчитан на температуру от –250С до +1300С. Могут комплектоваться регуляторами (по отдельному заказу). Эксплуатируются вентиляторы при температуре от –250С до +400С, умеренный климат, 1-ая категория размещения. Устанавливаются непосредственно в воздуховодах круглого сечения под любым углом относительно оси вентилятора.

Являются вентиляторами одностороннего всасывания. Имеют загнутые назад лопатки и электронно-коммутируемый ЕС-двигатель. Заключены в корпус прямоугольного сечения. Применяются в системах кондиционирования и вентиляции различных зданий, а также для других санитарно-технических целей. Эксплуатируются вентиляторы при температуре от –250С до +400С. Устанавливаются под любым углом относительно оси вентилятора.

Варианты изготовления:

Вентилятор комплектуется переменным резистором 10 кОм для плавной регулировки частоты вращения.

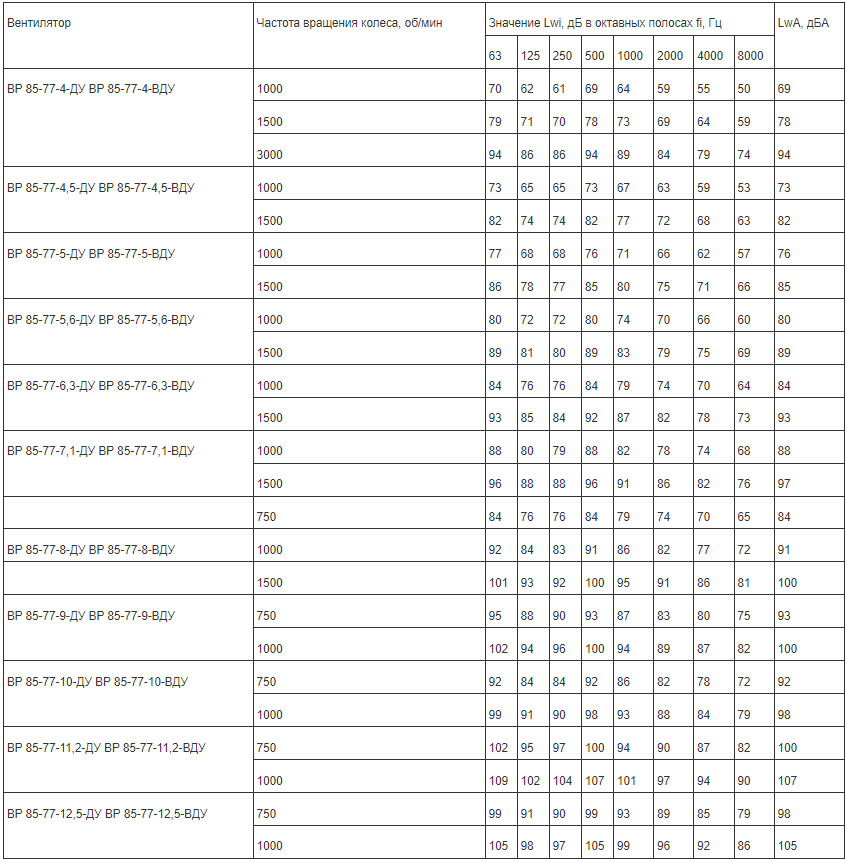

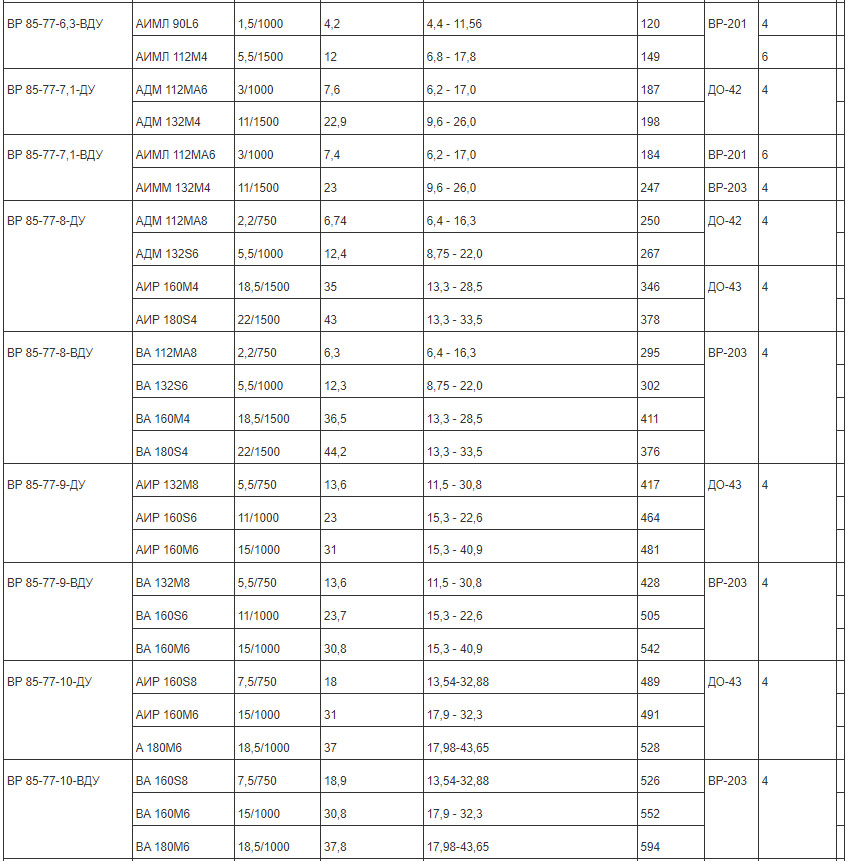

Радиальные вентиляторы для дымоудаления ВР 85-77 ДУ являются вентиляторами низкого давления и одностороннего всасывания. Обладают спиральным поворотным корпусом и 12 загнутыми назад лопатками с правым и левым направлением движением. Комплектованы трёхфазным асинхронным электродвигателем на 380 В. Энергоэффективность КЛ3. Применяются вентиляторы ДУ в системах вытяжной вентиляции производственных, административных и жилых зданий. В перемещаемой среде не должны содержаться взрывчатые вещества и волокнистые материалы. Вентиляторы в исполнении 01 используются для удаления при пожаре дымовоздушных смесей с температурой до 400ºС в течение 120 минут и в исполнении 02 до 600ºС в течение 90 минут. Вентиляторы можно применять в системах общеобменной вентиляции. Эксплуатируются вентиляторы при умеренном климате и 2-ой категории размещения. Если двигатель защищен от солнечного излучения и атмосферных осадков, то допустимо использование в 1-ой категории размещения для умеренного климата.

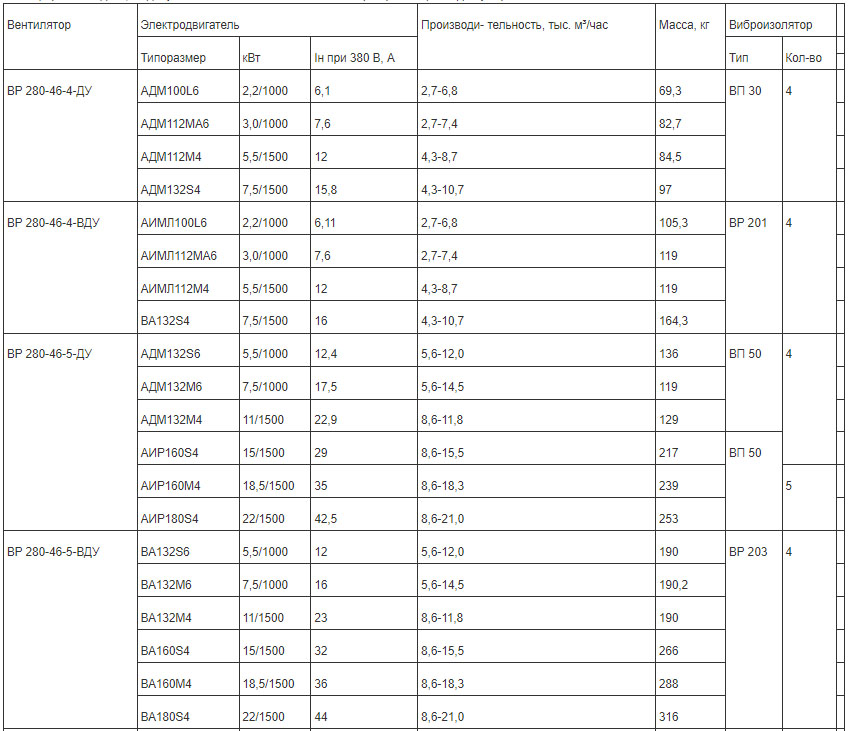

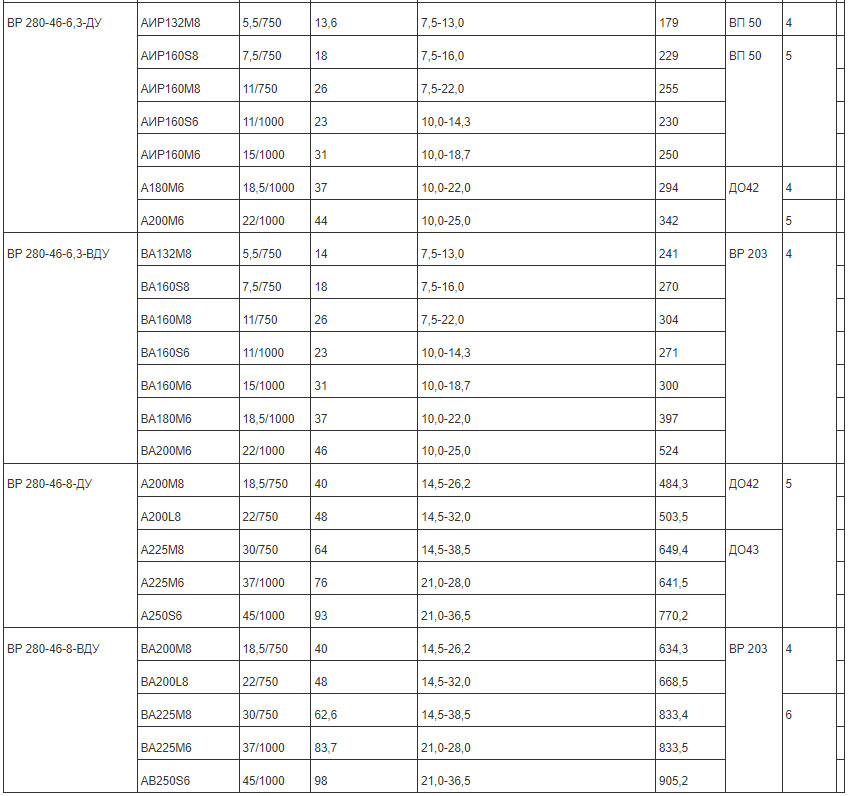

Радиальные вентиляторы для дымоудаления ВР 280-46 являются вентиляторами среднего давления и одностороннего всасывания. Заключены в спиральный поворотный корпус. Имеют 32 загнутые вперед лопатки с правым и левым направлением вращения. Энергоэффективность КЛ3. Применяются вентиляторы ДУ в системах вытяжной вентиляции производственных, административных и жилых зданий. В перемещаемой среде не должны содержаться взрывчатые вещества и волокнистые материалы. Вентиляторы в исполнении 01 используются для удаления при пожаре дымовоздушных смесей с температурой до 400ºС в течение 120 минут и в исполнении 02 до 600ºС в течение 90 минут. Вентиляторы можно применять в системах общеобменной вентиляции. Эксплуатируются вентиляторы при умеренном климате и 2-ой категории размещения. Если двигатель защищен от солнечного излучения и атмосферных осадков, то допустимо использование в 1-ой категории размещения для умеренного климата.

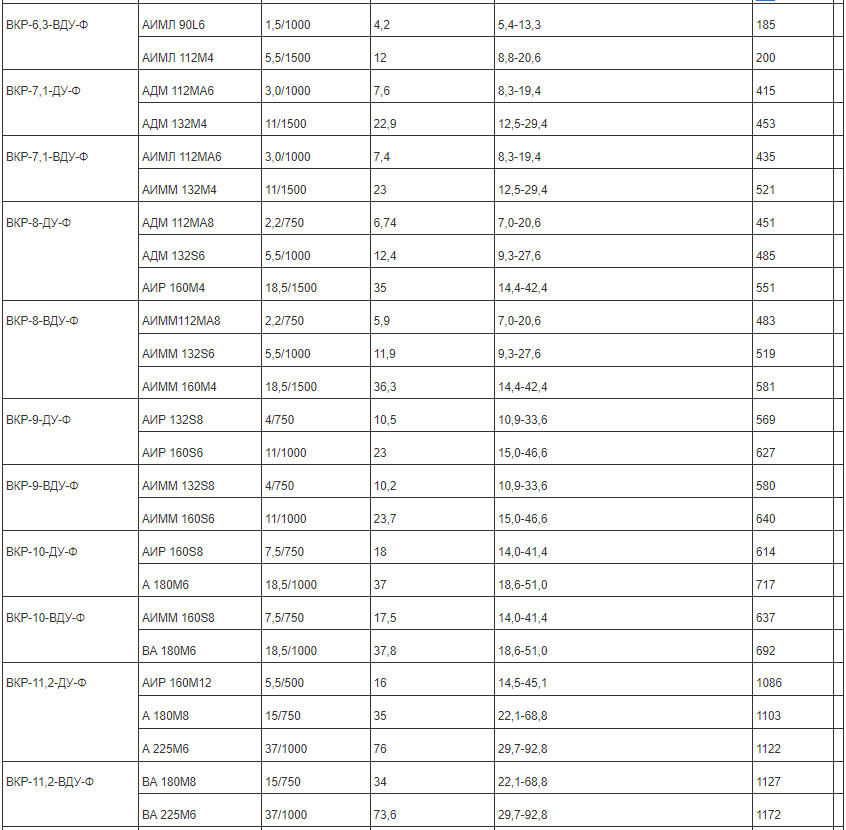

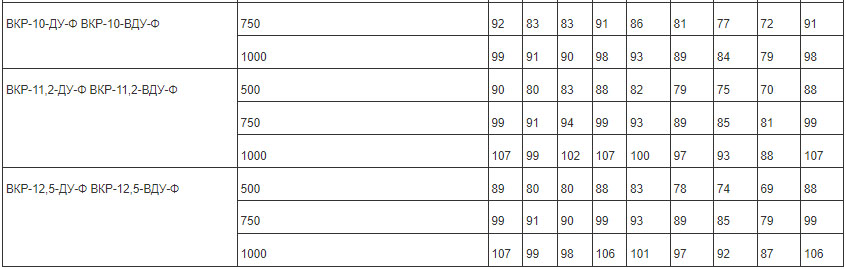

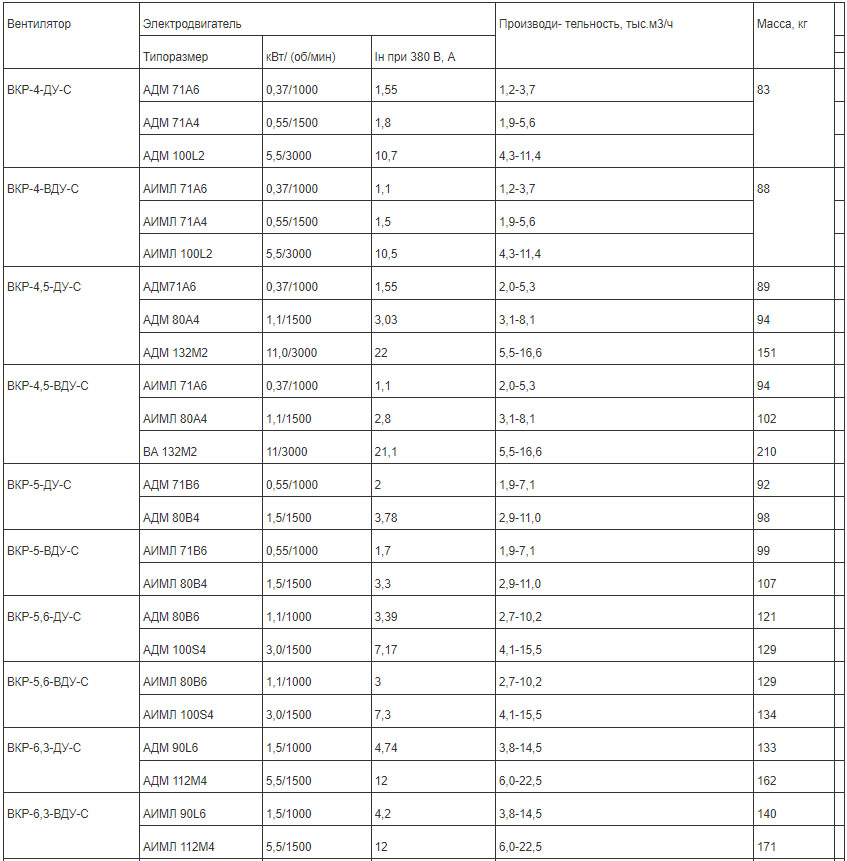

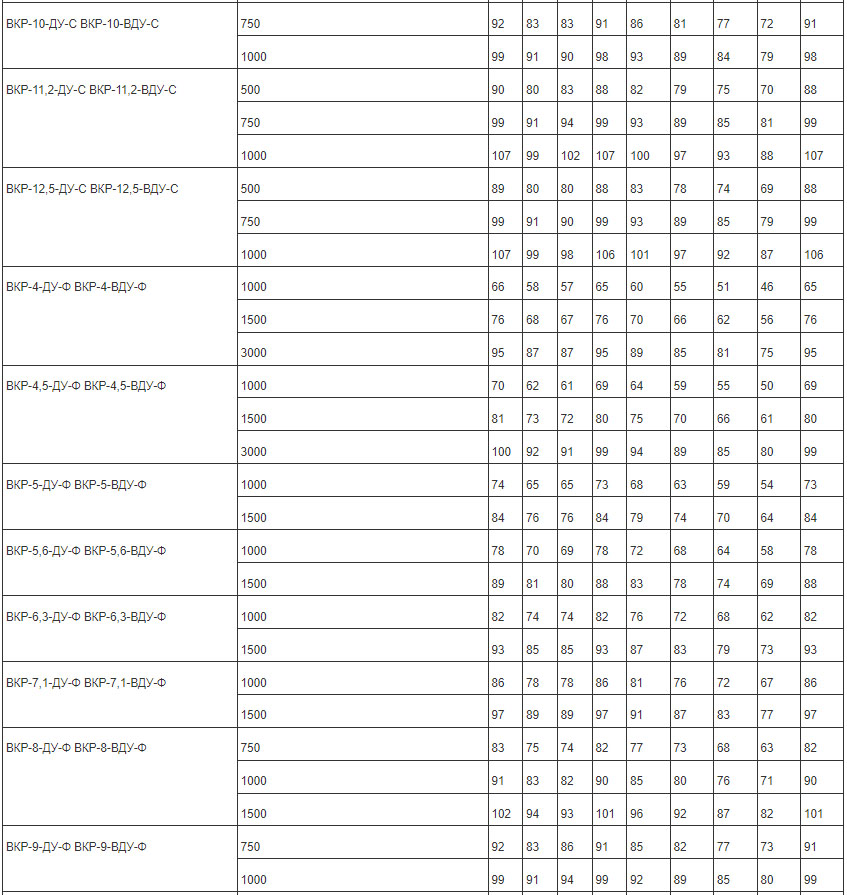

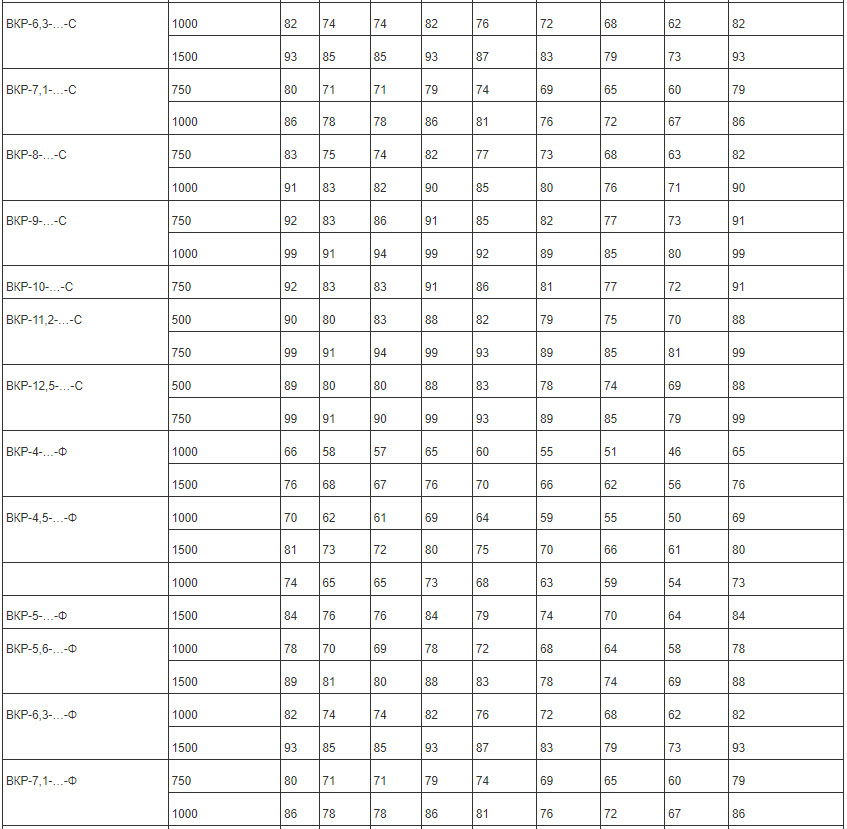

Радиальные крышные вентиляторы для дымоудаления ВКР являются вентиляторами низкого давления. Имеют 10 загнутых назад лопаток. Поток воздуха может выходить в стороны или вверх (буквы «С» и «Ф» в маркировке соответственно). Применяются в системах дымоудаления вытяжной вентиляции производственных, административных, жилых и прочих зданий, а также в системах общеобменной вентиляции. Температура удаляемых дымовоздушных смесей – не более 4000С для исполнения 01 и не более 6000С для исполнения 02, время удаления – не более 120 минут и 90 минут соответственно. Вентиляторы комплектуются трехфазными асинхронными двигателями. Эксплуатируются вентиляторы в умеренном климате и 1-ой категории размещения, при температуре от –450С до +400С. Установка производится на кровле здания.

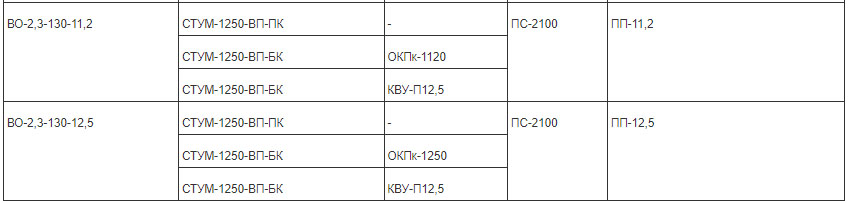

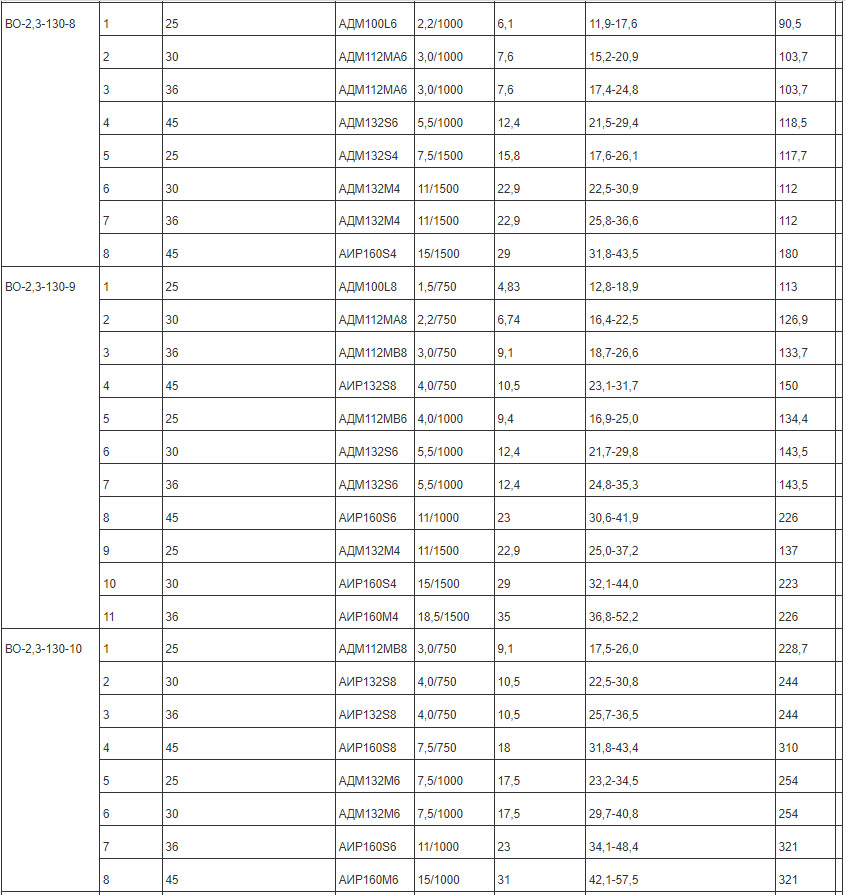

Осевые вентиляторы ВО-2,3-130 снабжены 12 лопатками. Устанавливать нужно в вертикальном положении на монтажный стакан СТУМ через переходную пластину ПП, а также в горизонтальном положении. Основной функцией вентиляторов данного типа является создание поступления воздуха в системах противопожарной и общеобменной вентиляции. Места установки: специальные приточные системы подпора, создающие избыточное давление, на лестничных клетках, в тамбурах-шлюзах и шахтах лифтов зданий – это предотвращает проникновение дыма в данные помещения и обеспечивает проведение работ по борьбе с пожаром и по спасению людей и техники. Вентиляторы должны быть установлены вне обслуживаемого помещения и за пределами зоны постоянного пребывания людей, а также должны быть защищены от атмосферных осадков. Эксплуатация вентиляторов данного типа может осуществляться при температурах от –450С до +450С, в умеренном и тропическом климате, 3-ей категории размещения.

Данные вентиляторы являются вентиляторами одностороннего всасывания, с 16 лопатками и правым и левым направлением вращения. Опционально к вентилятору могут прилагаться щит управления и гибкие вставки. Применяются вентиляторы данного типа для подачи воздуха в топки водогрейных котлов. Варианты углов разворота улитки – 0, 90 и 180 градусов.

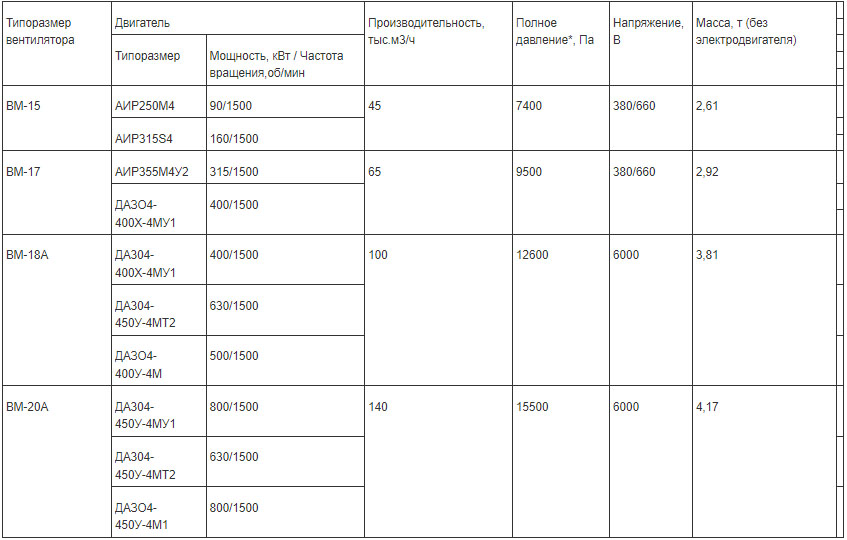

Вентиляторы данного типа являются вентиляторами одностороннего всасывания. Используются для пневматической транспортировки различных газовых смесей. Рабочее колесо консольно расположнено и может вращаться влево и вправо. Ключевые узлы вентилятора: улитка, ходовая часть и рабочее колесо. Мельничные вентиляторы устанавливаются на технологических линиях по производству металла на предприятиях черной и цветной металлургии, а также в системах пылеприготовления паровых стационарных котлов различной паропроизводительности при размалывании твердых невзрывоопасных топлив в барабанно-шаровых мельницах. Вентиляторы могут работать если запыленность перемещаемой газовой смеси твердыми частицами не более 80 г/м3, частицы не должны отличаться по абразивности и склонности к налипанию на лопатки рабочих колес от частиц угольной пыли. Запускать вентиляторы разрешено при температуре в улитке не ниже –300С, максимальная температура перемещаемой среды на входе в вентиляторы – не более +2000 С. Допускается установка корпуса с углами разворота в пределах 0º÷180º, через каждые 15º (ВМ-15, ВМ-17), угол разворота для ВМ-18А и ВМ-20А – 60º, 90º, 150º. Начало отсчёта угла – горизонтальная плоскость. В вентиляторах ВМ-18А и ВМ-20А демонтаж ротора для замены подшипников осуществляется через съемный сектор улитки. Конструкция ходовой части позволяет произвести замену подшипников без снятия рабочего колеса с вала.

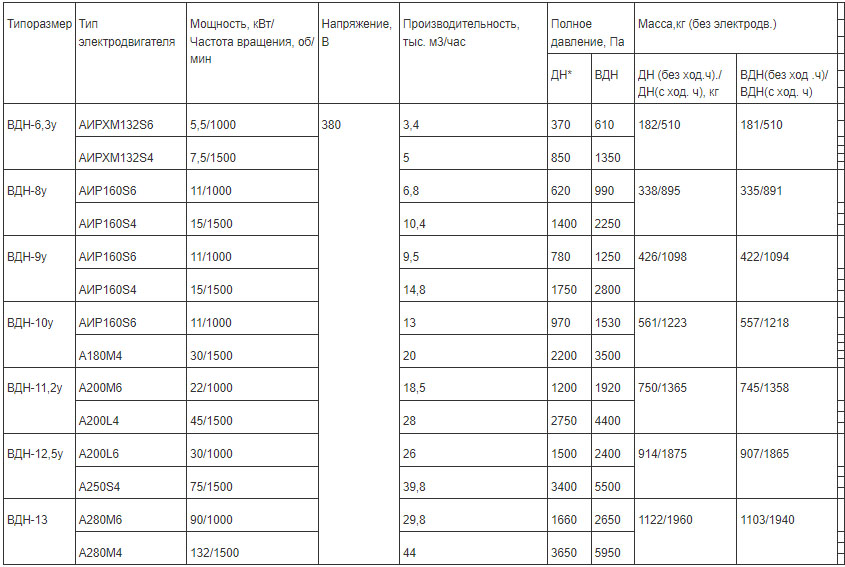

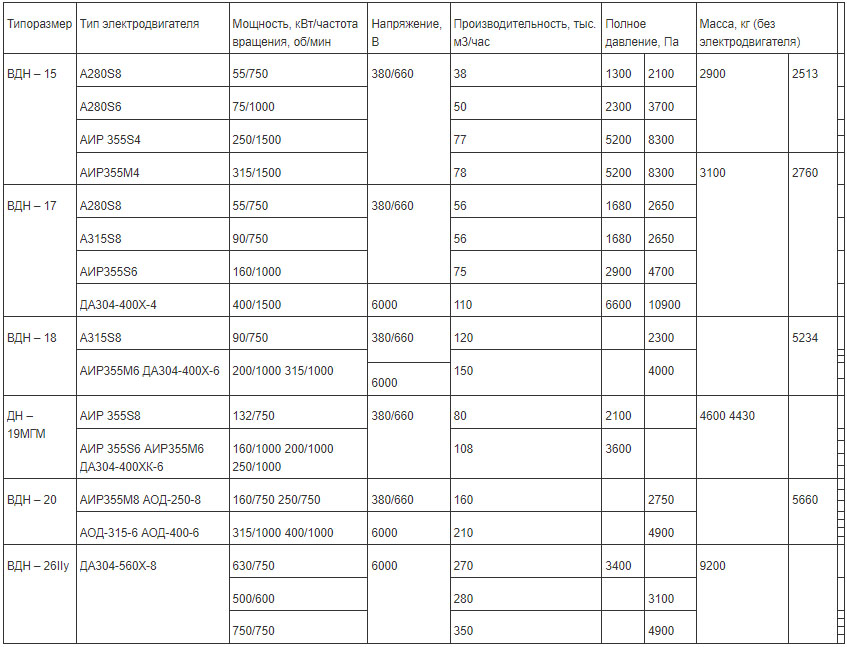

Номер вентилятора – это значение, соответствующее диаметру рабочего колеса, выраженному в дециметрах. Номер вентилятора с диаметром колеса 1120 мм – ВДН(у)-11,2.

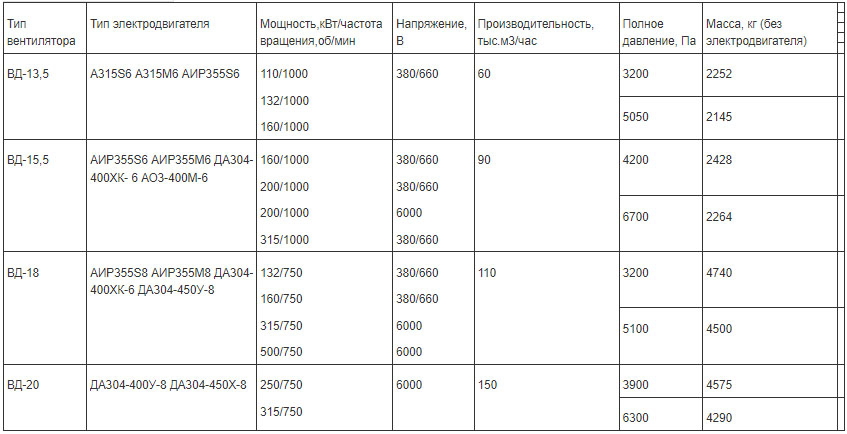

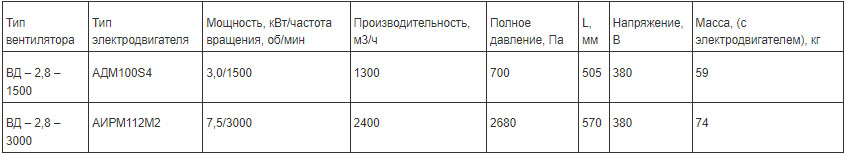

Дутьевые вентиляторы ВД являются вентиляторами правого и левого направления вращения, обладают поворотным спиральным корпусом. Корпус должен быть установлен так, что бы углы разворота находились в пределах 0º÷270º через каждые 15º. Опционально вентиляторы комплектуются щитами управления и гибкими вставками. Допускается применение отдельных типов вентиляторов в технологических установках, требующих регулирования производительности, для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

Являются вентиляторами одностороннего всасывания, со спиральным поворотным корпусом и правым и левым направлением вращения. Применяются для подачи воздуха в топки паровых котлов. Опционально вентиляторы могут комплектоваться щитами управления, гибкими вставками и всасывающими карманами. Условия эксплуатации данных вентиляторов: температура перемещаемой среды – от –300С до +800С; умеренный и тропический климат; категории размещения – 1, 2, 3.

Являются вентиляторами одностороннего всасывания, с правым и левым направлением вращения. Опционально могут комплектоваться щитом управления, гибкими вставками и всасывающим карманом. Углы разворота улитки в пределах 0º÷180º, через каждые 15º. Применяются для подачи воздуха, нагретого в воздухоподогревателе, в топки паровых стационарных котлов (вентиляторы первичного воздуха) или для рециркуляции нагретого воздуха в воздушном тракте котла. Возможно использование вентиляторов в технологических промышленных установках для перемещения чистого воздуха и неагрессивных незапыленных сред. Максимальная температура перемещаемой среды – до 400ºС. Эксплуатация: продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата 2-ой категории размещения.
