Вентиляторы типа ВР 80–75 предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3. Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо- и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.

Предназначены для перемещения воздуха и других невзрывоопасных газопаровоздушных сред, не вызывающих ускоренной коррозии углеродистой стали, с содержанием пыли и других твердых примесей не более 0.1 г/м3, не содержащих липких веществ и волокнистых материалов.

Изготовляются в соответствии с ТУ У 29.2-00909779-002:2009:

Применяются:

Допустимая вибрация вентилятора - до 5 мм/с

Вентиляторы можно эксплуатировать в макро­климатических районах с умеренным «У» и тропическим «Т» климатом 2-й и 3-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от атмосферных осадков допускается эксплуатация в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от – 40 °С до + 40 °С ( + 45°С для вентиляторов тропического исполнения).

Изготавливаются в соответствии с ТУ У 29.2-00909779-002:2009:

Предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температурой до +80°С, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количествах более 0,1 г/м3.

Вентиляторы можно эксплуатировать в макро­климатических районах с умеренным «У» и тропическим «Т» климатом 2-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от атмосферных осадков, допускается эксплуатация в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от –40 °С до +40 °С (+ 45°С для вентиляторов тропического исполнения).

Изготавливаются в соответствии с ТУ У 29.2-00909779-002:2009:

Допустимая вибрация вентилятора – до 5 мм/с

Предназначены для перемещения воздуха и других газо-воздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температурой не превышающей 80°С, не содержащих липких веществ, ржавчины, волокнистых материалов и других твердых примесей при общей запыленности воздуха не более 0,1 г/м3.

Вентиляторы можно эксплуатировать в макроклиматических районах с умеренным и тропическим видом климата 2-ой и 3-ей категории размещения. При обеспечении защиты электродвигателя от атмосферных осадков, допускается эксплуатация вентиляторов в условиях умеренного климата 1-ой категории размещения при температуре окружающей среды от -40°С до 40°С (+45°С для вентиляторов тропического исполнения)

Изготавливаются в соответствии с ТУ У 29.2-00909779-002:2009:

Предназначен для использования в приточно-вытяжных вентиляционных системах офисных, торговых и прочих помещениях. Корпус вентиляторов серии изготавливается из стали, что обеспечивает высокую надежность работы при монтаже вне помещений.

Вентилятор ВОЭ-5 (аэратор) соответствует ГОСТ 6625-85 и предназначен для проветривания помещений на поверхности шахт, а также закрытых запыленных помещений на предприятиях сельского хозяйства и других отраслях промышленности, где не требуется взрывозащищенное исполнение вентиляторов при плотности воздуха до 1,2 кг/м3, температура от 233 до 313 К, запыленности до 50 мг/м3 и относительной влажности до 95% (при температуре + 298 К). Конструкция позволяет соединять последовательно два или три вентилятора. Типовое исполнение вентилятора рассчитано на напряжение 380 В, по заявке возможно изготовление вентилятора на напряжение 220/380 В.

Изготавливаются в соответствии с ТУ У 29.2-00909779-004:2010

Аэраторы ВОНП-32А (ПАМ-32А, ПАМ-24А)

Вентилятор осевой направленного потока ВОНП-32А предназначен для душирования увлажненным воздухом рабочих мест в горячих цехах металлургических, коксохимических, машиностроительных предприятий, и как вентиляторы обдува на предприятиях других отраслей. При одинаковой мощности с аналогичным ВОНП-24 данный вентилятор за счет увеличения КПД имеет увеличенную на 30% производительность (32000 м3/час), а также возможность изменять дальность и ширину воздушной струи за счет сменных насадок. Кроме этого уменьшена масса изделия и его стоимость.

Аэраторы изготавливаются в соответствии с ТУ У 29.2-00909779-004:2010

Допустимая вибрация вентилятора - до 5 мм/с

Предназначены для перемещения воздуха и других газов, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с содержанием пыли и других твердых примесей в количестве не более 0,1 г\м3. Температура перемещаемой среды не должна превышать 40° С.

вентиляторы предназначены для эксплуатации в условиях умеренного климата 2-ой категории размещения согласно ГОСТ 15150-69. Допускается эксплуатация вентиляторов по 1-ой категории размещения при условии предохранения электродвигателя от атмосферных воздействий.

Изготавливаются

Применяются:

Допустимая вибрация вентилятора - до 5 мм/с

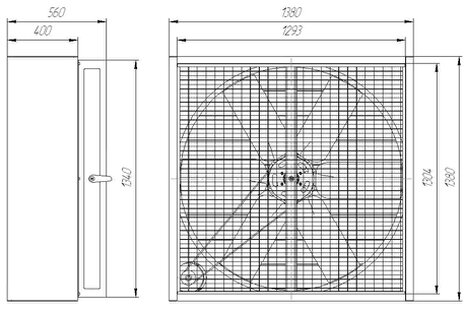

Вентиляторы осевые ВО 10-410-12,5 предназначены для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой от - 40 до +40 0С, не содержащих липких веществ и волокнистых материалов, с концентрацией пыли и других твердых примесей не более 10мг/м3.

Предназначены для вентиляции животноводческих, птицеводческих и иных производственных помещений.

Допустимая вибрация вентилятора - до 5 мм/с

Вентиляторы осевые ВО 10-360 предназначены для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой от - 40 до +40 0С, не содержащих липких веществ и волокнистых материалов, с концентрацией пыли и других твердых примесей не более 10мг/м3.

Предназначены для вентиляции животноводческих, птицеводческих и иных производственных помещений.

Допустимая вибрация вентилятора - до 5 мм/с

Предназначены для перемещения не агрессивных газо-воздушных смесей с температурой до 50°С, с содержанием пыли и других твердых примесей не более 0,01 г\м3 при отсутствии липких веществ и волокнистых материалов. Вентиляторы ВО 06-300 можно эксплуатировать в климатических районах с умеренным и тропическим видом климата 1-ой и 2-ой категории размещения в диапазоне температуры от -40°С до 40°С (до 45°С для вентиляторов тропического исполнения). При защите двигателя от прямого попадания солнечных лучей и атмосферных осадков для умеренного климата используется 1-ая категория размещения.

Изготавливаются в соответствии с ТУ У 29.2-00909779-004-2010:

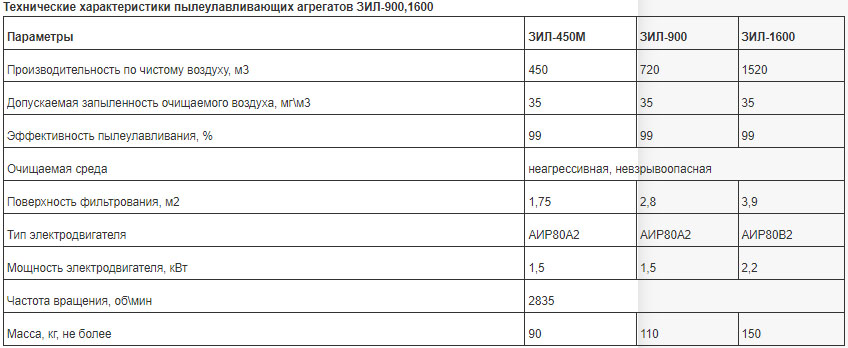

450 м3 до 1520 м3 воздуха, при этом подобное оборудование не нуждается в установке дополнительных элементов и притоке воздуха извне.

Конструкция и принцип действия:

Пылеулавливающие установки серии ЗИЛ - металлическая емкость цилиндрической формы, внутри которой установлены конструктивные элементы.

-40 до +40°С и влажностью до 100%. Пылеулавливающие агрегаты серии ЗИЛ не могут использоваться в помещениях, в воздухе которых содержатся липкие, химически активные и волокнистые загрязнения. Максимальный уровень запыленности помещений, с которым успешно справляются пылеуловители ЗИЛ, составляет 350 кг/м3.

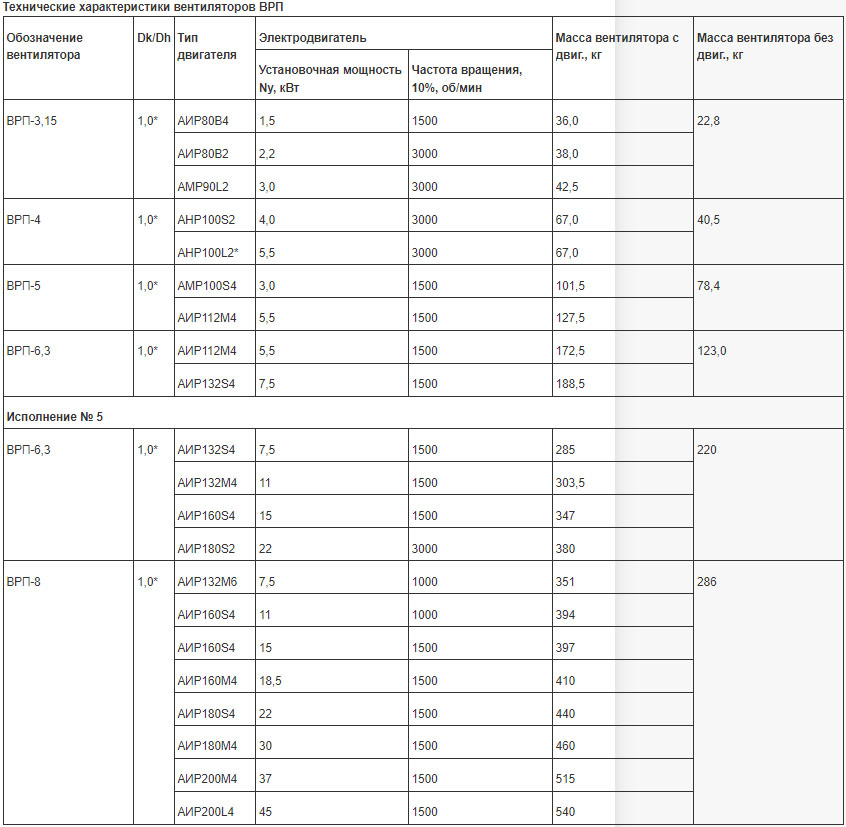

Вентилятор радиальный пылевой взрывозащищенный из разнородных металлов ВРП изготавливается в соответствии с ТУ У 29.2-24472991-019:2007.

Предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с содержанием пыли и других твердых примесей в количестве не более 1 кг/м3, не содержащих липких веществ и волокнистых материалов.

Температура перемещаемой среды не выше 800С.

Вентилятор выполнен по 1-й схеме согласно ГОСТ 5976-90.

Вентиляторы изготавливаются

Используются

ВЦП 6-46 предназначены для перемещения пыле- газовоздушних смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой не более 80°С, не содержащих липких веществ. Содержание механических примесей в перемещаемой среде не должно превышать 1 кг\м3. Размеры перемещаемых частиц в отсасываемом воздухе не более 2 мм.

Вентилятор ВЦП 6-46 может быть эксплуатирован при температуре от -40° С до 40° С (до 45° С для вентиляторов тропического исполнения), в условиях умеренного климата 2-ой категории размещения. При защите двигателя от влияния прямых солнечных лучей и атмосферных воздействий допускается 1-ая категория размещения.

Вариация размеров от №4 до №8

Изготавливаются в соответствии с ТУ 29.2-0090979-004.2010

Используются:

Вентиляторы типа ВЦП 6-45 предназначены для перемещения взрывобезопасных, неабразивных пылегазовоздушных смесей, не содержащих липких волокнистых материалов с запыленностью не более 1кг/м3. Температура перемещаемой среды не должна превышать 80°С согласно ГОСТ 15150.

Вентилятор ВЦП 6-45 может быть эксплуатирован при температуре от –40°С до + 40° С (до 45° С для вентиляторов тропического исполнения), в условиях умеренного климата 2-ой категории размещения. При защите двигателя от влияния прямых солнечных

лучей и атмосферных воздействий допускается 1-ая категория размещения.

Используются:

Предназначен для перемещения пыле-газообразующих и невзрывоопасных смесей при температуре не выше 80°С, содержание пыли или других твердых частиц не должно превышать нормы в 1кг\м3, при этом должны отсутствовать липкие и волокнистые материалы.

Вентиляторы ВЦП 7-40 эксплуатируются в условиях умеренного климата 2-ой или 3-ей категории размещения при температуре от – 40° С до + 40° С. При обеспечении защиты двигателя от атмосферных воздействий допускается использование ВЦП 7-40 в условиях умеренного климата 1-ой категории размещения. При размещении вентилятора в помещении возможно использование двигателя 3-ей категории.

Допустимая вибрация вентилятора - до 5 мм/с

Ппредназначены для удаления из помещений промышленных и общественных зданий воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха при температуре выше 50° С. Количество пыли, а также твердых, липких и волокнистых примесей в газовой смеси не должно превышать 0,1 г/м3.

Вентиляторы данного типа могут эксплуатироваться при температуре от -40° С до +40° С или до +45° С для вентиляторов тропического исполнения, в условиях умеренного климата 2 категории размещения. При защите двигателя от влияния прямых солнечных лучей и атмосферных воздействий допускается 1 категория размещения.

Вентиляторы типа ВКР используются:

Изготавливаются в соответствии с ТУ:

Центробежные дутьевые высоконапорные вентиляторы одностороннего всасывания типа ВВН предназначены для пневматического транспортирования неагрессивных газов. Вентиляторами комплектуются системы газоочистки различных технологических установок, системы пылеприготовления паровых стационарных котлов при размалывании твердых невзрывоопасных топлив среднеходными мельницами под наддувом. Допускается работа вентиляторов при запыленности газов твердыми частицами не более 80 г/м3, не отличающимися по абразивности и склонности к налипанию от частиц угольной пыли. Пуск вентиляторов разрешается при температуре в улитке не ниже -30°С, максимально допустимая температура перемещаемых газов не должна превышать +200°С.

Высоконапорные центробежные дымососы одностороннего и двустороннего всасывания типа Д и Дх2 предназначены для отсасывания дымовых газов из топок паровых стационарных котлов паропроизводительностью до 640т/ч и применения в технологических установках для перемещения неагрессивных газов с запыленностью твердыми частицами не более 2 г/м3, по абразивности не отличающимися от золы дымовых газов.

Максимальная температура перемещаемых дымовых газов на входе в дымососы не должна превышать +2500 С. Тип лопаток рабочего колеса – листовые, загнутые вперед. По установочным и присоединительным размерам дымососы Д и Дх2 соответствуют ранее выпускавшимся моделям этих же дымососов.

Дымососы выпускаются левого и правого направления вращения.

Предназначены для отсасывания дымовых газов из топок паровых стационарных котлов паропроизводительностью до 320 т/ч при остаточной запыленности дымовых газов не более 2 г/м3.

Допускается применение дымососов в технологических установках для перемещения неагрессивных газов с запыленностью не более 2 г/м3, по абразивности и склонности к налипанию не отличающимися от золы дымовых газов.

Максимальная температура перемещаемых дымовых газов на входе в дымосос не должна превышать +2500 С.

Тип лопаток рабочего колеса – листовые, назад загнутые.

ГМ -дымососы для газомазутных котлов

Дымососы выпускаются левого и правого направления вращения.

Центробежные дымососы двухстороннего всасывания типа ДНх2 предназначены для отсасывания дымовых газов из топок паровых стационарных котлов паропроизводительностью до 480 т/ч при остаточной запыленности дымовых газов не более 2г/м3.

Допускается применение дымососов в технологических установках для перемещения агрессивных газов с запыленностью твердыми частицами не более 2г/м3, по абразивности и склонностью к налипанию не отличающимися от золы дымовых газов.

Рекомендуется применение дымососов типа ДН-Ф и ДНх2Ф взамен других типов ТДМ для перемещения сред, содержащие примеси, склонные к налипанию на лопатки рабочих колес.

Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать + 2500 С.

Тип лопаток рабочего колеса у ДНх2 – листовые, назад загнутые, а у ДН-Ф и ДНх2Ф – листовые, радиально оканчивающиеся, кроме дымососа ДН-31х2ГМ, имеющего профилированные пустотелые лопатки.

ГМ -дымососы для газомазутных котлов.

Однотипные дымососы для котлов на твердом или газообразном (жидком) топливе имеют совпадающие аэродинамические характеристики. Дымососы выпускаются левого и правого направления вращения.

Двухступенчатые осевые дымососы типа ДОД предназначены для удаления дымовых газов из топок паровых стационарных котлов паропроизводительностью 640 – 2650 т/ч для энергоблоков мощностью 200, 300, 500 и 800 МВт при остаточной запыленности дымовых газов не более 0,5 г/м3. Максимально допустимая температура перемещаемой среды на входе в дымосос типа ДОД не должна превышать +2000 С и +1000 С. Конструкция рабочих колес этого вентилятора позволяет изменять угол установки лопаток на остановленной машине.

ГМ -дымососы для газомазутных котлов

Ф-дымососы с повышенным напором

Дымососы типа ДОД выпускаются только левого вращения, т.е. их рабочие колеса вращаются против часовой стрелки, если смотреть со стороны привода.

Предназначены для подачи воздуха в топки стационарных паровых котлов паропроизводительностью от 500 до 2650 т/ч. Допускается применение в установках для перемещения чистого воздуха. Максимально допустимая температура воздуха на входе в вентиляторы не должна превышать +100 С. Тип лопаток рабочего колеса – пустотелые профилированные. Вентиляторы выпускаются левого и правого направления вращения.

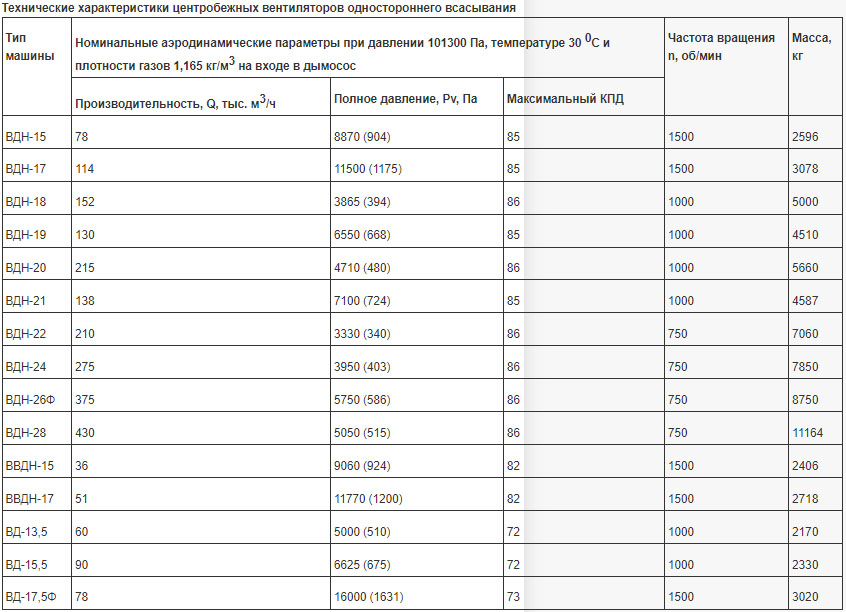

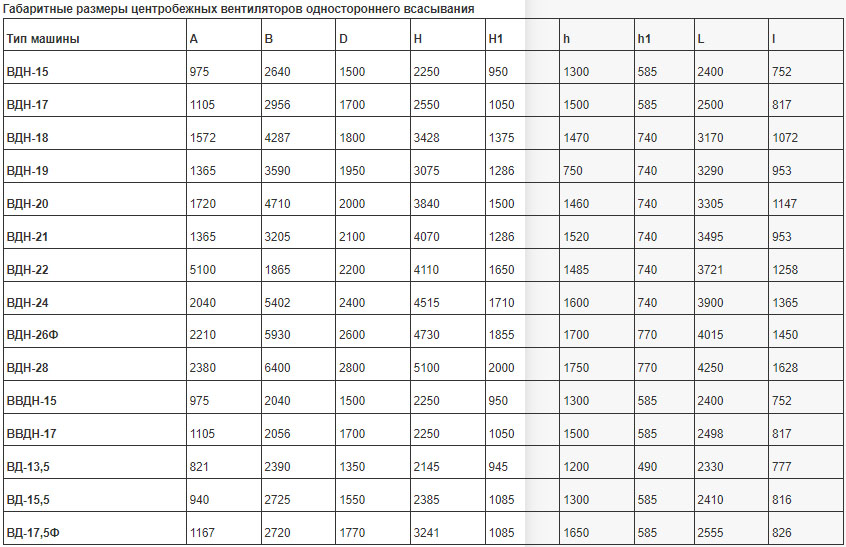

Центробежные вентиляторы одностороннего всасывания типа ВДН и ВД предназначены для подачи воздуха в топки стационарных паровых котлов паропроизводительностью от 35 до 960 т/ч. Допускается применение вентиляторов в технологических установках для перемещения чистого воздуха. Максимально допустимая температура воздуха на входе в вентиляторы не должна превышать +1000 С.

Предназначены для транспортирования неагрессивных газов в установках газоочистки и других установках различных отраслей промышленности при температуре до + 2000 С.

Тип лопаток рабочего колеса

Вентиляторы выпускаются левого и правого направления вращения.

Мельничные вентиляторы одностороннего всасывания типа ВМ, ВМ-Дл, ВМ-I предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе. Эти вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли. Для защиты от износа в конструкции вентиляторов типа ВМ-Дл предусмотрена установка дополнительных противоизносных лопаток. Лопатки рабочих колес вентиляторов типа ВМ-І защищены наплавкой износостойким сплавом. Для защиты от абразивного износа внутренняя поверхность обечайки спирального корпуса вентилятора типа ВМ-І защищена заменяемыми броневыми плитами из малоуглеродистой стали.

Вентиляторы горячего дутья и дымососы рециркуляции используются в системах сушки и приготовления, топлива, в системах рециркуляции дымовых газов в котельных агрегатах, в технологических линиях металлургических и других производств. Принципиальной разницы в конструкциях вентиляторов горячего дутья и дымососов рециркуляции нет. Их рабочие колеса выполнены из теплостойкой стали. Предусмотрена система охлаждения вала ходовой части. Максимальная температура среды на входе в вентиляторы горячего дутья и дымососы рециркуляции не должна превышать +400 0С. Исключения составляют ВГД-22S, для них максимальная температура составляет 250 0С.

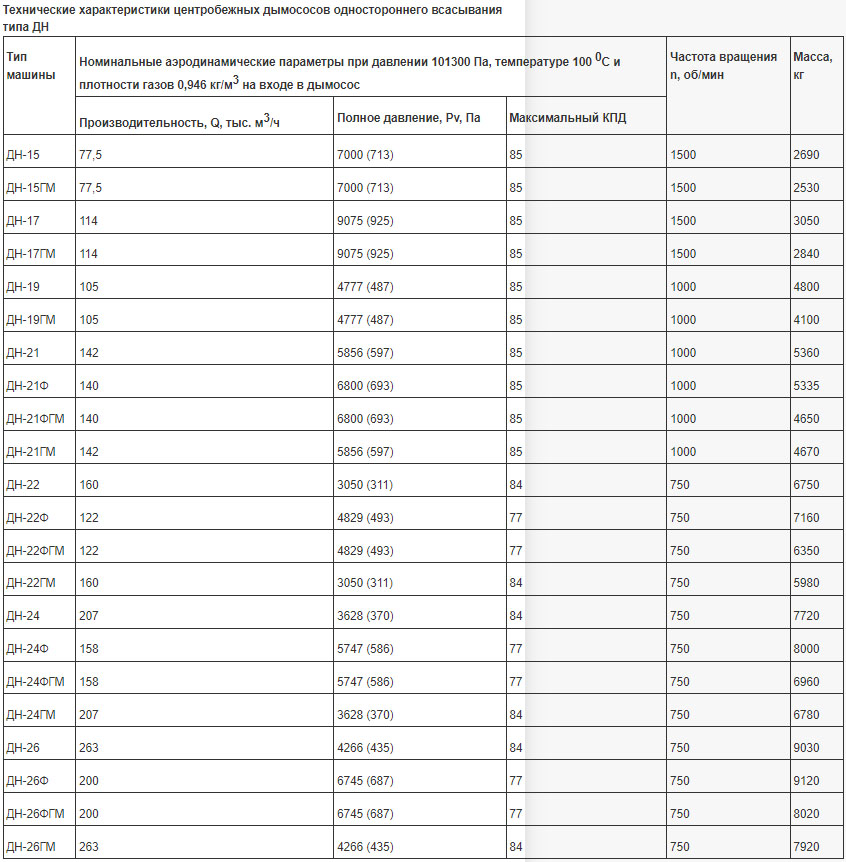

Дымососы ДН - предназначены для перемещения воздуха и дымовых газов, невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых материалов, с содержанием различных твердых примесей в количестве не более 100 мг/м3. Дымососы ДН предназначены для перемещения среды с температурой от +20°С до +200°С, и при этом температура окружающего воздуха не должна быть ниже -30°С и выше +40°С.Эксплуатируются в условиях умеренного (У) и тропического (Т) климата, 2 категории размещения.

Допускается эксплуатация дымососов в условиях категории размещения 1 при условии защиты электродвигателя от климатических воздействий.

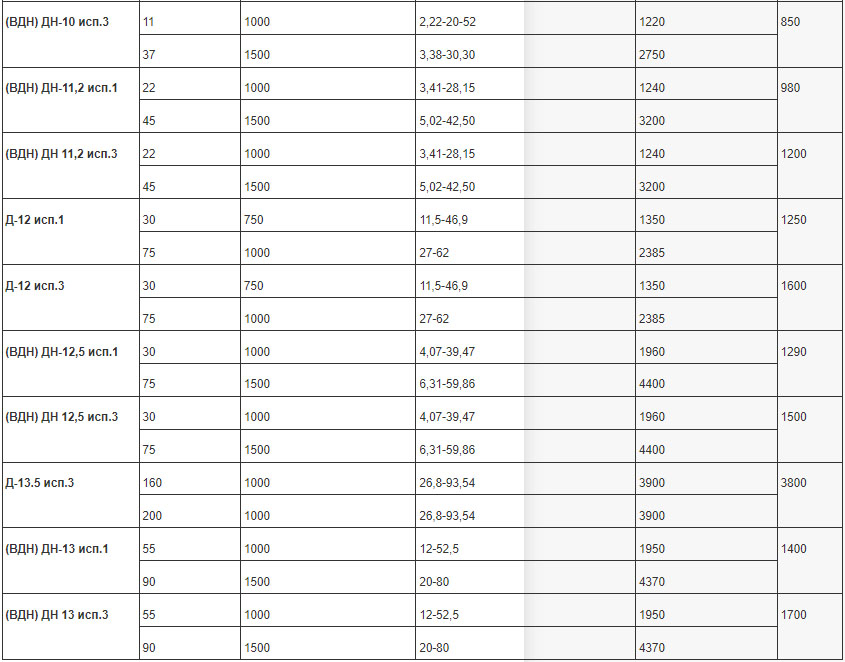

Дымососы типа Д, ДН, ВДН используются:

Полтавский вентиляторный завод производит

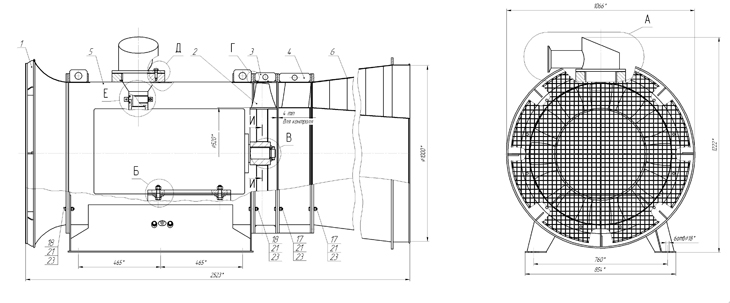

Предназначены для проветривания тупиковых горных выработок в угольных и рудных шахтах, включая опасные по газу и пыли, посредством подачи воздуха по гибкому или жесткому трубопроводу диаметром от 0.6 до 1.2 метров и длиной до 2500 метров. Применяются также при проходке тоннелей и штолен.

Особенности конструкции:

современная аэродинамическая схема с меридиональным ускорением потока, обеспечивает экономичность и надежность работы вентиляторов;

возможность плавного механического регулирования подачи необходимого количества воздуха в тупиковый забой;

рабочее колесо цельнометаллическое сварное устойчивое к механическим воздействиям;

предельно высокие аэродинамические показатели по подаче и давлению достигаются при минимально возможной массе и габаритах вентиляторов;

безопасность работы, легкость обслуживания и доступа ко всем частям вентилятора.
