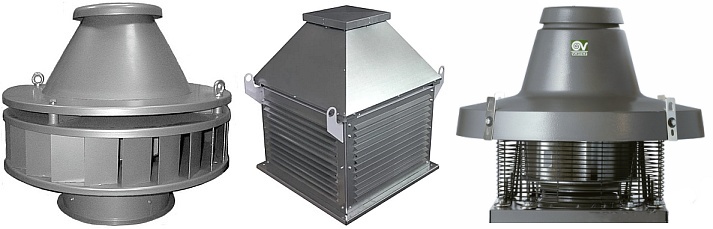

Крышные вентиляторы

В ряду задач, связанных с жизнеобеспечением, крышные вентиляторы отвечают, по сути, за самую главную – за чистоту воздуха, которым дышит человек, находясь дома или на работе. Крышные вентиляторы – одно из наиболее эффективных и базовых средств для поддержания основных климатических параметров внутри любого помещения. С помощью крышных вентиляторов удаляется отработанный, задымленный, загазованный, содержащий вредные примеси и неприятные запахи воздух. Они поддерживают в определенном диапазоне режим температуры и влажности, способствуют предупреждению появления очагов плесени и грибкового образования.

Сфера применения крышных вентиляторов достаточно широка это и промышленные здания, жилой сектор, различные служебные и офисные помещения, супермаркеты, предприятия общепита, спортивные, складские, гаражные и многие другие, практически, любого профиля не только надземные, но даже и некоторые подземные объекты.

Системы вентиляции, организованные с помощью крышных вентиляторов, имеют ряд своих преимуществ и особенностей.

Преимущества крышных вентиляторов

Крышные вентиляторы располагают вне здания, такой способ организации вентиляционной системы позволяет экономить полезную площадь внутри помещения;
Более комфортные условия внутри помещения для работы и проживания;
Системы вентиляции с использованием крышных вентиляторов позволяют сократить или совсем обойтись без сети воздуховодных линий;
С сокращением (или отсутствием) воздуховодных линий сокращается величина потерь давления в ней, что позволяет снизить потребляемую мощность всей системы;
Гораздо ниже затраты на материалы, работы, ниже себестоимость всего здания.

Особенности крышных вентиляторов

Поскольку крышные вентиляторы располагаются вне пределов зоны постоянного пребывания людей, то одно из основных требований, предъявляемых к ним – продолжительный срок работы с минимальным техническим обслуживанием. В связи с этим крышные вентиляторы, как правило, просты и максимально унифицированы по конструкции и оптимизированы по удобству эксплуатации.

Крышные вентиляторы достаточно широко востребованы и хорошо зарекомендовали себя в системах вытяжной вентиляции при удалении дыма и других продуктов горения во время пожара. Если воздухообмен должен осуществляться в здании постоянно, то крышные вентиляторы могут работать в одном из двух режимов: непрерывно, а могут включаться периодически по мере необходимости. В последнем случае управление ими обеспечивается или вручную, или автоматически, с помощью специальных устройств.

Поскольку крышные вентиляторы работают вне помещения, к ним предъявляют повышенные требования по пыле и влагозащищенности. Как правило, для их изготовления используют либо гальванизированную высококачественную сталь, либо имеющую эпоксидные коррозионностойкие покрытия.

В зависимости от решаемых задач и особенностей обслуживаемых помещений на одном здании часто вместо одного мощного устанавливают сразу несколько крышных вентиляторов. Такое устройство вентиляционной системы имеет свои достоинства:

Более равномерно распределена весовая нагрузка на крышу здания, чем при использовании одного вентиляционного агрегата;
Меньше вибрационное и шумовое воздействие, сосредоточенное в одном локальном месте кровли;
Суммарная потребляемая мощность рассредоточенных по крыше здания вентиляторов, как правило, ниже.

Виды крышных вентиляторов

Существуют два основных вида крышных вентиляторов, применение каждого из которых обуславливается эксплуатационными условиями и техническими требованиями.

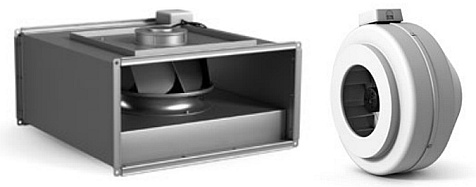

Канальные вентиляторы

В качестве них часто используют осевые вентиляторы, воздух в которых идет соосно валу, то есть вдоль канала воздуховода. Но применяют также и радиальные вентиляторы. Канальные вентиляторы позволяют упростить вентиляционную систему, поскольку вентилятор просто устанавливается в разрыв воздуховода. Они размещаются непосредственно в вытяжном канале и используются на практике как для вытяжки, так и для нагнетания воздуха в обслуживаемое помещение.

Широко распространено применение канальных вентиляторов в системах дымоудаления. При этом они могут выполнять сразу две важные функции – в случае пожара удалять дым из помещения, а в обычных, нормальных условиях осуществлять повседневную вентиляцию. Оснащение двигателя специальной защитой позволяет ему работать в диапазоне достаточно высоких температур перемещаемого воздуха.

Безканальные вентиляторы

Устанавливают там, где воздух должен быть очищен максимально быстро и в больших объемах. Обычно на крышах одноуровневых зданий с большими внутренними пространствами: крыши спорткомплексов, производственных цехов, торгово-развлекательных центров и т.п. Их используют также и для вентиляции жилых и служебных помещений, в которых имеется такое оборудование, как печи, камины, котельные установки.

Виды организации выходного потока крышных вентиляторов

По организации выходного потока из здания выпускаются крышные вентиляторы двух основных видов:

С выходом воздухопотока в стороны;
С выходом воздуха вверх.

Вентиляторы с выходным потоком в стороны могут иметь исполнение с выходом потока в две стороны и с выходом потока в четыре стороны.

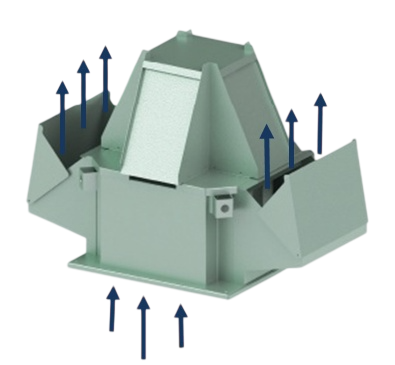

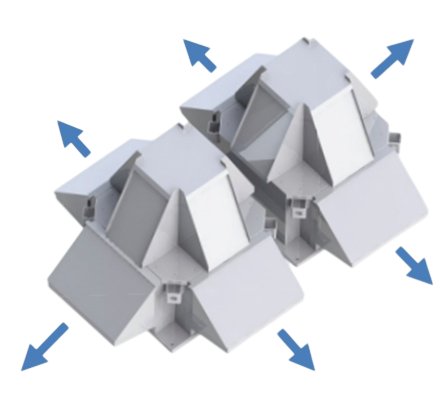

В случае компоновки вентиляторной системы из нескольких вентиляторов может также быть организован выход воздухопотока на три стороны:

С целью защиты внутреннего устройства вентилятора от атмосферных осадков и снижения зависимости стабильной его работы от порывов ветра и попадания внутрь посторонних предметов вентиляторы с боковым выходом воздуха оборудуются специальными защитными решетками и колпаками декоративного вида. Иногда вентиляторы такого типа имеют еще и обратный клапан, который исключает обратное перетекание потока в выключенном режиме вентилятора.

Крышные вентиляторы с организацией выходного потока вверх часто используют для удаления агрессивных газосмесей или газосмесей высокой температуры.

Вентиляторы с выходным газопотоком вверх имеют специальные автоматические клапаны, которые открываются при включении агрегата. При его выключении они автоматически закрываются, защищая внутреннее устройство от атмосферного и другого внешнего воздействия. Электродвигатели вентиляторов для этого оборудуют дополнительно специальными защитными колпаками.

Крышные вентиляторы подобного типа организации выходного потока широко применяются в системах вытяжной противодымной вентиляции для дымоудаления и удаления продуктов горения при пожарах. Такое исполнение вентиляторов, с выходом потока вверх, способствует максимально быстрому отводу горячих газов от поверхности крыши.

Конструкции крышных вентиляторов

По конструкции применяют три вида вентиляторов:

Радиальный;
Осевой;
Диагональный.

Два первых наиболее распространены.

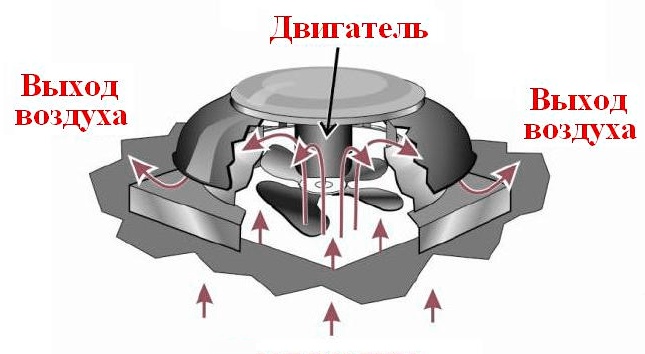

Радиальные крышные вентиляторы

Могут быть как безканальные, со спиральным корпусом, так и канальные. Последние используют обычно там, где нельзя установить более мощные вентиляторы со спиральным корпусом.

Радиальные крышные вентиляторы отличаются:

Высокой производительностью;
Высокой мощностью;
Возможностью применения для обслуживания многоэтажных зданий;
Выбросом отработанного воздуха даже при сильном ветре;
Большой чувствительностью к агрессивным средам;
Относительно высоким уровнем шума:
Плохой применимостью для обслуживания небольших частных строений.

Крышные вентиляторы изготавливают с достаточно широким спектром типоразмеров, с большим рабочим диапазоном режимов по производительности (от сотен единиц до десятков тысяч м3/ч) и по полному давлению.

Обозначают:

ВКР – вентилятор крышный радиальный;
ВРКш – вентилятор крышный радиальный со встроенной системой шумоглушения для снижения корпусного шума.

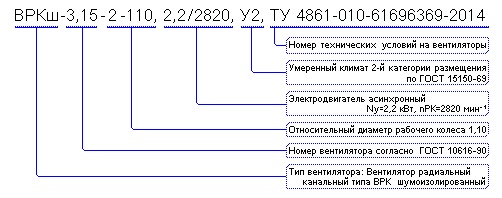

Пример обозначения крышного радиального вентилятора, имеющего встроенную систему шумоглушения:

Для снижения уровня шума и вибраций крышные радиальные вентиляторы оснащаются специальными виброизоляторами, которые снижают динамические усилия вентиляторов на конструкцию обслуживаемого ими здания. С помощью виброизоляторов снижается шумовой фон и вредное механическое воздействие на персонал и смежное оборудование. Они обладают низкой собственной частотой и за счет этого способны обеспечивать виброизолирование оборудования с низкой частотой возбуждающих сил (эффективность до 90%). Их изготавливают из материалов с замедленным старением, практически, не имеющих остаточной деформации, и, соответственно, с неограниченным сроком службы.

Осевые крышные вентиляторы

Осевые крышные вентиляторы нашли широкое применение для организации приточной противодымной вентиляции для создания избыточного давления на путях эвакуации в производственных, общественных и жилых зданиях.

Осевые крышные вентиляторы отличаются:

Надежностью и простотой монтажа и обслуживания;
Удобством организации вентиляционной системы из-за совпадения направления входящего и выходящего потоков;
Способностью эффективно работать при перемещении воздушногазовых смесей с высокими температурами (в несколько сотен градусов) в течение нескольких часов.

Хорошо зарекомендовали себя осевые вентиляторы в качестве крышных вентиляторов подпора. Такие вентиляторы обеспечивают подпор воздуха в противопожарных системах, подачу свежего воздуха в случаях пожара и общий обмен воздуха в нормальном режиме.

Во время пожара с помощью крышных вентиляторов подпора повышается давление воздуха в местах наибольшего присутствия людей для того, чтобы не дать дыму проникнуть в эвакуационные помещения. В таких ситуациях, установленный на крыше вентилятор закачивает чистый воздух с улицы внутрь здания, который через вентиляционную сеть направляется в лестничную и лифтовую зону, обеспечивая таким образом время для эвакуации людей из опасных участков.

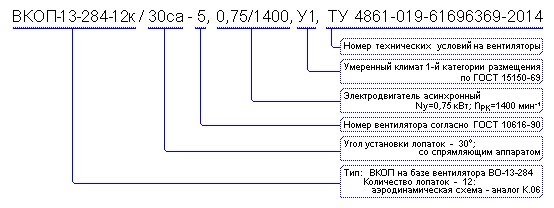

Пример обозначения крышного осевого приточного вентилятора:

Монтаж крышных вентиляторов

Способы монтажа крышных вентиляторов зависят от таких факторов как:

Конструкция вентилятора;
Способ организации вентиляционной системы;
Конструкция здания, его многоэтажность;
Материал крыши;
Угол наклона крыши;
Степень шумовой и виброизоляции.

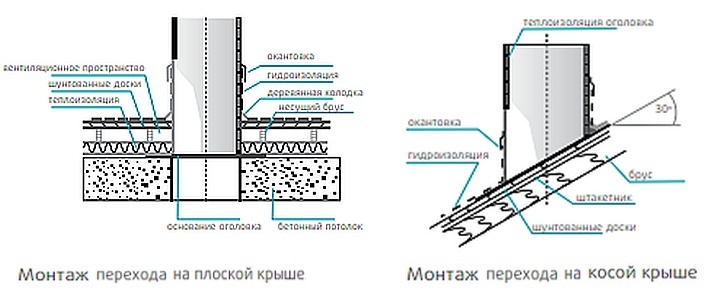

Для соединения крышных вентиляторов с воздуховодной сетью обычно используют специальные крышные переходы.

Крышные переходы служат для их надежного соединения и предотвращения попадания влаги в помещение и в канал вентиляционной линии. На объектах с особыми требованиями по шуму их оснащают специальными шумопоглащающими кассетами.
