Предприятие основано в 1948 году. Созданное как ремонтная мастерская, оно развивалось, расширяло производственные площади, увеличивало парк металлообрабатывающих станков, что позволило производить не только запасные части, но и сложные узлы и агрегаты, включая тягодутьевые машины различного назначения, что стало основным направлением деятельности предприятия. Костромской Вентиляторный Завод выпускает вентиляционное оборудование, дымососы, циклоны и комплектующие. На всю поставляемую продукцию предоставляется гарантия и имеются сертификаты соответствия!

Предназначены для перемещения невзрывоопасных, неабразивных пылегазовоздушных смесей с температурой не выше +80°С с содержанием пыли и других механических твердых примесей в количестве не более 1 кг/м3 при отсутствии липких веществ и волокнистых материалов.

Применяются в системах кондиционирования воздуха, вентиляции и для других производственных целей: в системах пылеочистных установок, пневмотранспорта, для удаления древесной пыли и стружки от деревообрабатывающих станков, металической пыли от металлообрабатывающих станков, транспортирования зерна и его отходов, хлопка, шерсти и др.

Соответствуют ГОСТ 5976-90 по 1 конструктивной схеме (рабочее колесо на валу электродвигателя), по 3 конструктивной схеме (рабочее колесо на валу подшипникового узла, связанном с электродвигателем втулочно-пальцевой муфтой), 5 конструктивной схеме (рабочее колесо на валу подшипникового узла, связанном с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами).

По направлению вращения рабочего колеса вентиляторы выполняются правого вращения — с колесом, вращающимся по часовой стрелке, если смотреть со стороны всасывания, или левого вращения — с колесом, вращающимся против часовой стрелки.

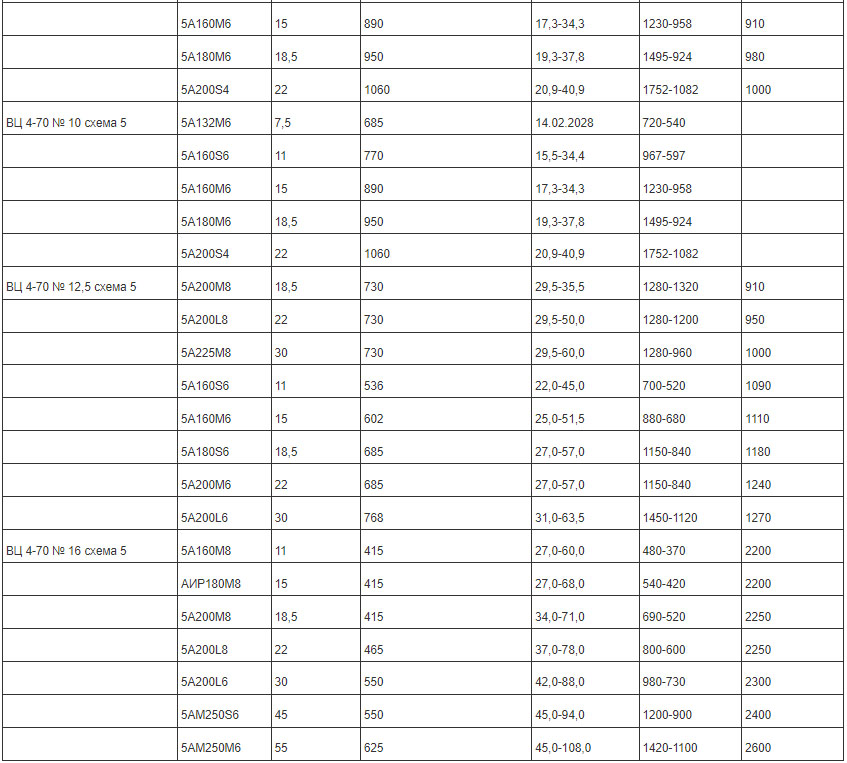

Вентиляторы радиальные низкого давления ВЦ 4-70 (аналог 4-75, 4-76, 80-75, 86-77) предназначены для перемещения воздуха и газовых смесей, агресивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха температурой +800С, не содержащих липких веществ, волокнистых материалов. Содержание пыли и других твёрдых примесей - не более 150мг/м3.

Применение: в стационарных системах отопления и кондиционирования воздуха и вентиляции производственных, общественных и жилых зданий, а так же в других санитарно-технических и производственных целях.

По направлению вращения рабочего колеса вентиляторы подразделяют на вентиляторы правого и левого вращения

Вентиляторы по 1-ой конструктивной схеме (ГОСТ 5976-90) состоят из следующих составных узлов:

Вентиляторы по 3-ей коструктивной схеме состоят из следующих составных узлов:

Вентиляторы по 5-ой коструктивной схеме (ГОСТ 5976-90) состоят из следующих составных узлов:

Спиральный корпус представляет собой неразъёмный узел и его в любое положение можно развернуть согласно условий предусмотренных ГОСТ 5976-73.

Рабочее колесо состоит из основного диска, переднего конического диска, 12-ти лопаток и ступицы.

Рабочее колесо получает вращение:

Станина - сварная. Основание имеет отверстие для установки вентилятора на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.

Принцип работы вентилятора - в перемещении воздуха за счет передачи ему энергии вращения рабочего колеса, насаженного на вал и получающего вращение от привода. При вращении рабочего колеса воздушная смесь, поступающая через коллектор, попадает в каналы между лопатками колеса, под действием центробежной силы движется к периферии рабочего колеса и направляется в выходной патрубок.

Вентиляторы радиальные среднего давления ВЦ 14-46 (15-45, 300-45, 9-55, 08-30) предназначены для систем вентиляции и кондиционирования воздуха, других производственных целей. Вентиляторы предназначены для эксплуатации в микроклиматических районах с умеренным климатом (У) 2-й категории размещения по ГОСТ 15150-69. Температура окружающей среды от -40С до +40С.

Выполнены по 1-ой конструктивной схеме согласно ГОСТ 5976-73.

Принцип работы - в перемещении воздуха за счет передачи ему энергии вращения рабочего колеса, насаженного на вал и получающего вращение от двигателя.

При вращении рабочего колеса воздушная смесь, поступающая через коллектор, попадает в каналы между лопатками колеса, под действием центробежной силы движется к периферии рабочего колеса и направляется в выходной патрубок.

Конструкция. Вентилятор состоит из:

Спиральный корпус представляет собой неразъёмный поворотный узел.

Рабочее колесо имеет 32 вперед загнутые лопатки, приваренные к переднему и заднему дискам. Колесо насаживается на вал электродвигателя.

Патрубок входной сварной конструкции служит для подвода воздуха к рабочему колесу.

Вентиляторы радиальные высокого давления ВР 120-28 предназначены для перемещения газовоздушных смесей. Используются в системах кондиционирования воздуха, в системах вентиляции производственных, общественных и жилых зданий, в технологических процессах и для других производственных и санитарно-технических целей.

Температура окружающей среды от -40°С до +40°С в умеренном климате 2-ой или 3-й категории размещения по ГОСТ 15150.

Вентиляторы выполнены по 1-ой конструктивной схеме согласно ГОСТ 5976-73.

Принцип работы вентилятора заключается в перемещении воздуха за счет передачи ему энергии вращения рабочего колеса, насаженного на вал и получающего вращение от двигателя.

При вращении рабочего колеса воздушная смесь, поступающая через коллектор, попадает в каналы между лопатками колеса, под действием центробежной силы движется к периферии рабочего колеса и направляется в выходной патрубок.

Рабочее колесо состоит из стальной втулки, к которой приварены 16 лопаток, загнутых назад.

По направлению вращения рабочего колеса вентиляторы выполняются правого и левого вращения

Вентиляторы крышные радиальные ВКР предназначены для удаления из помещений промышленных и общественных зданий невзрывоопасных газовоздушных смесей с температурой до 50°С с содержанием пыли и других твёрдых примесей не более 100 мг/м3 при отсутствии липких веществ и волокнистых материалов.

Вентиляторы ВКР - низкого давления, одностороннего всасывания.

Лопатки рабочего колеса загнуты назад.

Вентилятор состоит из рамы, на которой крепится электродвигатель. На валу электродвигателя находится рабочее колесо с 12 рабочими лопатками. Для гашения шума между рамой и стойками основания установлены резиновые прокладки.

Сверху вентилятор закрыт колпаком для защиты от атмосферных осадков и механических повреждений электродвигателя и рабочего колеса. Подъём вентилятора осуществляется за скобу на колпаке.

Дутьевые вентиляторы Д, ВД предназначены для подачи воздуха в топки паровых и газомазутных котлов, а также применяются в стационарных системах отопления и кондиционирования воздуха и вентиляции производственных, общественных и жилых зданий, и в других санитарно-технических и производственных целях.

Дымососы Д и вентиляторы ВД предназначены для перемещения газовых смесей с агрессивностью по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха температурой +80°С, Содержание липких веществ, волокнистых материалов, пыли и других примесей - не более 150мг/м3.

По направлению вращения рабочего колеса вентиляторы (дымососы) подразделяют на вентиляторы (дымососы) правого вращения и левого вращения.

Центробежные вентиляторы одностороннего всасывания типа ВМ (ВМ-15, ВМ-17, ВМ-18) предназначены для пневматической транспортировки угольной пыли.

Вентиляторами комплектуются системы пылеприготовления котлов при размалывании твердых топлив в барабанно-шаровых мельницах.

Запыленность перемещаемой среды аэросмеси не более 80 г/м3.

Допускается применение вентиляторов в технологических линиях на предприятиях черной и цветной металлургии, а также в других отраслях промышленности для транспортирования неагрессивных сред с запыленностью перемещаемой аэросмеси твердыми частицами не более 80 г/м3.

Максимальная температура перемещаемой аэросмесм не должна превышать +200°С.

Вентиляторы ВМ-15 и ВМ-17 выполнены по аэродинамической схеме 05-45°,

ВМ-18 — по аэродинамической схеме 55-40°.

Вентиляторы мельничные одностороннего всасывания консольной конструкции состоят из следующих сборочных единиц:

Рабочее колесо сварной конструкции состоит из стальной литой ступицы, 10 листовых штампованных и 10 дополнительных лопаток, диска коренного и диска покровного. Рабочее колесо перед сборкой подвергается балансировке.

Ходовая часть состоит из корпуса, крышек, вала и втулочной муфты и крепится к сварной раме болтами Вал опирается на сдвоенный радиально-упорный подшипник со стороны муфты и на два радиальных роликовых подшипника со стороны колеса.

Улитка вентилятора с патрубком входным выполнена из листовой стали путем сварки. На задней части улитки имеются съёмные полукрышки, позволяющие производить демонтаж рабочего колеса в сборе с валом.

Для контроля за уровнем масла в масляной ванне есть указатель уровня масла.

температура корпуса ходовой части в месте установки подшипников проверяется ртутными термометрами, устанавливаемыми в специальные оправы.

Охлаждение масла и корпуса ходовой части осуществляется водой, пропускаемой через встроенный змеевик. Температура воды должна быть не выше 20°С, объём — не менее 0,7 м3/час.

Дымососы - пылеуловители ДП-10 и ДП-12 предназначены для транспортирования и очистки от пыли технологических газов, транспортирования и очистки от золы и недожога дымовых газов малых котельных, работающих на твердом топливе. Могут применяться для транспортирования и очистки газов от пыли с размером частиц более 20 мкм, из сушильных барабанов асфальтобетонных заводов, аспирационного воздуха в литейных цехах и других производствах при температуре газов до 200°С и запыленностью до 50 г/м3.

Дымососы состоят из корпуса, рабочего колеса 1 ступени, рабочего колеса 2 ступени, узла подшипникового на разделенных опорах, направляющего аппарата, рамы, электродвигателя.
