Компактные и тихие ISO-RF EC

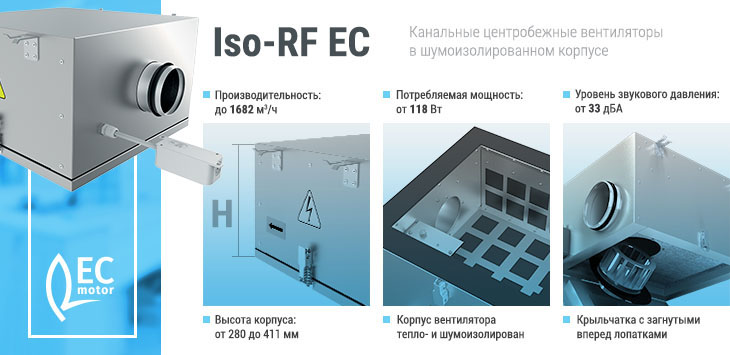

Blauberg Iso-RF EC – новая серия канальных центробежных вентиляторов в шумоизолированном корпусе, разработанная для приточных и вытяжных систем вентиляции в помещениях с высокими требованиями к уровню шума и ограниченным пространством для монтажа.
Основное преимущество вентилятора Iso-RF EC заключается в его небольших размерах и высокой степени шумопоглощения. Высота изделия, в зависимости от модификации, колеблется в пределах от 280 до 411 мм, что предоставляет широкие возможности для монтажа. Благодаря своей компактности устройство может быть размещено, к примеру, над подвесным потолком. Корпус вентилятора тепло- и шумоизолирован 50-миллиметровым слоем негорючей минеральной ваты. Внутренняя поверхность изоляции выполнена из перфорированного металлического листа, а присоединительные патрубки оснащены резиновыми уплотнителями, что улучшает поглощение шума.
Вентиляторы Iso-RF EC представлены в шести типоразмерах, совместимых с круглыми воздуховодами диаметром 100, 125, 150, 160, 200 и 250 мм. В зависимости от типоразмера производительность оборудования варьирует от 353 до 1682 м³/ч. Модели оснащены надёжными и энергоэффективными ЕС-двигателями, которые обеспечивают оптимальное управление во всем диапазоне скоростей вращения.
Применение
- Приточно-вытяжные системы вентиляции в помещениях с высокими требованиями к уровню шума и ограниченным пространством для монтажа.
- Возможность размещения непосредственно в помещении над подвесным потолком.
- Для воздуховодов диаметром от 100 до 250 мм.
Конструкция
- Корпус вентилятора изготовлен из алюмоцинка.
- Для легкости монтажа и эксплуатации верхняя крышка вентилятора крепится с помощью специального замка.
- Тепло- и шумоизоляция выполнена из негорючей минеральной ваты толщиной 50 мм. Для обеспечения лучшего шумопоглощения внутренняя поверхность изоляции выполнена из перфорированного металлического листа.
- Присоединительные патрубки круглого сечения оснащены резиновыми уплотнениями.
Управление и регулирование скорости
Регулирование скорости вентилятора осуществляется с помощью управляющего сигнала 0–10 В, источником которого могут являться:
- встроенный или внешний регулятор скорости;
- оснащенный датчиками контроллер;
- централизованная система управления зданием.
- Значение управляющего сигнала может изменяться в зависимости от температуры, давления, содержания дыма и других параметров воздуха.
- При изменении значения сигнала вентилятор с ЕС-двигателем меняет скорость вращения и подает количество воздуха, необходимое в данный момент вентиляционной системе.
- Компьютерные централизованные системы управления зданием могут объединять несколько вентиляторов с ЕС-двигателем в сетях, с высокой точностью регулируя работу каждого из них.
Двигатель
- Высокоэффективный ЕС-двигатель постоянного тока с внешним ротором оснащен рабочим колесом с вперед загнутыми лопатками.
- ЕС-технологии отвечают самым современным требованиям в сфере создания энергосберегающей и управляемой вентиляции, обеспечивая экономию энергии до 35 % в сравнении с асинхронными двигателями.
- ЕС-двигатель обеспечивает управляемость во всем рабочем диапазоне вентилятора, снабжен встроенной тепловой защитой с автоматическим перезапуском.
- ЕС-двигатель не имеет трущихся и изнашивающихся деталей, таких как коллектор и щетки. Эти детали заменены электронной платой ЕС-контроллера, не требующей обслуживания.
- Рабочее колесо динамически сбалансировано.
- Вентиляторы могут работать в электрических сетях с частотой 50 Гц и 60 Гц, что не отображается на максимальной скорости вращения.
Монтаж
Канальные вентиляторы предназначены для монтажа с круглыми воздуховодами. Вентиляторы монтируются в разрыв воздуховодов.
В случае подсоединения через гибкие вставки необходимо крепление вентилятора к строительной конструкции с помощью опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (указано стрелкой на корпусе вентилятора). Необходимо предусматривать место доступа для обслуживания вентилятора.
Отличительной чертой новинки является использование крыльчатки с лопатками, загнутыми вперед. Эта конструкция в сравнении с изделиями, крыльчатка которых изогнута назад, имеет ряд преимуществ. В частности, она обеспечивает пониженный уровень создаваемого шума, который у Iso-RF EC находится в пределах 33-41 дБА. Также такие вентиляторы позволяют использовать воздуховоды меньшего диаметра, сохраняя высокую производительность.
15.01.2021
